Fig. 55: Passenger Seat Circuit

POWER TOP/SUNROOF



2008 Kia Sedona

2008 SYSTEM WIRING DIAGRAMS Kia - Sedona



Microsoft



Saturday, May 22, 2010 3:56:44 PM

Page 111

© 2006 Mitchell Repair Information Company, LLC.



2008 Kia Sedona

2008 SYSTEM WIRING DIAGRAMS Kia - Sedona



Microsoft



Saturday, May 22, 2010 3:56:44 PM

Page 112

© 2006 Mitchell Repair Information Company, LLC.

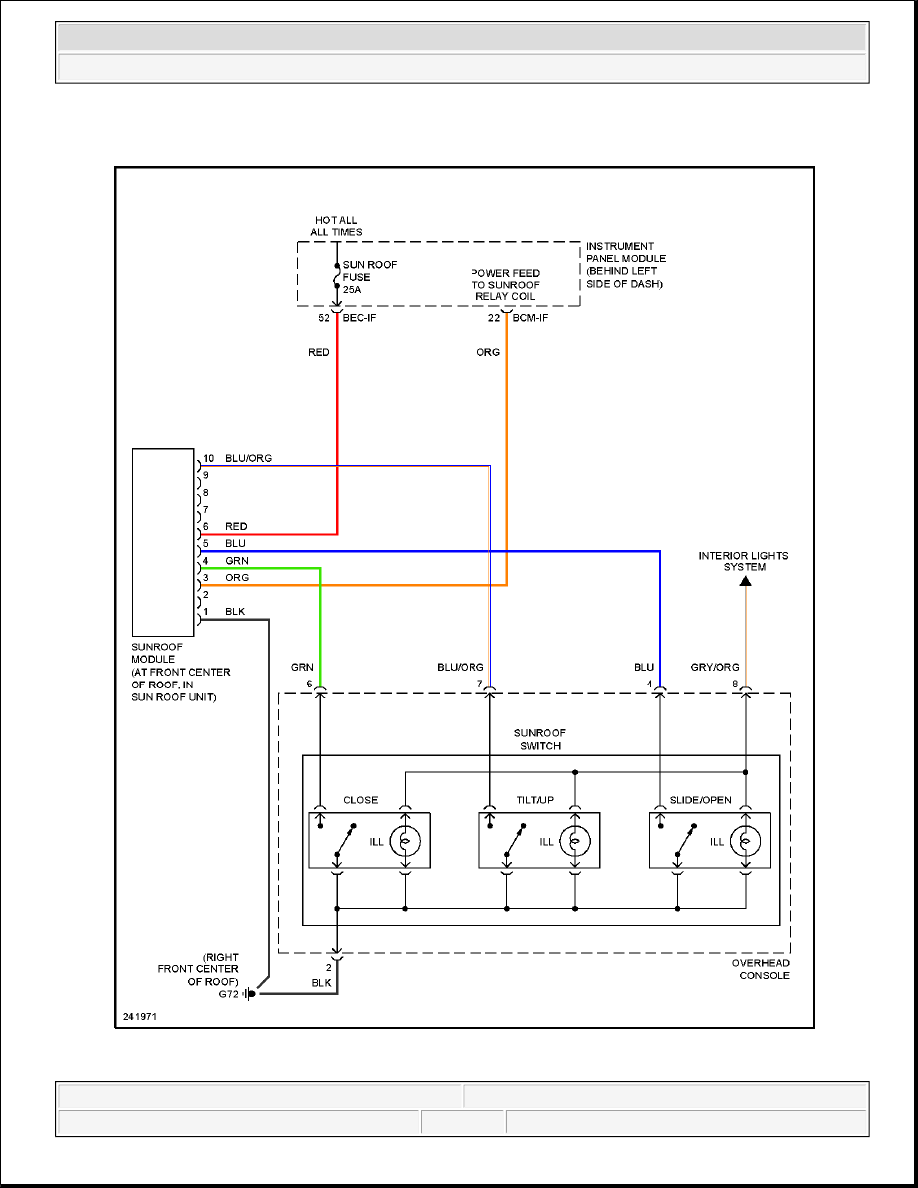

Fig. 56: Power Top/Sunroof Circuit

POWER WINDOWS



2008 Kia Sedona

2008 SYSTEM WIRING DIAGRAMS Kia - Sedona



Microsoft



Saturday, May 22, 2010 3:56:44 PM

Page 113

© 2006 Mitchell Repair Information Company, LLC.



2008 Kia Sedona

2008 SYSTEM WIRING DIAGRAMS Kia - Sedona



Microsoft



Saturday, May 22, 2010 3:56:44 PM

Page 114

© 2006 Mitchell Repair Information Company, LLC.
