Kia Sedona (2008 year). Manual - part 575

Fig. 53: Driver Seat Circuit



2008 Kia Sedona

2008 SYSTEM WIRING DIAGRAMS Kia - Sedona



Microsoft



Saturday, May 22, 2010 3:56:44 PM

Page 107

© 2006 Mitchell Repair Information Company, LLC.



2008 Kia Sedona

2008 SYSTEM WIRING DIAGRAMS Kia - Sedona



Microsoft



Saturday, May 22, 2010 3:56:44 PM

Page 108

© 2006 Mitchell Repair Information Company, LLC.

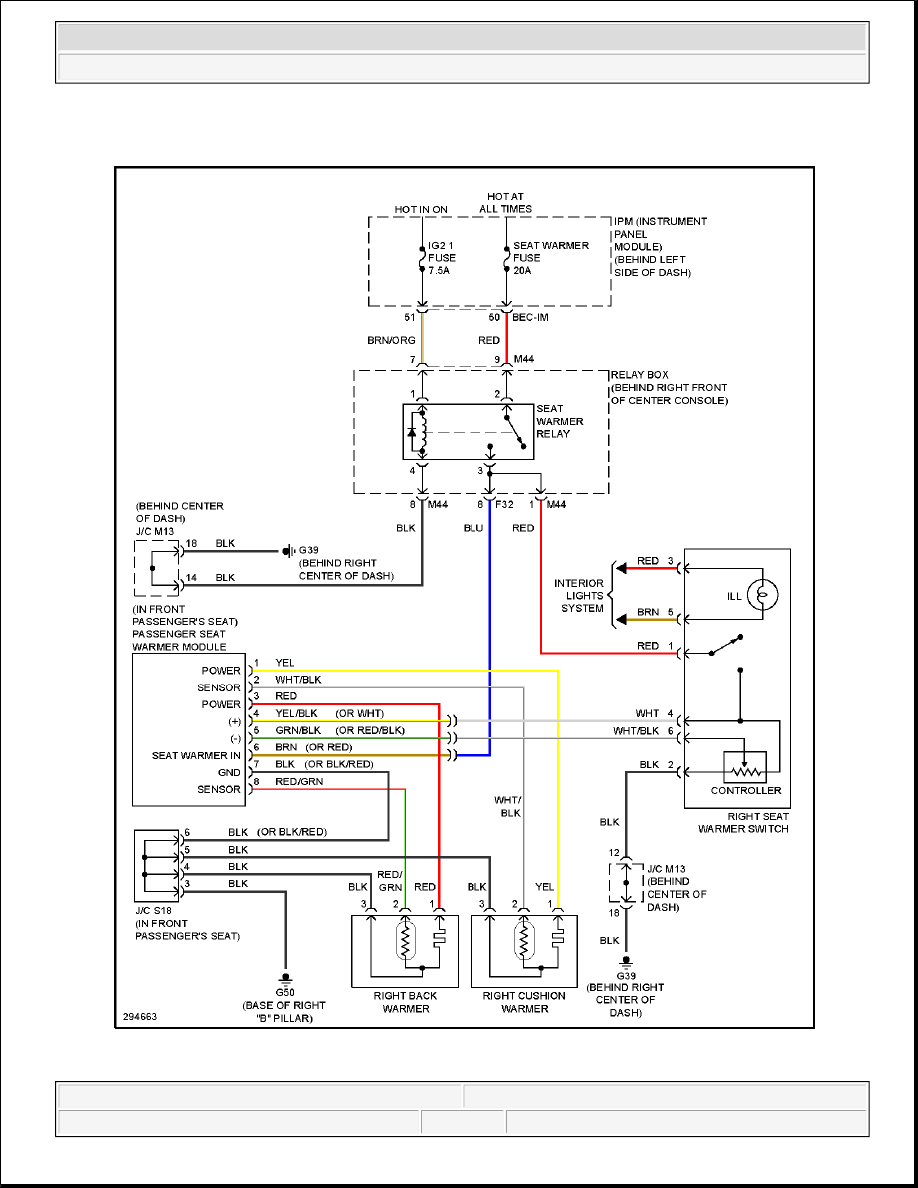

Fig. 54: Passenger Heated Seat Circuit



2008 Kia Sedona

2008 SYSTEM WIRING DIAGRAMS Kia - Sedona



Microsoft



Saturday, May 22, 2010 3:56:44 PM

Page 109

© 2006 Mitchell Repair Information Company, LLC.



2008 Kia Sedona

2008 SYSTEM WIRING DIAGRAMS Kia - Sedona



Microsoft



Saturday, May 22, 2010 3:56:44 PM

Page 110

© 2006 Mitchell Repair Information Company, LLC.
