Топливная система

81

б) Временно затяните гайку крепле­

ния промежуточного вала.

в) Совместите метки ТНВД и корпу­

са промежуточного вала, как пока­

зано на рисунке, и затяните гайки.

Момент затяжка : 18 Н•м

2. Установите ТНВД в сборе.

а) Совместите метки корпуса про­

межуточного вала и впускного пат­

рубка охлаждающей жидкости, как

показано на рисунке, и временно за­

тяните гайки крепления корпуса

промежуточного вала.

б) Установите кронштейн ТНВД, за­

тяните гайки со стороны ТНВД, а за­

тем со стороны блока цилиндров.

Момент затяжки 37 Н•м

в) Установите кронштейн.

Момент затяжки 38 Н•м

г) Установите стойку стартера.

Момент затяжки 16 Н•м

д) Подсоедините провод массы и

зафиксируйте его зажимом.

е) Подсоедините трубку возврата

топлива №2.

3. Установите рабочий цилиндр сцеп­

ления.

а) Установите рабочий цилиндр

сцепления, затяните два болта.

б) Установите кронштейн трубопро­

вода и затяните болт крепления.

4. Установите передний карданный вал.

а) Снимите с раздаточной коробки

заглушку и вставьте карданный вал.

б) Временно установите опору под­

шипника, затянув два болта.

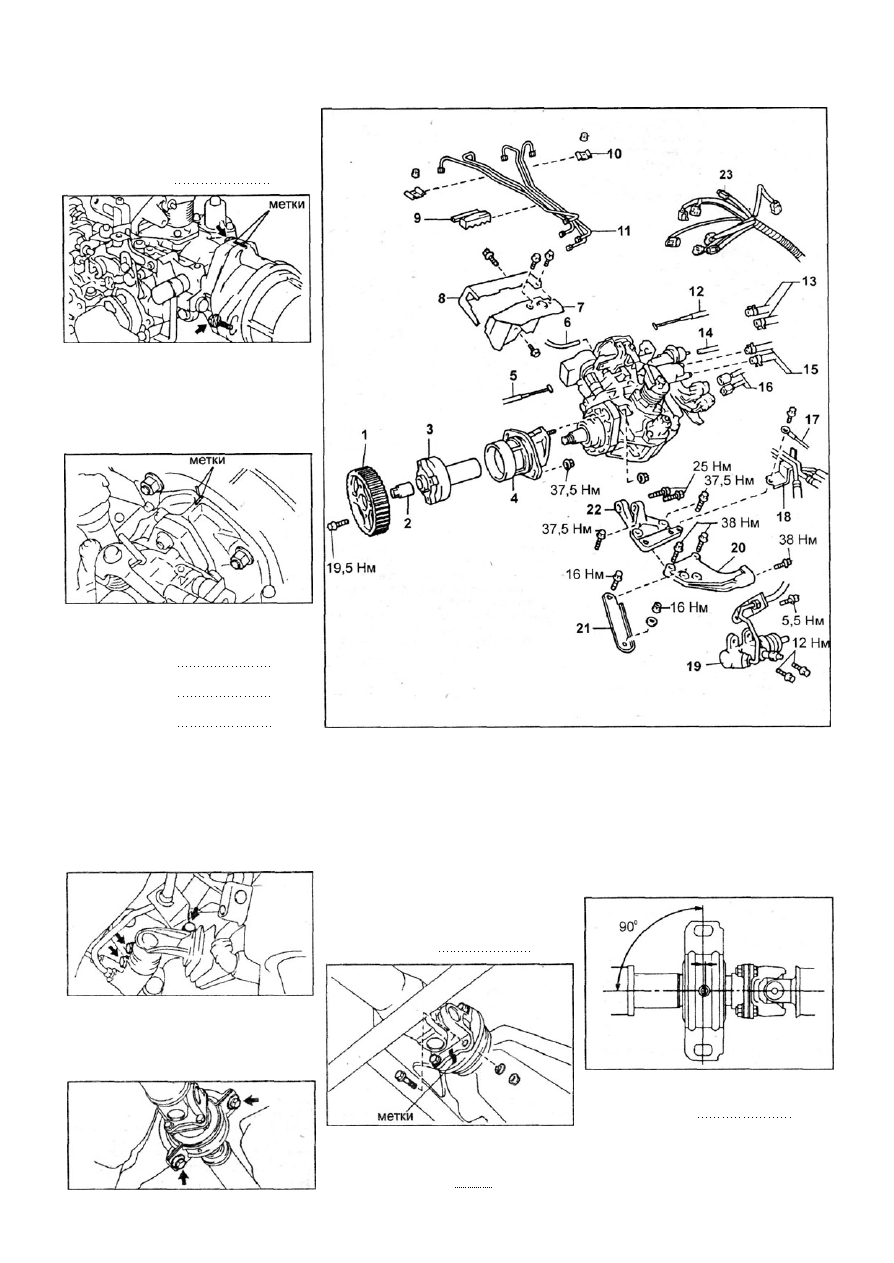

Снятие и установка ТНВД (ЗС-Т, ЗС-ТЕ для Estima Emina/Lucida)

(продолжение). 1 - зубчатый шкив привода ТНВД, 2 - центральная гайка,

3 - промежуточный вал, 4 - корпус промежуточного вала, 5 - трос акселе­

ратора, 6 - вакуумный шланг, 7 - крышка №2 ТНВД, 8 - крышка №1 ТНВД,

9 - зажим №2 топливных трубок высокого давления, 10 - зажим №1 топ­

ливных трубок высокого давления, 11 - топливные трубки высокого дав­

ления, 12 - трос управления клапаном-дросселем, 13 - топливные шланги,

14 - вакуумный шланг, 15 - перепускные шланги охлаждающей жидкости,

16 - разъем клапана отсечки топлива и разъем датчика частоты вращения,

17 - провод массы, 18 - кронштейн, 19 - рабочий цилиндр сцепления,

20 - кронштейн, 21 - стойка стартера, 22 - кронштейн ТНВД, 23 - разъемы

элементов ТНВД (ЗС-ТЕ).

г) На ненагруженном автомобиле от­

регулируйте положение опоры под­

шипника, как показано на рисунке.

Номинальный зазор 0,,,2 мм

д) Затяните болты крепления опоры

подшипника.

Момент затяжки 37 Н•м

5. Подсоедините топливные шланги.

6. Установите ТНВД.

7. Подсоедините перепускные шланги

охлаждающей жидкости.

8. Подсоедините вакуумные шланги.

в) Совместите метки, как показано

на рисунке, и установите болты,

шайбы и гайки. Затяните болты.

Момент затяжки 43 Н•м

9. Подсоедините разъемы.

10. (Модели с АКПП) Подсоедините

трос управления клапаном-дросселем.

11. Подсоедините трос акселератора.
12. Установите крышки ТНВД.

Момент затяжки 4 Н•м

13. Подсоедините корпус промежуточ­

ного вала к ТНВД.

Момент затяжки 37 Н•м

14. Установите зубчатый шкив приво­

да ТНВД, затянув четыре болта креп­

ления.

Момент затяжки 19,5 Н•м

15. Затяните центральную гайку, за­

фиксировав шкив, как показано на ри­

сунке.

Момент затяжки 65 Н•м

82 Топливная система

16. Установите ремень привода ГРМ.

(См. раздел "Ремень привода ГРМ").

17. Проверьте правильность установ­

ки ТНВД и угла опережения впрыска.

18. Затяните болты стойки насоса со

стороны ТНВД
Момент затяжки 25 Н•м

19. Залейте охлаждающую жидкость.

20. Проверьте отсутствие утечек топ­

лива.

21. Проверьте отсутствие утечек ох­

лаждающей жидкости.

22. Установите переднюю крышку мо­

торного отсека.

23. Установите жгут проводов двига­

теля.

24. Установите передний коврик.

25. (Модели с МКПП) Установите ры­

чаг переключения передач в сборе,

затяните болты.

26. Установите правую крышку мотор­

ного отсека.

27. (Модели с холодильником) Устано­

вите крышку холодильника.

28. (Модели без холодильника) Уста­

новите нижнюю отделку центральной

консоли.

29. Установите площадку для отдыха

ноги водителя.

30. (Модели с МКПП) Установите от­

делку отверстия для рычага переклю­

чения передач.

31. Установите крепление ремня

безопасности переднего левого сиде­

нья.

32. Установите опору переднего лево­

го сиденья.

33. Установите опору переднего пра­

вого сиденья.

34. Установите рычаг открытия лючка

заливной горловины.

35. Установите напольное покрытие

(шумоизоляцию).

36. Установите переднее левое сиде­

нье.

37. Установите переднее правое си­

денье.

38. Установите отделку порога перед­

ней двери.

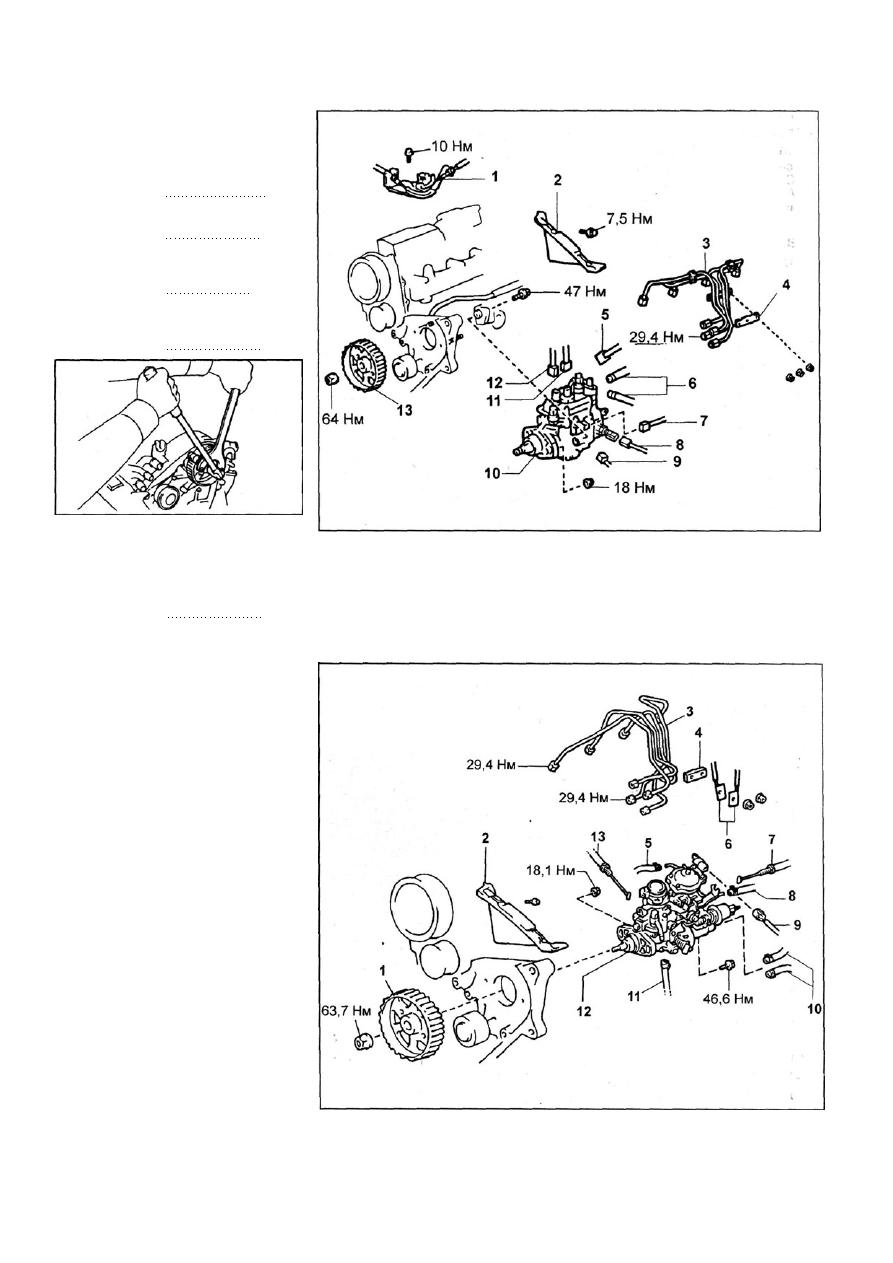

Снятие и установка ТНВД (ЗС-Е, Corolla, Sprinter). 1 - кронштейн троса ак­

селератора и троса управления клапаном-дросселем (модели с АКПП),

2 - крышка ремня привода ГРМ №3, 3 - топливные трубки высокого дав­

ления, 4 - зажим, 5 - разъем электромагнитного перепускного клапана,

6 - топливные шланги, 7 - разъем корректирующих резисторов, 8 - разъем

датчика температуры топлива (модели с АКПП), 9 - разъем клапана

управления углом опережения впрыска, 10 - ТНВД, 11 - разъем датчика

частоты вращения, 12 - разъем датчика температуры топлива (модели с

МКПП), 13 - зубчатый шкив привода ТНВД.

Снятие и установка ТНВД (ЗС-Т, Town/Lite-Ace). 1 - зубчатый шкив привода

ТНВД, 2 - крышка ремня привода ГРМ №3, 3 - топливные трубки высокого

давления, 4 - зажим, 5 - вакуумный шланг, 6 - провода массы, 7 - трос

управления клапаном-дросселем (модели с АКПП), 8 - вакуумный шланг,

9 - разъем, 10 - перепускные шланги охлаждающей жидкости, 11 - топлив­

ный шланг, 12 - ТНВД, 13 - трос акселератора.

Топливная система 83

Снятие и установка ТНВД

(Corolla, Sprinter,

Ipsum, Town/Lite-Ace)

Для снятия и установки ТНВД на моде­

лях Corolla, Sprinter, Ipsum, Town - Асе,

Lite-Асе руководствуйтесь сборочны­

ми рисунками.

Клапан отсечки

топлива (ЗС-Т)

Снятие и установка

клапана отсечки топлива

(Camry/Vista)

1. Снимите демпфер-замедлитель.

Момент затяжки 11,5 Н•м
Примечание: ни в коем случае не по­

ворачивайте регулировочный винт

демпфера.

2. Снимите защитный чехол и отсо­

едините разъем клапана.

3. Отсоедините топливный шланг.

4. Отверните установочный болт.

5. Отверните электромагнитный кла­

пан отсечки подачи топлива.

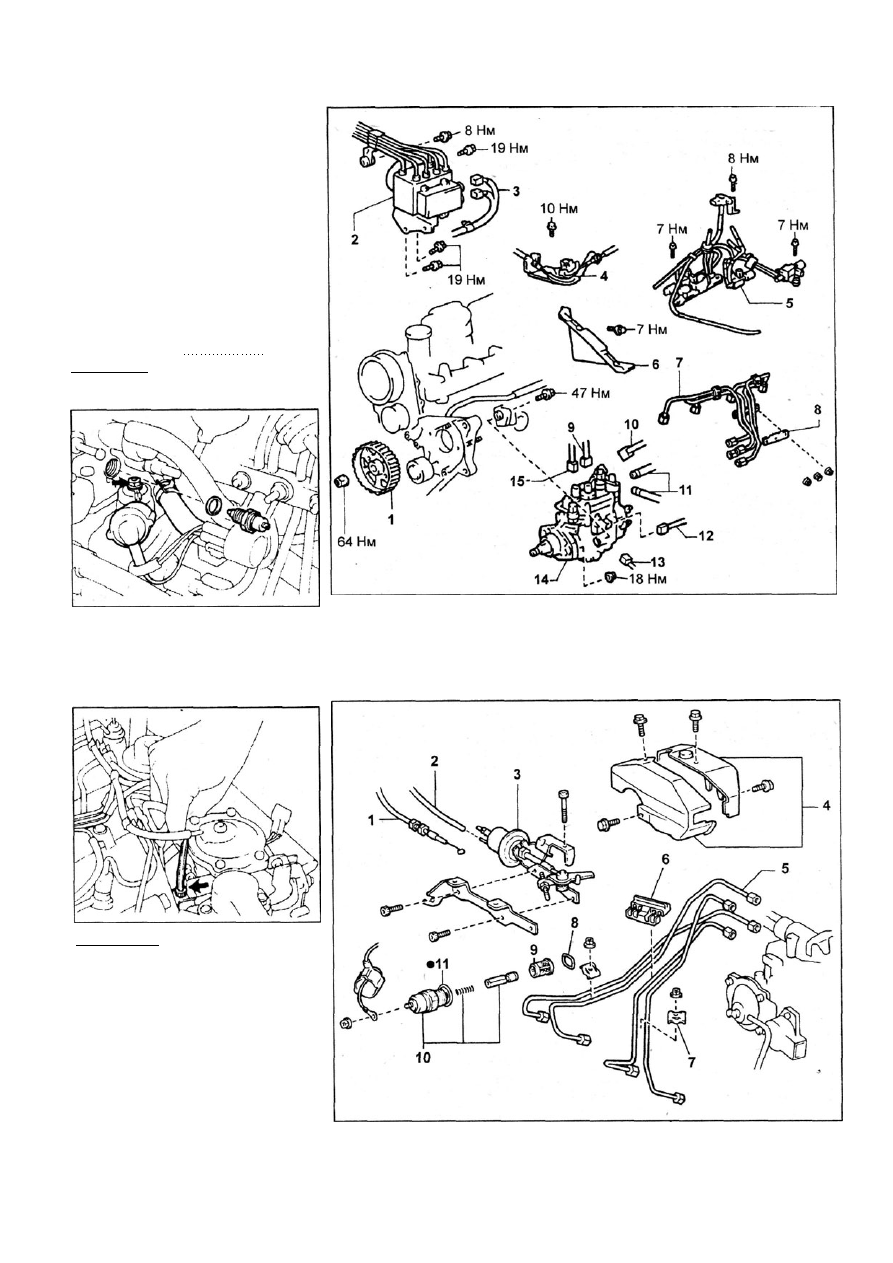

Снятие и установка ТНВД (Ipsum). 1 - зубчатый шкив привода ТНВД,

2 - модулятор давления, 3 - разъем, 4 - трос акселератора в сборе с крон­

штейном, 5 - вакуумный переключатель, 6 - крышка ремня привода ГРМ

№3, 7 - топливные трубки высокого давления, 8 - зажим, 9 - разъем,

10 - разъем электромагнитного перепускного клапана, 11 - топливные

шланги, 12 - разъем корректирующих резисторов, 13 - разъем электромаг­

нитного клапана регулировки угла опережения впрыска, 14 - ТНВД.

Примечание: установку деталей

производите в последовательности,

обратной снятию.

Снятие и установка клапана

отсечки топлива (Estima

Emina/Lucida и Town/Lite-Ace)

Для снятия и установки клапана от­

сечки топлива пользуйтесь сборочны­

ми рисунками.

Проверка

1. Проверьте электромагнитный кла­

пан отсечки подачи топлива.

а) Соедините вывод и корпус элек­

тромагнитного клапана с соответст­

вующими клеммами аккумуляторной

батареи.

Снятие и установка клапана отсечки топлива (Estima Emina/Lucida).

1 - трос управления клапаном-дросселем, 2 - вакуумный шланг, 3 - клапан

повышения частоты вращения при увеличении нагрузки, 4 - защита ТНВД,

5 - топливные трубки высокого давления, 6, 7 - зажим, 8 - шайба,

9 - фильтр, 10 - клапан отсечки топлива, 11 - кольцевое уплотнение.

84

Топливная система

б) При замыкании и размыкании вы­

водов должен слышаться характер­

ный щелчок. Если щелчок отсутст­

вует, то замените клапан.

в) Используя омметр, измерьте со­

противление между выводом и кор­

пус электромагнитного клапана.

Сопротивление

при 20°С 6,8 - 8,4 Ом

Если сопротивление не соответству­

ет приведенным выше значениям, то

замените электромагнитный клапан.

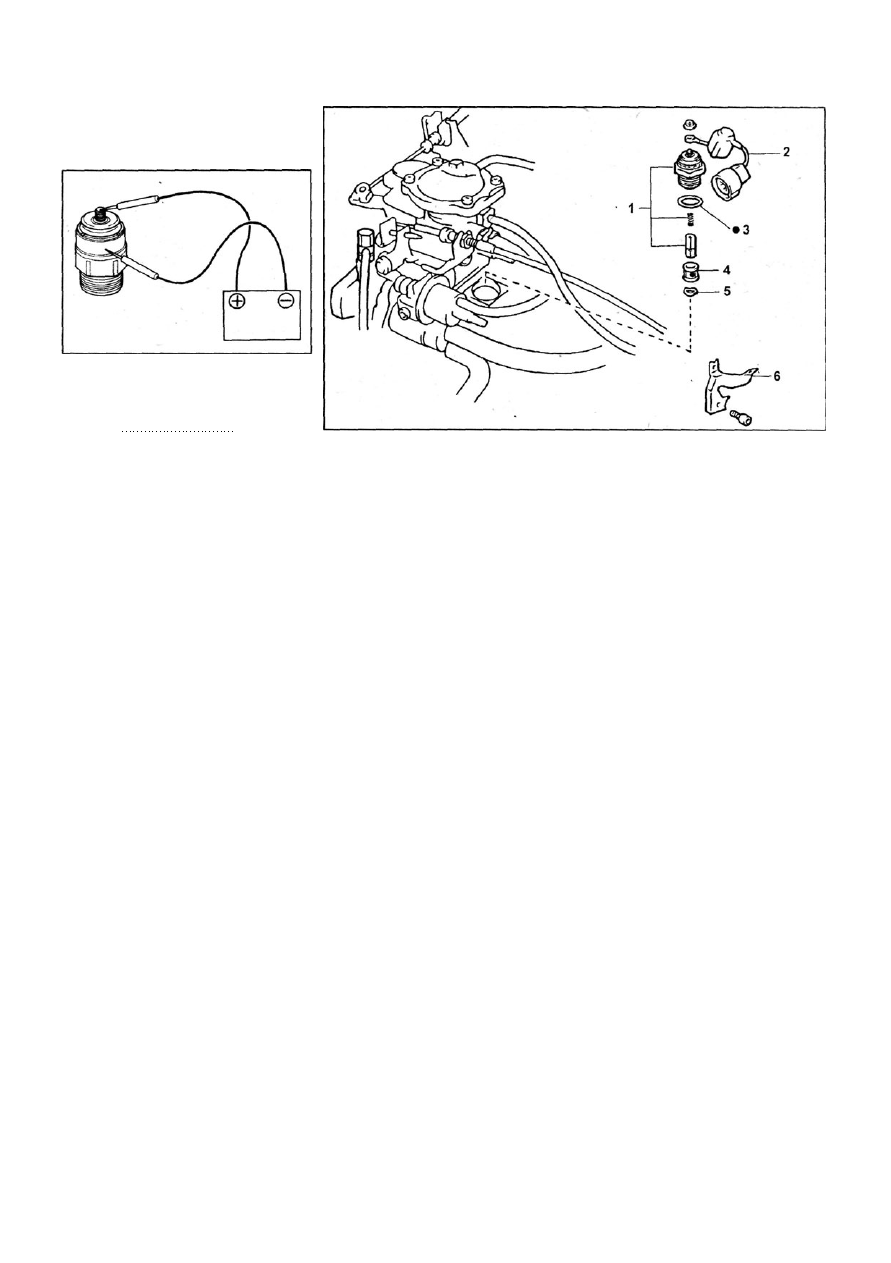

Снятие и установка клапана отсечки топлива (Town/Lite-Ace). 1 - клапан

отсечки топлива, 2 - разъем клапана отсечки топлива, 3 - кольцевое уп­

лотнение, 4 - фильтр, 5 - шайба, 6 - кронштейн.
