Операции по снятию и установке маховика для наглядности показаны на снятом дви­гателе.

1.  Снимите коробку передач (см. «Снятие и установка механической коробки пере­дач», с. 125).

2.          Снимите сцепление (см. «Снятие и установка сцепления», с. 119).






3.

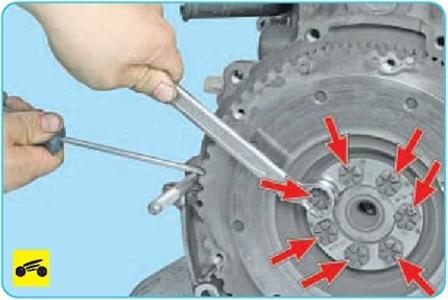

Выверните семь болтов крепления ма­ховика, удерживая отверткой маховик от проворачивания.















6.    Проверьте состояние зубьев обода ма­ховика и в случае их повреждения замените маховик.





7.    Замените или отремонтируйте махо­вик, если на поверхностях прилегания ве-

домого диска сцепления или фланца ко­ленчатого вала появились риски и задиры.

8.    Проверить и отремонтировать маховик можно в мастерской, располагающей спе­циальным оборудованием. Биение махови­ка, измеренное по зубчатому ободу, не дол­жно превышать 0,5 мм. Для удаления глу­боких рисок и задиров поверхность прилегания ведомого диска можно про­шлифовать, но слой снимаемого металла не должен быть больше 0,3 мм.

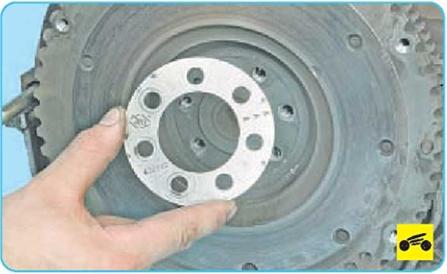

9.    Установите маховик в соответствии с метками на фиксирующем кольце и маховике.

10.                     Затягивайте болты равномерно крест- накрест.



Болты крепления маховика обязательно за­мените новыми. Повторное их использова­ние не допускается.
