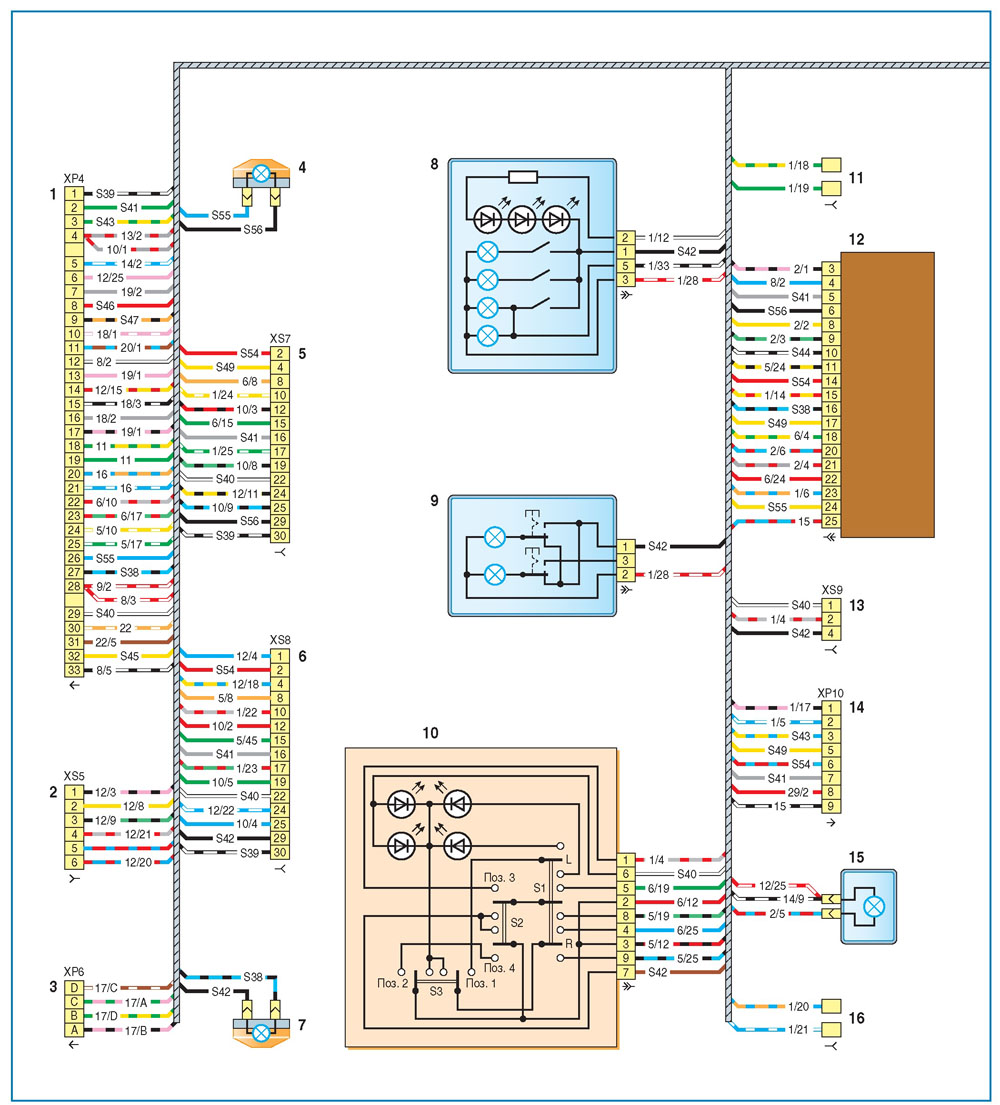

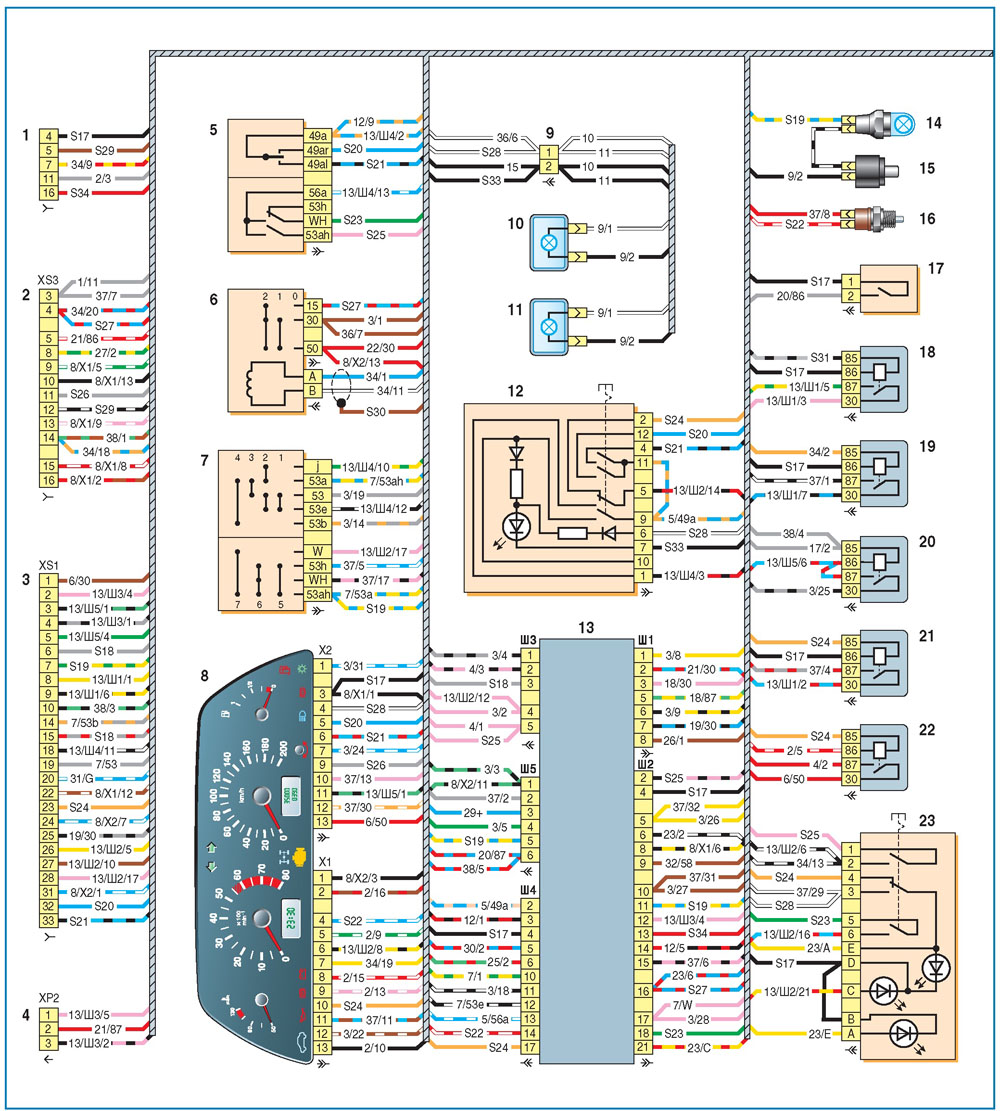

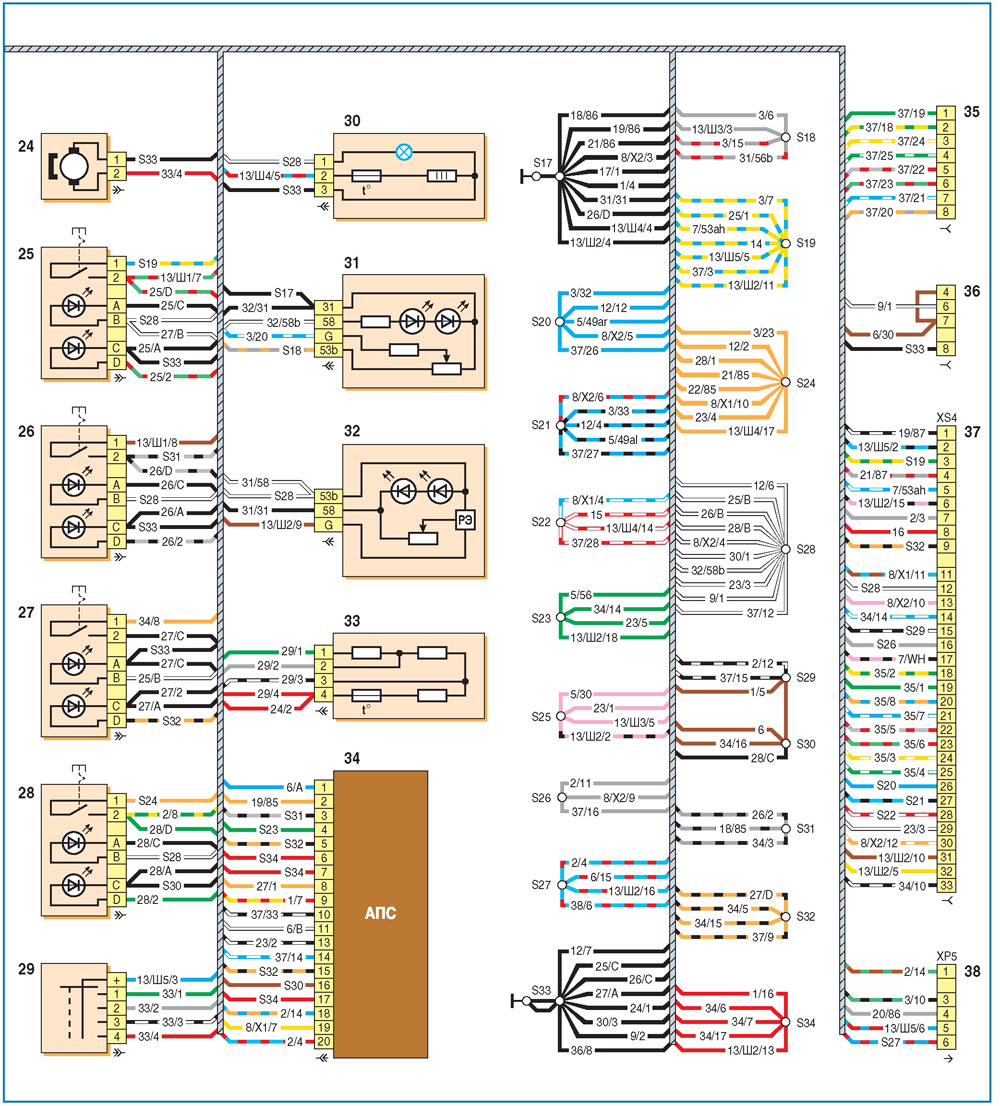

Схема соединений жгута проводов панели приборов: 1 — колодка диагностики; 2 — колодка соединения со жгутом проводов системы управления двигателем; 3, 4 — колодки соединения с передним жгутом проводов; 5 — левый подрулевой переключатель; 6 — выключатель зажигания; 7 — правый подрулевой переключатель; 8 — комбинация приборов; 9 — колодка соединения со жгутом проводов подсветки блока управления отоплением, вентиляцией и кондиционированием; 10, 11 — лампы подсветки блока управления отоплением, вентиляцией и кондиционированием; 12 — выключатель аварийной сигнализации; 13 — монтажный блок предохранителей и реле; 14 — плафон освещения вещевого ящика; 15 — выключатель плафона вещевого ящика; 16 — выключатель сигналов торможения; 17 — выключатель звукового сигнала; 18 — реле противотуманных фар; 19 — реле стеклоподъемников; 20 — реле зву-

кового сигнала; 21 — реле обогрева сидений; 22 — реле стартера; 23 — выключатель наружного освещения; 24 — электродвигатель вентилятора отопителя; 25 — выключатель обогрева стекла двери багажного отделения; 26 — выключатель противотуманных фар;

27 — выключатель заднего противотуманного света; 28 — выключатель кондиционера; 29 — переключатель электродвигателя отопителя; 30 — прикуриватель; 31 — регулятор направления пучков света фар; 32 — регулятор яркости подсветки приборов; 33 — дополнительный резистор вентилятора отопителя; 34 — блок управления автомобильной противоугонной системы; 35, 36 — колодки подключения к головному устройству звуковоспроизведения; 37, 38 — колодки соединения с задним жгутом проводов

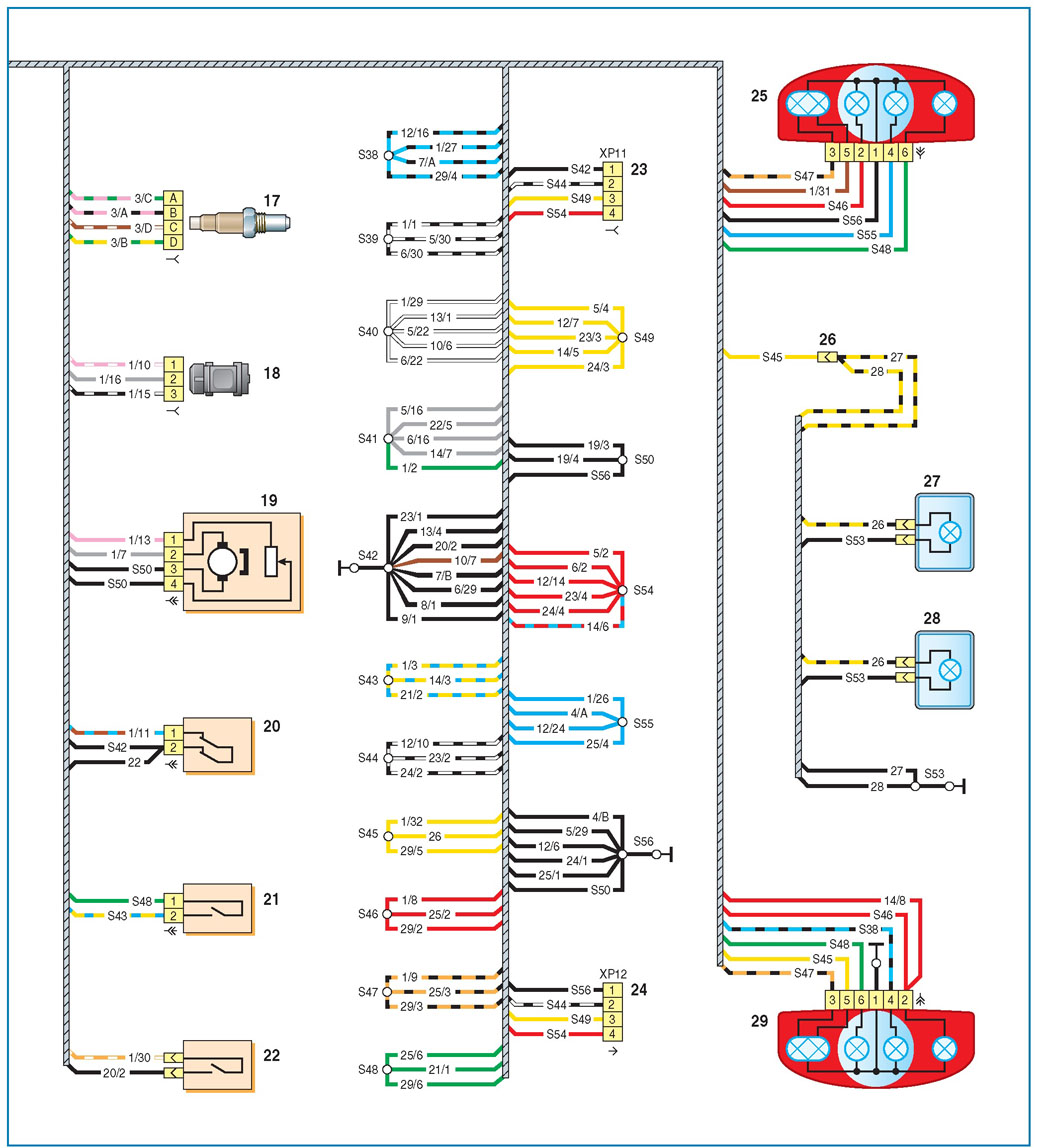

Схема соединений заднего жгута проводов: 1, 2 — колодка соединения со жгутом проводов панели приборов; 3 — колодка соединения со жгутом проводов системы управления двигателем; 4 — правый боковой указатель поворота; 5 — колодка соединения со жгутом проводов правой передней двери; 6 — колодка соединения со жгутом проводов левой передней двери; 7 — левый боковой указатель поворота; 8 — плафон освещения салона; 9 — плафон индивидуального освещения; 10 — переключатель наружных зеркал заднего вида; 11 — колодка для подключения правого заднего громкоговорителя; 12 — блок управления электропакетом; 13 — колодка соединения со жгутом проводов обогрева передних сидений; 14 — колодка соединения со жгутом проводов двери

багажного отделения; 15 — плафон освещения багажника; 16 — колодка для подключения левого заднего громкоговорителя; 17 — диагностический датчик концентрации кислорода; 18 — датчик скорости автомобиля; 19 — топливный насос; 20 — выключатель сигнализатора включения стояночного тормоза; 21 — выключатель света заднего хода; 22 — датчик включения блокировки дифференциала; 23 — колодка соединения со жгутом проводов правой задней двери; 24 — колодка соединения со жгутом проводов левой задней двери; 25 — задний правый фонарь; 26 — колодка соединения со жгутом проводов фонарей освещения номерного знака; 27,

28 — фонари освещения номерного знака; 29 — задний левый фонарь

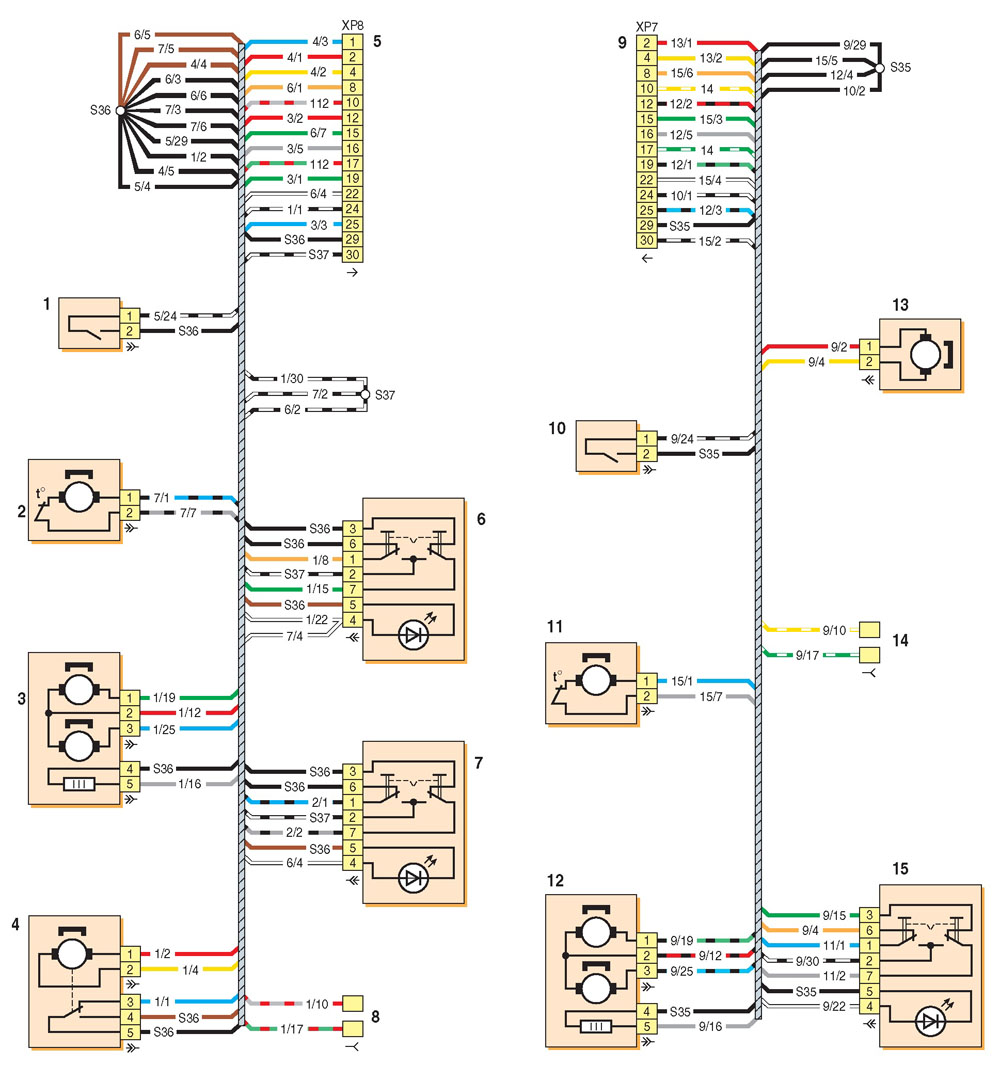

Схема соединений жгутов проводов левой и правой передних дверей: 1 — концевой выключатель левой двери; 2 — мотор-редуктор стеклоподъемника левой двери; 3 — электропривод наружного зеркала заднего вида; 4 — мотор-редуктор блокировки замка левой двери; 5 — колодка соединения то жгутом задним; 6 — выключатель стеклоподъемника левой двери; 7 — выключатель стеклоподъемника правой двери; 8 — колодки соединения с левым громкоговорителем; 9 — колодка соединения га жгутом задним; 10 — концевой выключатель правой двери; 11 — мотор-редуктор стеклоподъемника правой двери; 12 — электропривод наружного зеркала заднего вида; 13 — мотор-редуктор блокировки замка правой двери; 14 — колодки соединения с правым громкоговорителем; 15 — выключатель стеклоподъемника правой двери
