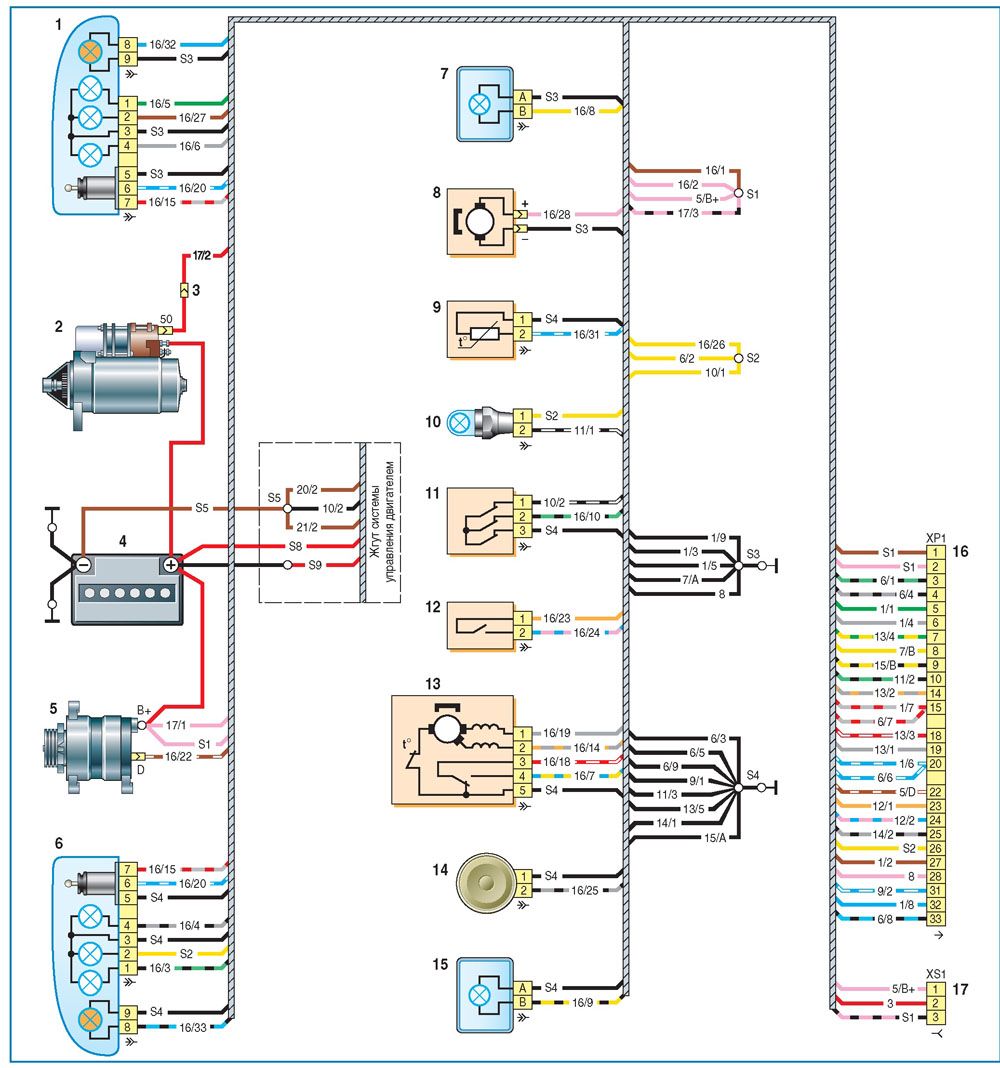

Схема соединений переднего жгута проводов: 1 — блок-фара правая; 2 — стартер; 3 — колодки жгута переднего и провода тягового реле стартера; 4 — аккумуляторная батарея; 5 — генератор; 6 — блок-фара левая; 7 — противотуманная фара правая; 8 — электродвигатель омывателя; 9 — датчик температуры наружного воздуха; 10 — подкапотная лампа; 11 — выключатель подкапотной лампы; 12 — датчик уровня тормозной жидкости; 13 — электродвигатель очистителя ветрового стекла; 14 — звуковой сигнал; 15 — противотуманная фара левая; 16, 17 — колодки соединения с жгутом проводов панели приборов

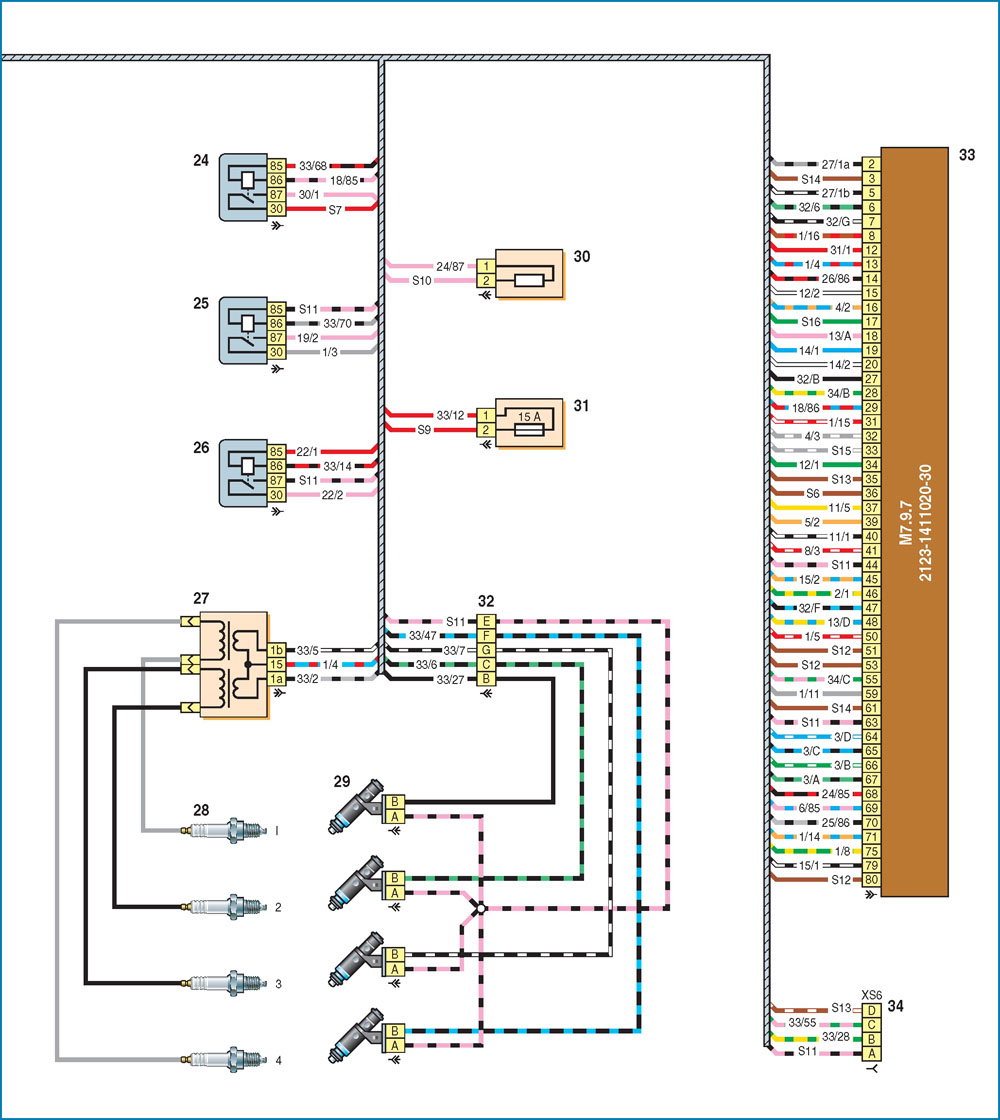

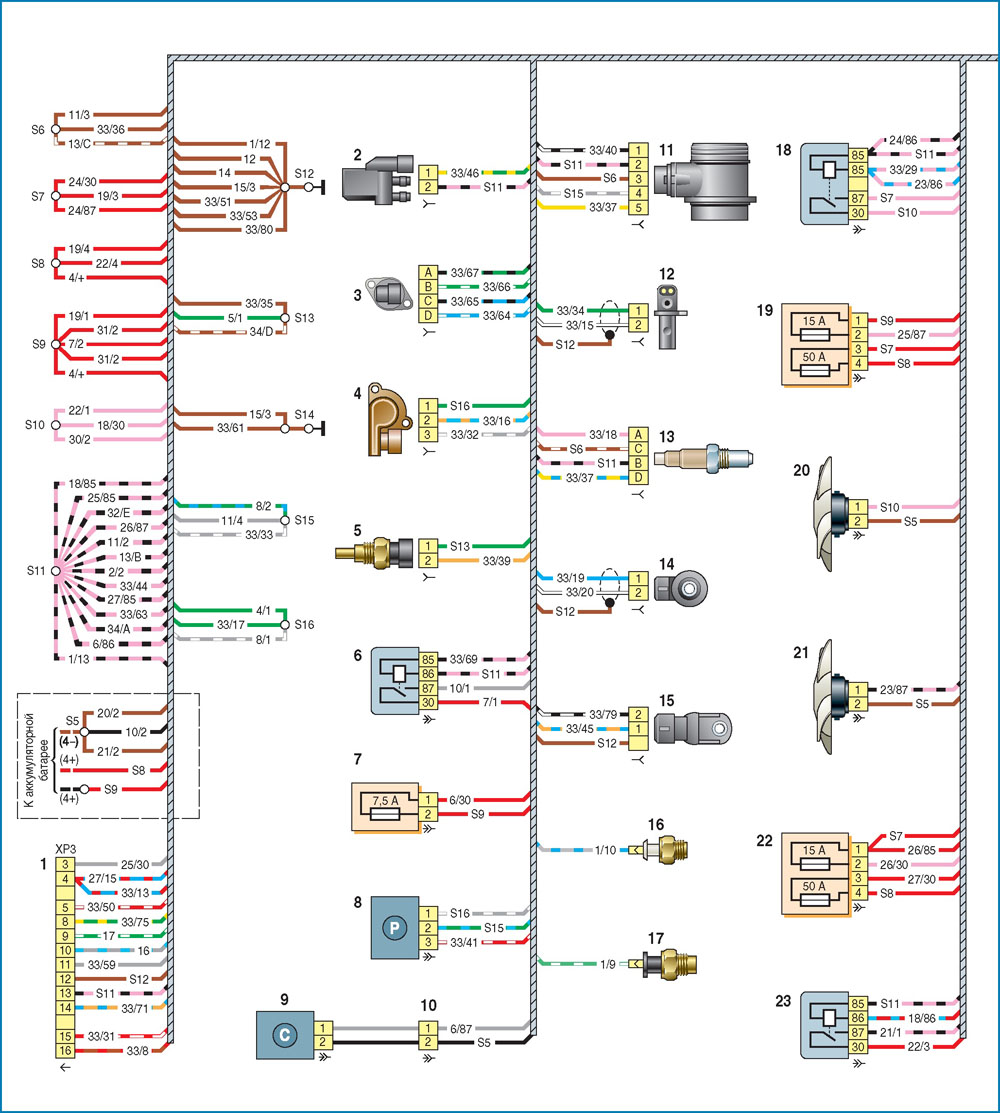

Схема соединений жгута проводов системы управления двигателем: 1 — колодка соединения со жгутом проводов панели приборов; 2 — клапан продувки адсорбера; 3 — регулятор холостого хода; 4 — датчик положения дроссельной заслонки; 5 — датчик температуры охлаждающей жидкости; 6 — реле компрессора кондиционера; 7 — предохранитель реле компрессора кондиционера; 8 — датчик давления хладагента; 9 — компрессор кондиционера; 10 — колодка соединения со жгутом проводов компрессора кондиционера; 11 — датчик массового расхода воздуха; 12 — датчик положения коленчатого вала; 13 — управляющий датчик концентрации кислорода; 14 — датчик детонации; 15 — датчик фаз; 16 — датчик недостаточного давления масла; 17 — датчик указателя температуры охлаждающей жидкости; 18 — реле правого вентилятора системы охлаждения; 19 — блок предохранителей, защищающий цепи правого вентилятора и реле топливного насоса; 20 — правый вентилятор системы охлаждения; 21 — левый вентилятор системы охлаждения; 22 — блок предохранителей, защищающий цепи левого вентилятора и реле зажигания; 23 — реле левого вентилятора системы охлаждения; 24 — дополнительное реле; 25 — реле топливного насоса; 26 — реле зажигания; 27 — катушка зажигания; 28 — свечи зажигания; 29 — форсунки; 30 — дополнительный резистор; 31 — предохранитель цепи питания контроллера; 32 — колодка соединения со жгутом проводов форсунок; 33 — блок управления двигателем (контроллер); 34 — колодка соединения с задним жгутом проводов
