Передний мост Нива Шевроле     Описание конструкции   Основные детали переднего моста — дифференциал, шестерни главной передачи и подшипники редуктора — не отличаются от соответствующих деталей заднего моста (см. «Задний мост», c. 230). Совпадают и размеры сопрягаемых деталей, контрольные и регулировочные операции. Картер редуктора переднего моста снизу и спереди закрыт крышками. Полуосевые шестерни шлицами соединены с корпусами внутренних шарниров приводов передних колес. Каждый из двух корпусов внутренних шарниров опирается на шариковый однорядный подшипник, установленный в гнезде картера. Подшипники закрыты крышками, закрепленными на трех шпильках картера и уплотненными картонными прокладками. Крышки подшипников корпусов внутренних шарниров одновременно служат кронштейнами крепления редуктора к поперечине передней подвески. В отверстия крышек запрессованы сайлент-блоки, через которые проходят болты крепления к проушинам поперечины передней подвески. Нижняя крышка картера редуктора через металлические обоймы и резиновые подушки крепится к штанге стабилизатора поперечной устойчивости передней подвески. В правой верхней части картера редуктора запрессован штуцер шланга вентиляции .

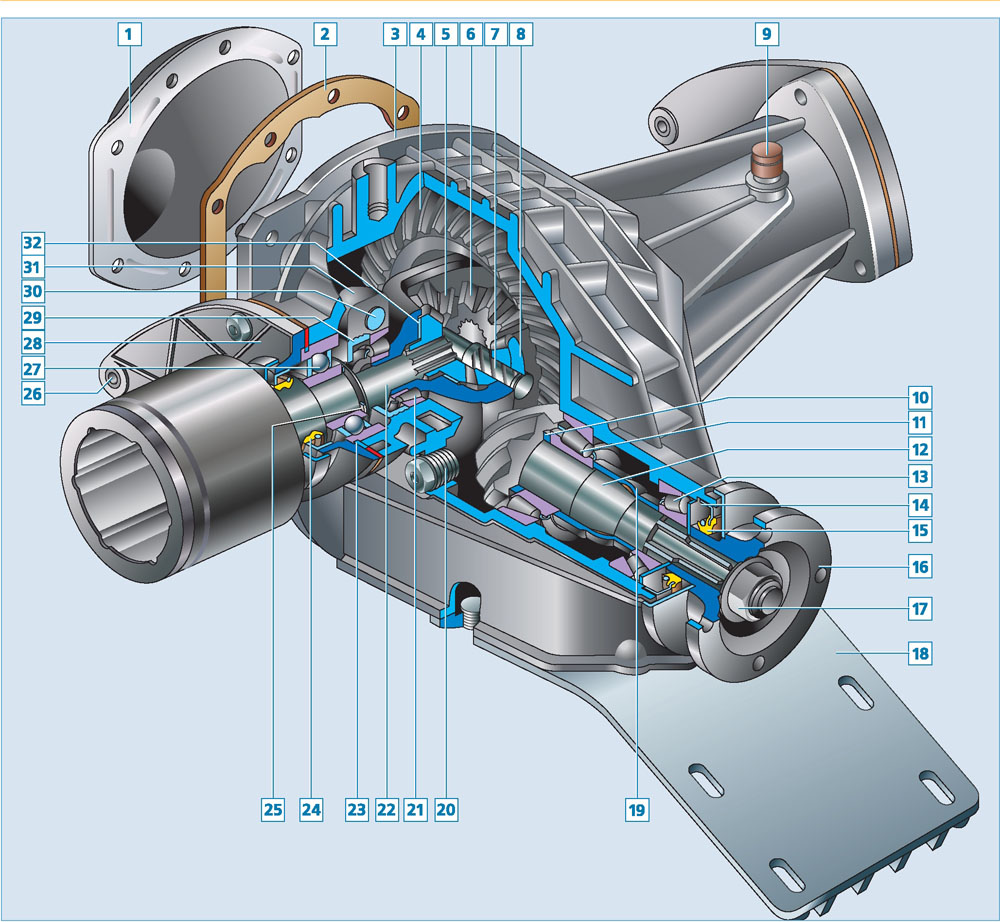

Передний мост: 1 — передняя крышка; 2 — прокладка передней крышки; 3 — картер редуктора; 4 — ведомая шестерня главной передачи; 5 — сателлит; 6 — шестерня привода; 7 — ось сателлитов; 8 — коробка дифференциала; 9 — штуцер; 10 — регулировочное кольцо ведущей шестерни; 11 — передний подшипник ведущей шестерни; 12 — ведущая шестерня; 13 — задний подшипник ведущей шестерни; 14 — маслоотражатель; 15 — сальник ведущей шестерни; 16 — фланец ведущей шестерни; 17 — гайка крепления фланца; 18 — нижняя крышка картера; 19 — распорная втулка; 20 — пробка заливного отверстия; 21 — подшипник коробки дифференциала; 22 — корпус левого внутреннего шарнира; 23 — установочное кольцо подшипника корпуса внутреннего шарнира; 24 — сальник корпуса внутреннего шарнира; 25 — стопорное кольцо; 26 — сайлент-блок; 27 — подшипник корпуса внутреннего шарнира; 28 — крышка подшипника корпуса внутреннего шарнира; 29 — регулировочная гайка подшипника коробки дифференциала; 30 — шпилька крепления крышки подшипника дифференциала; 31 — крышка подшипника коробки дифференциала; 32 — опорная шайба шестерни полуоси
