Разборка и сборка карданного шарнира Нива Шевроле

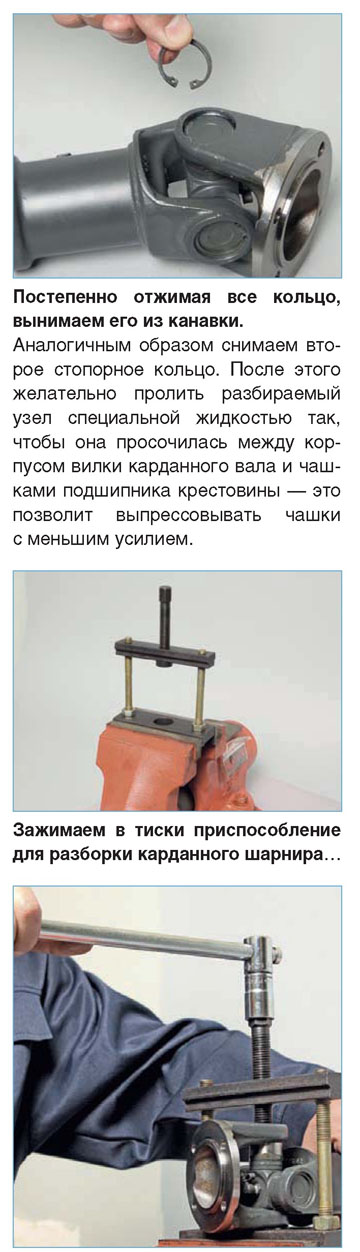

...после чего устанавливаем в него
разбираемый карданный шарнир.
...извлекаем вышедшую из вилки карданного вала чашку подшипника с помощью тисков. При необходимости для
облегчения операции на чашке можно сделать пару лысок с помощью
отрезной машинки (поскольку дальнейшее использование заменяемой
крестовины не предполагается).
|

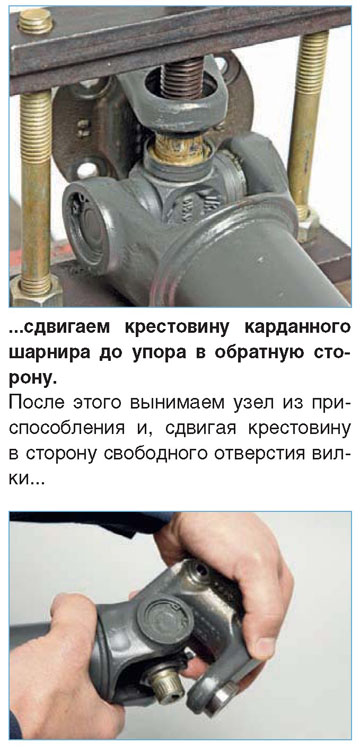

... с небольшим перекосом извлекаем ее из вилки
карданного вала.
Вторая чашка подшипника крестовины извлекается из вилки либо с помощью
тисков так же, как и первая, либо выбивается с помощью подходящей по
размеру выколотки. Аналогичным образом выпрессовы-ваем крестовину из
второй вилки карданного шарнира.
Сборку узла осуществляем в обратном порядке. Следует иметь в виду, что
крестовины карданного шарнира продаются уже в сборе с подшипниками и
стопорными кольцами, но
кольца не всегда могут подходить под старый карданный вал, поскольку
имеют несколько размеров по толщине. Кроме того, следует помнить, что
крестовины продаются в консервирующей смазке и перед сборкой ее следует
заменить на консистентную смазку, рекомендуемую заводом-изготовителем
для данного узла. Чашки подшипников крестовины перед установкой в вилку
также следует смазать снаружи консистентной смазкой для облегчения
сборки и последующей работы. Иголки подшипника в чашке держатся на
смазке, но при установке крестовины они могут упасть на дно
запрессованной чашки. Если вы чувствуете, что при установке крестовина
«уперлась», не поленитесь разобрать узел и проверить расположение
иголок. После установки и запрессовки чашек подшипника в вилку
карданного вала установите одно стопорное кольцо, с помощью
приспособления подайте вторую чашку внутрь до упора и установите второе
стопорное кольцо. После окончательной сборки узла рекомендуется
несколько раз перегнуть карданный шарнир в разные стороны, с тем чтобы
выбрать возможные зазоры и установить правильность сборки узла. Если
шарнир поворачивается с трудом, возможно, что одна из чашек подшипника
встала с натягом, и следует устранить причины этого.
