Регулировка направления пучков света фар Chevrolet Niva (2009+)

Регулировку направления пучков света фар в соответствии с регла-
ментом технического обслуживания проводим после первых 2 тыс. км пробега и далее через каждые 30 тыс. км пробега.

Регулировку проводим на полностью заправленном и снаряженном автомобиле, при нормальном давлении воздуха в шинах. На сиденье водителя помещаем груз весом 75 кг. Устанавливаем автомобиль на ровной горизонтальной площадке на расстоянии 5 м от экрана (можно использовать стену гаража, лист фанеры или оргалита размером 1 х2 м).

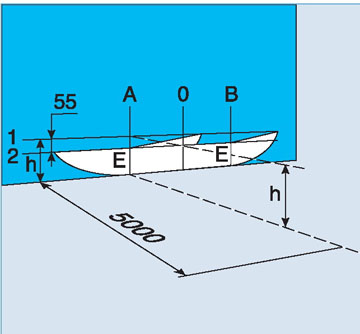

Схема регулировки направления пучков света фар

На экране проводим горизонтальную линию 1 на высоте, равной расстоянию от центра фар до пола. Ниже ее на 55 мм проводим параллельную линию 2. Наносим на экране вертикальную осевую линию О (расстояние от нее до центра левой и правой фар должно быть равным) и линии АЕ и ВЕ, соответствующие центрам фар. Устанавливаем переключатель
корректора света фар в положение 1 (один водитель или водитель с пассажиром на переднем сиденье) и включаем ближний свет фар. Закрываем одну из фар непрозрачным материалом или отсоединяем от нее колодку жгута проводов.

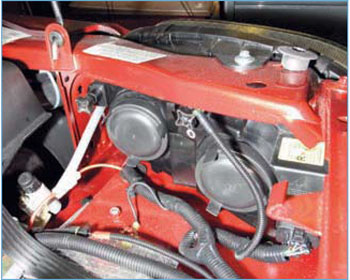

Вращая винт 1, расположенный ближе к оси автомобиля, изменяем положение светового пучка фары в горизонтальной плоскости.

Вращая винт 2, расположенный ближе к крылу автомобиля, изменяем положение светового пучка в вертикальной плоскости.

При регулировке верхняя граница светового пучка должна совпасть с нижней горизонтальной линией (см. рис.), а место излома пучка (точка пересечения горизонтального и наклонного участков светового потока) — с вертикальной линией, соответствующей центру данной фары. Аналогично регулируем направление светового пучка другой фары.
