Lada Kalina 2. ЗАМЕНА И РЕГУЛИРОВКА ТРОСА ПРИВОДА ВЫКЛЮЧЕНИЯ СЦЕПЛЕНИЯ

Вам потребуются: ключ «на 8», пассатижи, штангенциркуль или линейка.

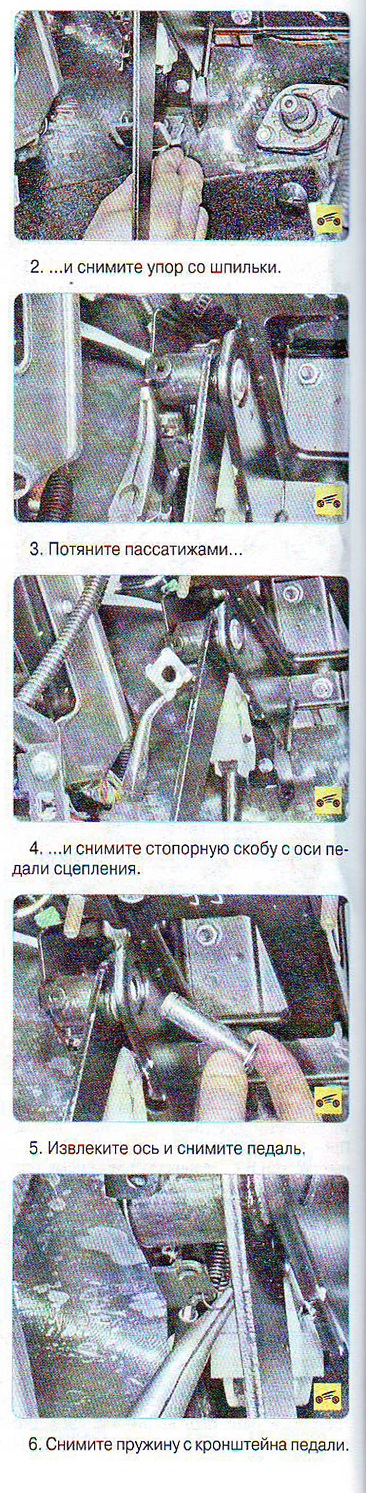

1. В салоне под панелью приборов отверните гайку крепления упора оболочки троса к кронштейну педалей (для наглядности работа показана со снятой рулевой колонкой)...

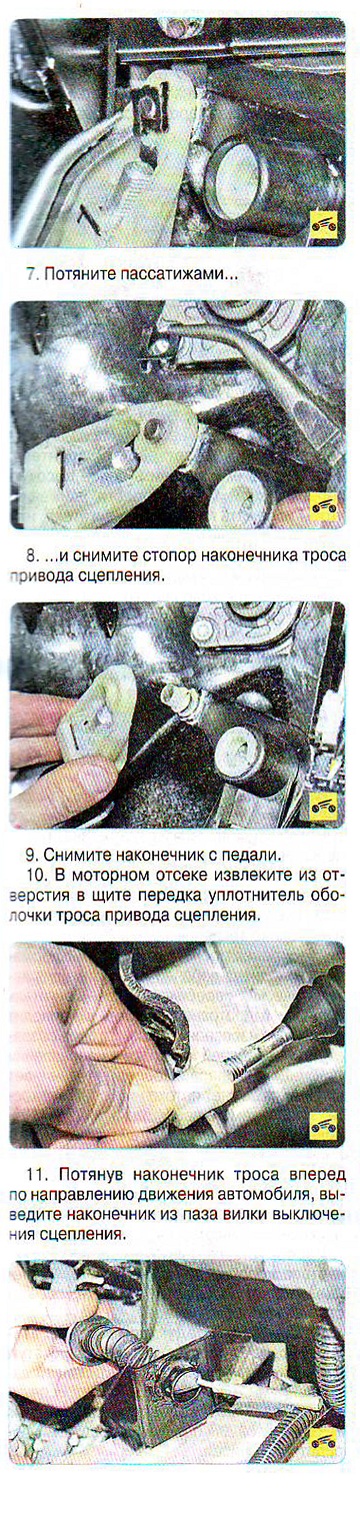

12. Отверните поводок от наконечника 'троса, извлеките направляющую втулку оболочки троса из отверстия на кронштейне коробки передач и снимите трос с автомобиля, вытягивая его из отверстия в щите передка.

13. Для установки нового троса привода сцепления, пропустив его в отверстие щита передка, закрепите на пальце педали сцепления корпус механизма компенсации износа.

14. Закрепите упор оболочки троса на шпильке кронштейна педалей.

15. Установите в отверстие щита передка уплотнитель оболочки троса.

16. Пропустите трос в отверстие кронштейна на коробке передач и установите в это отверстие направляющую втулку оболочки троса.

17. Вверните поводок в нижний наконечник троса, обеспечив выступание наконечника относительно торца поводка на 0-1 мм.


18. Установите трос привода сцепления в исходное положение, для чего, преодолевая усилие пружины механизма, переместите нижний наконечник троса до упора вперед по направлению движения автомобиля. Удерживая наконечник в вытянутом положении, измерьте размер L между вилкой и поводком, он должен составлять 27 мм. Если размер не соответствует указанному значению, установите его вращением поводка в нужную сторону.

19. Введите наконечник троса в паз вилки выключения сцепления и отпустите. Под действием пружины поводок наконечника должен установиться на вилку без зазора.

20. Нажмите на педаль сцепления три раза до упора и повторно измерьте расстояние L. В случае необходимости повторите регулировку.



ЗАМЕНА ВТУЛОК ПЕДАЛИ СЦЕПЛЕНИЯ

Вам потребуются: ключ «на 8», пассатижи.
1. Снимите педаль сцепления (см. «Замена и регулировка троса привода выключения сцепления», с. 148).


2. Снимите с педали правую и левую втулки оси педали и втулку наконечника троса сцепления.



3. Установите новые втулки в педаль и педаль в кронштейн в порядке, обратном снятию.
