ГОЛОВКА БЛОКА ЦИЛИНДРОВ

Lada Kalina 2. СНЯТИЕ, ДЕФЕКТОВКА И УСТАНОВКА РАСПРЕДЕЛИТЕЛЬНЫХ ВАЛОВ ДВИГАТЕЛЯ ВАЗ-11186, ВАЗ-21116, ВАЗ-21126, ВАЗ-21127


Вам потребуются: те же инструменты, что и для замены маслосъемных колпачков, за исключением тех, которые требуются непосредственно для их замены (используются инструменты только для подготовительных операций), а также дополнительно микрометр, нутромер.

Распределительный вал заменяют в следующих случаях:

- падение давления в системе смазки двигателя. Причиной этой неисправности часто бывает повышенный износ шеек распределительного вала и гнезд в корпусах подшипников распределительного вала. При износе гнезд заменяют головку блока в сборе, так как гнезда обрабатывают совместно с установленными на головку корпусами подшипников;

- стук клапанов при гравильно отрегулированных зазорах в клапанном механизме двигателей ВАЗ-21116 и ВАЗ-11186 и при исправных гидротолкателях двигателей ВАЗ-11126 и ВАЗ-11127. Он бывает вызван повышенным износом кулачков распределительного вала из-за применения низкокачественного моторного масла или повреждения масляного фильтра.

На двигателях ВАЗ-21116 и ВАЗ-11186 выполните следующее.

1. Снимите распределительный вал с двигателя (см. «Замена маслосъемных колпачков», с. 76).

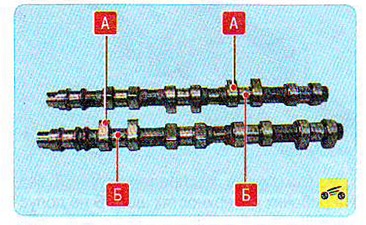

2. Осмотрите распределительный вал. На рабочих поверхностях шеек Б не допускаются задиры, забоины, царапины, наволакивание алюминия от гнезд подшипников в корпусах и головке блока. На рабочих поверхностях кулачков А не допускается износ свыше 0,5 мм, задиры и износ кулачков в виде огранки. Вал с обнаруженными дефектами замените.

3. В мастерских, оборудованных специальными инструментами и приспособлениями, можно проверить радиальное биение шеек распределительного вала (оно не должно превышать 0,02 мм).

4. Измерьте диаметры опорных шеек вала. Они должны составлять 24,915-24,931 мм.

5. Осмотрите корпуса и опоры в головке блока подшипников распределительного вала. Трещины на корпусах не допускаются. На рабочих поверхностях опор под шейки не допускаются риски, царапины, задиры, чрезмерный износ.

6. Установите корпуса на головку блока и затяните болты их крепления рекомендованным моментом (см. приложение 1). Измерьте внутренние диаметры опор корпуса распределительного вала. Они должны составлять 25,000-25,025 мм.

7. Рассчитайте по разности размеров зазоры между шейками вала и опорами. Для новых деталей зазоры должны быть 0,069-0,11 мм. Если после эксплуатации зазоры больше 0,2 мм, замените распределительный вал. Если и после замены вала зазоры превышают максимально допустимое значение, замените головку блока цилиндров в сборе с корпусами подшипников распределительного вала.

8. Установите распределительный вал и все снятые детали в порядке, обратном снятию.
ПРИМЕЧАНИЯ_

Перед установкой распределительного вала на головку блока цилиндров смажьте рабочие поверхности шеек и кулачков распределительного вала моторным маслом.

Гайки крепления корпусов подшипников затягивайте в определенном порядке (см. «Замена маслосъемных колпачков», с. 76) моментом, приведенным в приложении 1.

ПОЛЕЗНЫЙ СОВЕТ

Перед первым пуском двигателя и для улучшения условий приработки распределительного вала рекомендуем добавить в моторное масло противозадирную антифрикционную присадку марки 1051396 ЕР или аналогичную.


На двигателях ВАЗ-21126 и ВАЗ-21127 выполните следующее.

1. Снимите распределительные валы с двигателя (см. «Замена маслосъемных колпачков», с. 76).

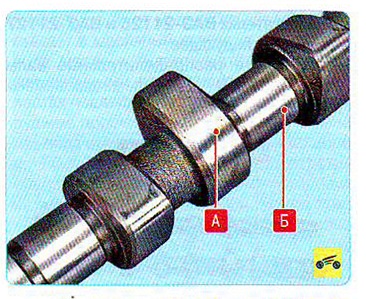

2. Осмотрите распределительные валы. На рабочих поверхностях шеек Б не допускаются задиры, забоины, царапины, наволакивание алюминия от гнезд подшипников в корпусах и головке блока. На рабочих поверхностях кулачков А не допускаются задиры и износ свыше 0,5 мм, а также износ кулачков в виде огранки. Вал с обнаруженными дефектами замените.

3. В мастерских, оборудованных специальными приспособлениями и инструментами, можно проверить радиальное биение шеек распределительного вала (оно не должно превышать 0,02 мм).

4. Измерьте диаметры опорных шеек вала. Они должны составлять 23,915-23,931 мм.

5. Осмотрите корпус подшипников и опоры распределительных валов в головке блока. Трещины на корпусе не допускаются. На рабочих поверхностях опор под шейки не допускаются риски, царапины, задиры, чрезмерный износ.

6. Установите корпус подшипников распределительных валов на головку блока и затяните болты его крепления. Измерьте внутренние диаметры опор корпуса распределительных валов. Они должны составлять 24,000-24,025 мм.

7. Рассчитайте по разности размеров зазоры между шейками валов и опорами. Для новых деталей зазоры должны быть равны 0,069-0,11 мм. Если после эксплуатации зазоры превышают 0,2 мм, замените распределительные валы. Если и после замены валов зазоры превышают максимально допустимое значение, замените головку блока цилиндров в сборе с корпусом подшипников распределительных валов.

8. Установите распределительные валы и все снятые детали в порядке, обратном снятию.
