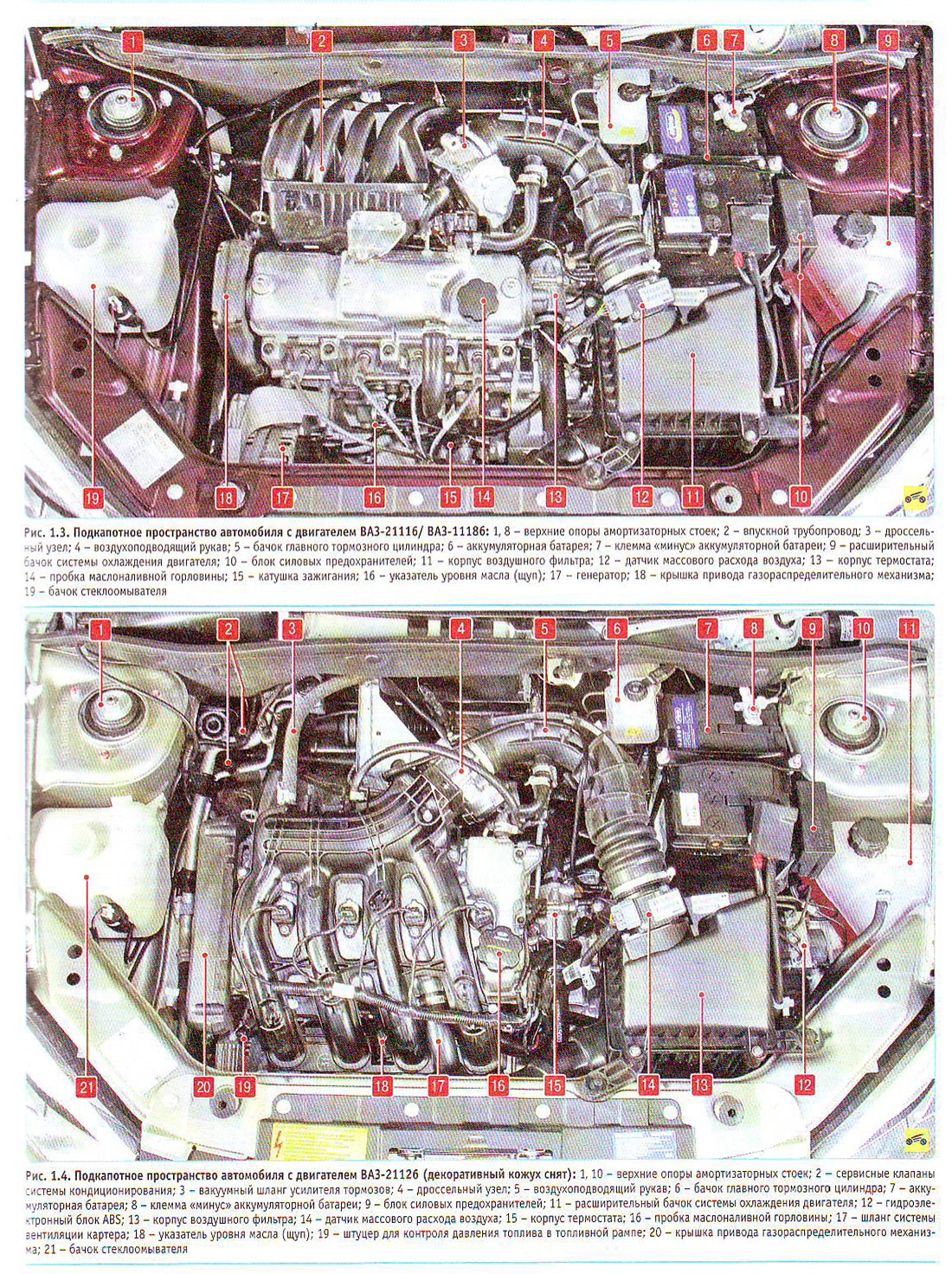

Lada Kalina 2. Подкапотное пространство

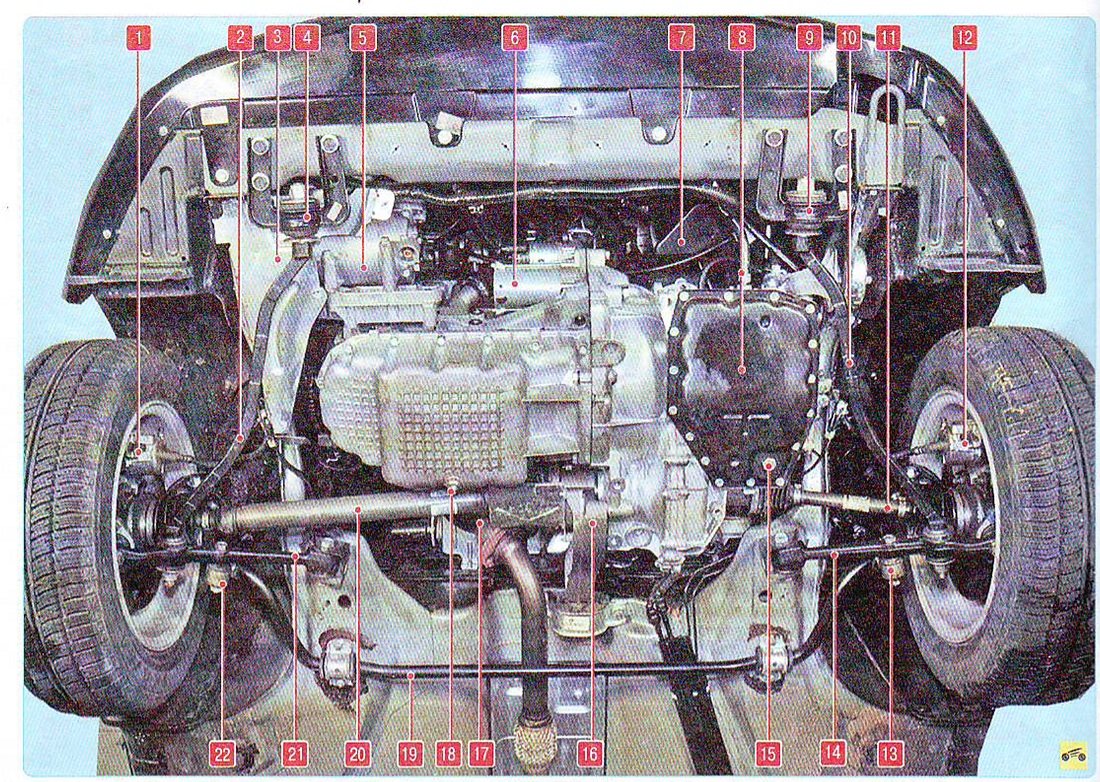

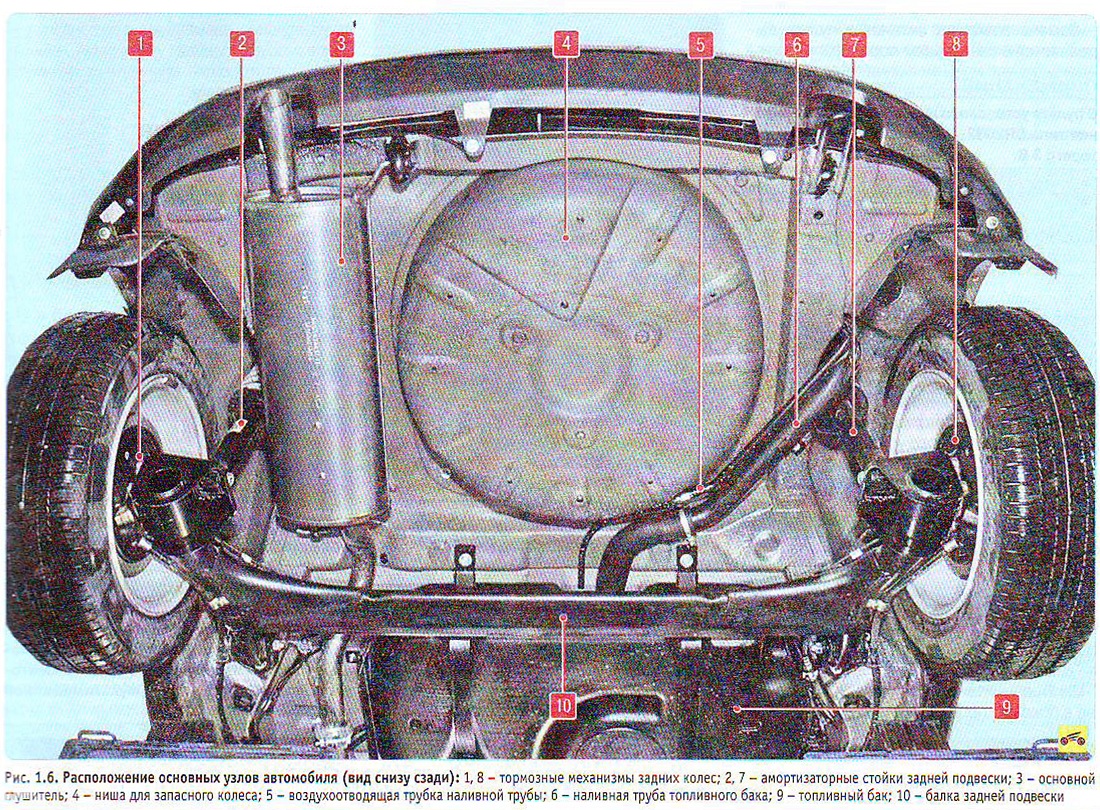

Рис. 1.5. Расположение основных узлов и агрегатов автомобиля (вид снизу спереди, брызговик двигателя снят): 1,12 - тормозные механизмы передних колес; 2,10 - растяжки передней подвески; 3 - грязезащитный кожух ремня привода вспомогательных агрегатов; 4,9 - кронштейны растяжек передней подвески; 5 - компрессор кондиционера; б - стартер; 7 - глушитель шума впуска; 8 - коробка передач; 11 - привод левого переднего колеса; 13, 22 - стойки стабилизатора поперечной устойчивости; 14, 21 - рычаги передней подвески; 15 - пробка отверстия для слива рабочей жидкости из коробки передач; 16 - нижняя опора подвески силового агрегата; 17 - катколлектор; 18 - пробка отверстия для слива масла из двигателя; 19 - штанга стабилизатора поперечной устойчивости; 20 - привод правого переднего колеса
