LADA KALINA II
ВАЗ-2192 ХЭТЧБЕК ВАЗ-2194 УНИВЕРСАЛ
ВЫПУСК С 2013 Г.
ДВИГАТЕЛИ:

ВАЗ-11186 И ВАЗ-21116 (1.6 Л, 8V) ВАЗ-21126 И ВАЗ-21127 (1.6 Л, 16V)
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ,




Lada Kalina 2. ОБЩИЕ СВЕДЕНИЯ ОБ АВТОМОБИЛЕ

Выпуск автомобиля Lada Kalina второго поколения класса В начался на АвтоВАЗе (г. Тольятти) в мае 2013 года.

Автомобиль представляет собой рестай-линговую версию Lada Kalina первого поколения, которую производили с ноября 2004 года по февраль 2013-го. В своей основе второе поколение несет серьезно модернизированный кузов первого поколения, однако большинство технических решений перенесено на Kalina II с Lada Granta, например: отрицательный развал задних колес, рулевое управление, линейка двигателей, силовая структура кузова. У автомобиля улучшены все показатели - комфортность, управляемость, экономичность, ка-чество материалов отделки и комплектующих, окраски и антикорозионной обработки, шумоизоляция.

Автомобиль выпускают с кузовами пятидверный хэтчбек (ВАЗ-2192) и универсал (ВАЗ-2194) и оснащают бензиновыми двигателями объемом 1.6 л: ВАЗ-11186 (87 л.с.), ВАЗ-21116 (87 л.с.), ВАЗ-21126 (98 л.с.) и ВАЗ-21127 (106 л.с.). Автомобиль комплектуют пятиступенчатой механической коробкой передач или четырехступенчатой автоматической коробкой передач фирмы Jatco (только с двигателем ВАЗ-21126 мощностью 98 л.с.). Трансмиссия выполнена по переднеприводной схеме. Передняя подвеска типа Макферсон. Задняя подвеска полузависимая, пружинная. Рулевое управление травмобезопасное, с рулевым механизмом типа шестерня-рейка, с электрическим усилителем.

Тормозные механизмы передних колес дисковые вентилируемые, задних колес -барабанные. В конструкции тормозной системы применяют вакуумный усилитель тормозов. Антиблокировочную систему устанавливают только в комплектациях «Норма» и «Люкс».

Автомобили изготовляют в комплектациях «Стандарт», «Норма» и «Люкс». В зависимости от комплектации их оснащают подушками безопасности в рулевом колесе, в панели приборов и боковыми подушками (только в комплектации «Люкс»), электроусилителем рулевого управления, кондиционером и климат-контролем (только в комплектации «Люкс»), электрическими стеклоподъемниками для передних дверей (в комплектации «Люкс» - и для задних дверей), электроприводом и электроподогревом наружных зеркал (комплектация

«Люкс»), центральным замком (комплектации «Норма» и «Люкс»), маршрутным компьютером (в комплектациях «Норма» и «Люкс»), антиблокировочной системой тормозов (ABS) с подсистемой помощи при экстренном торможении (комплектации «Норма» и «Люкс»), складывающейся по частям спинкой заднего сиденья, мультеме-дийной системой с USB, Bluetooth и hands free (только в комплектации «Люкс»), полноразмерным запасным колесом.

Габаритные размеры автомобиля Lada Kalina II приведены на рис. 1.1 и 1.2, технические характеристики - в табл. 1.1.

Элементы подкапотного пространства, расположение основных узлов и агрегатов автомобиля показаны на рис. 1.3-1.6.

ПРИМЕЧАНИЕ

Расположение агрегатов и узлов в подкапотном пространстве автомобиля с двигателем ВАЗ-21127 полностью аналогично показанному на рис. 1.4 для автомобиля с двигателем ВАЗ-21126. Различие только в форме впускной трубы.

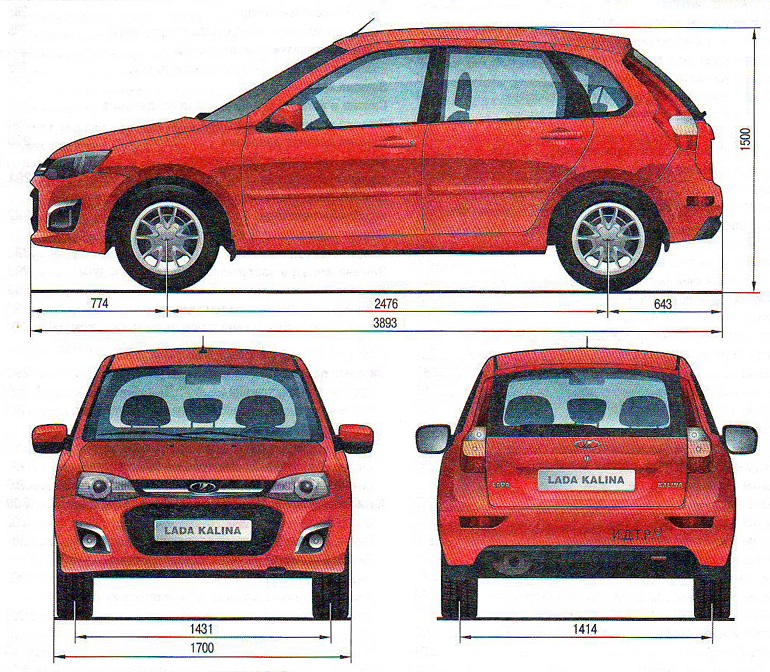

Рис. 1.1. Габаритные размеры автомобиля с кузовом хэтчбек

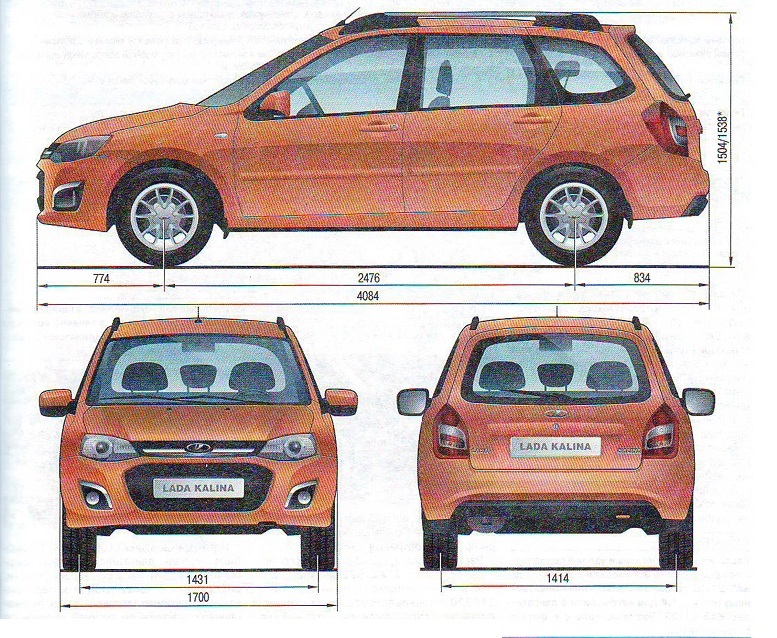

Рис. 1.2. Габаритные размеры автомобиля с кузовом универсал (‘указана высота модификации с рейлингами)
