Toyota Tundra / Sequoia / Lexus LX-570. Система
парковки (проверка работы системы)

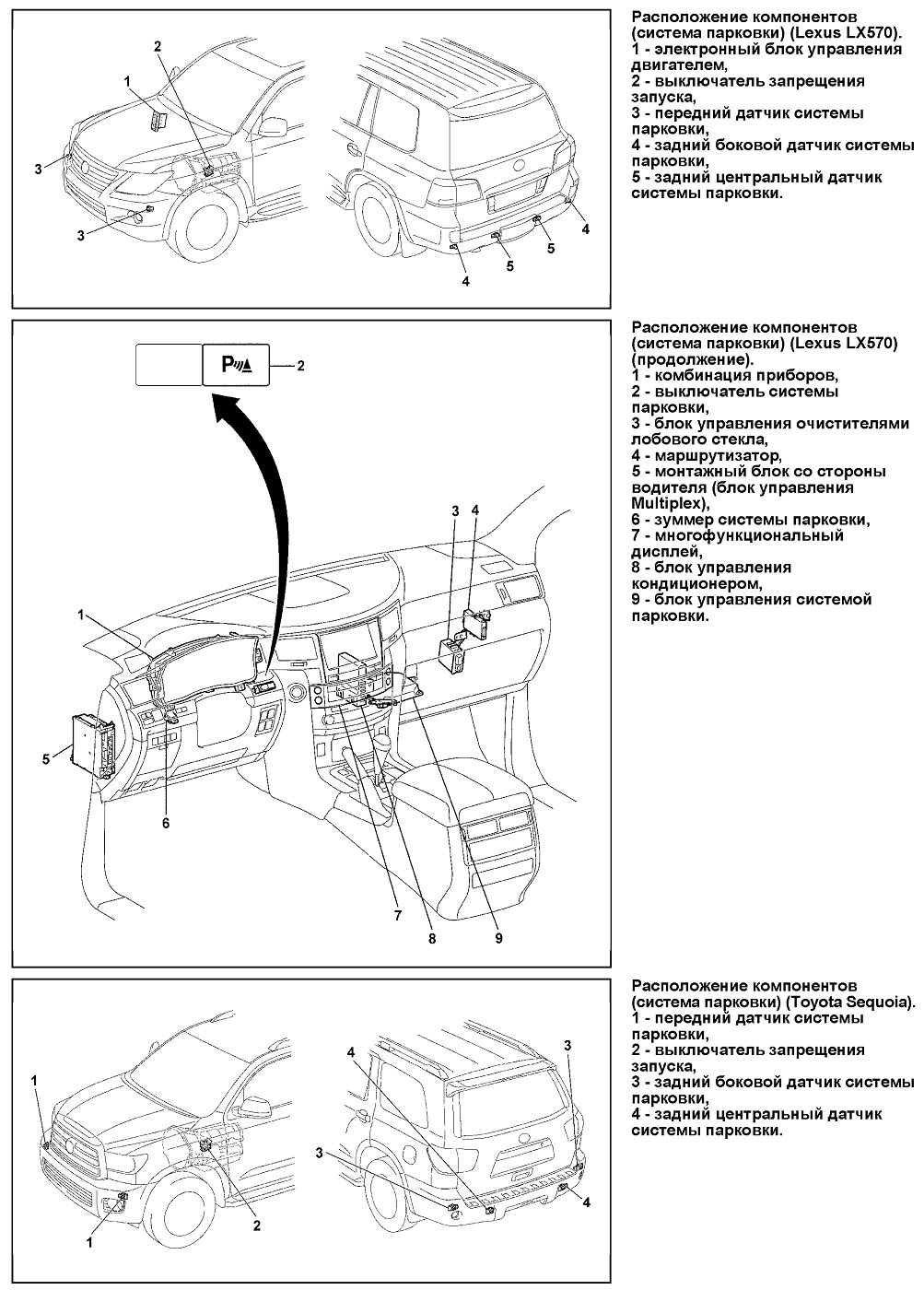

1. Включите зажигание.
2. При проверке передних и задних датчиков системы парковки переведите
селектор АКПП в положение "R".
3. При передних датчиков системы парковки переведите селектор АКПП в
положение "D" или "N".
4. Включите систему парковки.
5. Используя имитатор препятствия (шест диаметром не менее 60 мм),
убедитесь, что датчики срабатывают в зонах, указанных на соответствующем
рисунке "Диапазон действия датчиков системы парковки".
Примечание: все размеры указаны в миллиметрах.
6. Убедитесь, что зуммер и индикаторы системы
парковки срабатывают в зависимости от расстояния до препятствия, как
показано на рисунках ниже. Начальные условия проверки:
- Зажигание включено;
- Система парковки включена;
- Селектор АКПП в положении "R
- Скорость автомобиля менее 9 км/ч. Передние датчики:
Ближнее расстояние до препятствия:
Lexus LX-570......менее 350 ±40 мм
Toyota Sequoia.....менее 250 ±30 мм
Среднее расстояние до препятствия:
Lexus LX-570....350 ±40-475 ±50 мм Toyota
Sequoia........250 ±30- 400 ±40 мм
Дальнее расстояние до препятствия:
Lexus 1X570 ....475 ±50 - 600 ±60 мм Toyota
Sequoia........400 ±40- 600 ±60 мм
Задние боковое датчики:
Ближнее расстояние до препятствия:
Lexus LX-570......менее 300 ±30 мм
Toyota Sequoia.....менее 400 ±40 мм
Среднее расстояние до препятствия:
Lexus LX-570....300 ±30- 375 ±40 мм Toyota
Sequoia........400 ±40- 520 ± 60 мм
Дальнее расстояние до препятствия:
Lexus LX-570 ....375 ±40 - 600 ±60 мм Toyota
Sequoia........520 ±60- 850 ± 90 мм
Задние центральные датчики:
Ближнее расстояние до препятствия:
Lexus LX-570......менее 350 ±40 мм
Toyota Sequoia.....менее 850 ± 90 мм
Среднее расстояние до препятствия:
Lexus LX-570....350 ±40- 450 ±50 мм Toyota
Sequoia.... 850 ±90 - 1150 ±120 мм Дальнее расстояние до препятствия:
Lexus LX-570 ....450 ±50 - 600 ±60 мм Toyota
Sequoia.... 1150 ±120-1800 ±180 мм Максимальное расстояние до
препятствия (Lexus 1X570)...........600 ± 60 -1500 ± 150 мм
Таблица. Диагностические коды неисправностей системы парковки.
|
Код |
Описание |
Возможные места неисправности |
|
С1АЕ1 |
Неисправность переднего левого датчика системы парковки |
- Передний левый датчик системы парковки - Блок управления системой парковки |
|
С1АЕ4 |
Неисправность переднего правого датчика системы парковки |
- Передний правый датчик системы парковки - Блок управления системой парковки |
|
С1АЕ6 |
Неисправность заднего левого бокового датчика системы парковки |
- Задний левый боковой датчик системы парковки - Блок управления системой парковки |
|
С1АЕ7 |
Неисправность заднего левого центрального датчика системы парковки |
- Задний левый центральный датчик системы парковки - Блок управления системой парковки |
|
С1АЕ8 |
Неисправность заднего правого центрального датчика системы парковки |
- Задний правый центральный датчик системы парковки - Блок управления системой парковки |
|
Неисправность заднего правого бокового датчика системы парковки |
- Задний правый боковой датчик системы парковки - Блок управления системой парковки |
|
|
С1АЕС |
Обрыв/короткое замыкание цепи передних датчиков системы парковки |
- Передние датчики системы парковки - Проводка - Блок управления системой парковки |
|
C1AED |
Обрыв/короткое замыкание цепи задних датчиков системы парковки |
- Задние датчики системы парковки - Проводка - Блок управления системой парковки |
