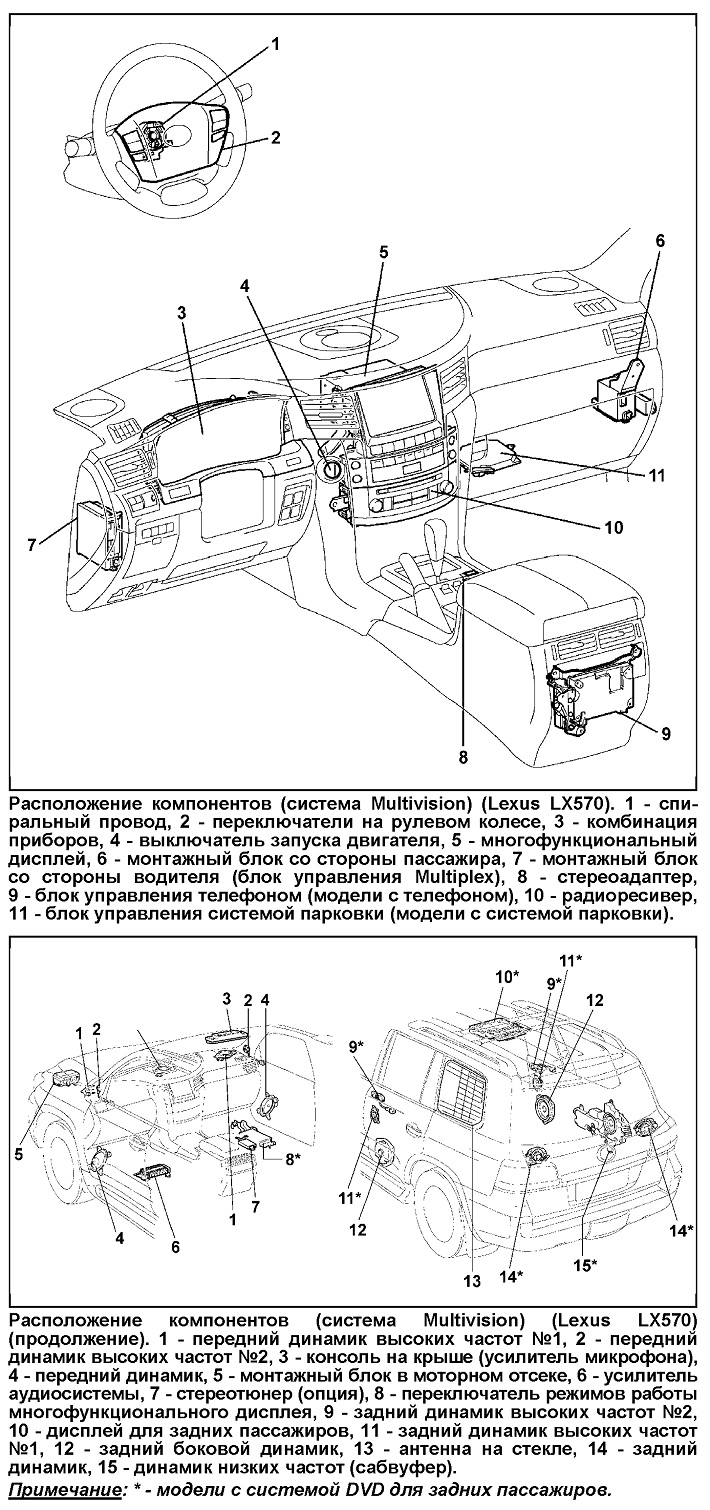

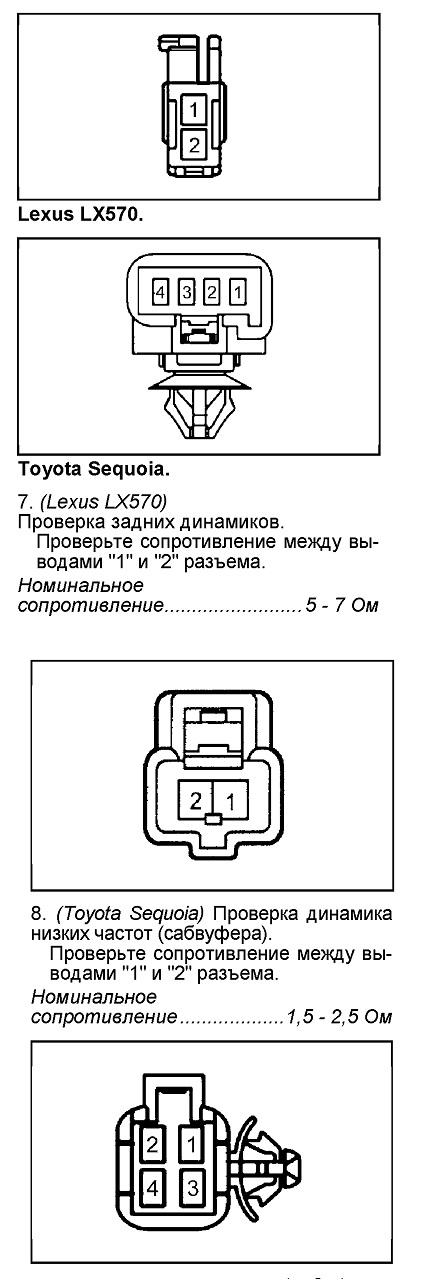

Toyota Tundra / Sequoia / Lexus LX-570. Система Multivision
Самодиагностика
Примечание: диагностика в полной мере возможна, если после включения
зажигания на дисплей выводится карта.
Включение и выход из режима диагностики
1. Остановите автомобиль.
2. Включение режима диагностики.
а) Включите зажигание. Удерживая нажатой кнопку "DISP", поочередно
нажимайте на зоны картинки: левая верхняя левая нижняя левая верхняя
левая нижняя левая верхняя левая нижняя. Примечание: касайтесь угла

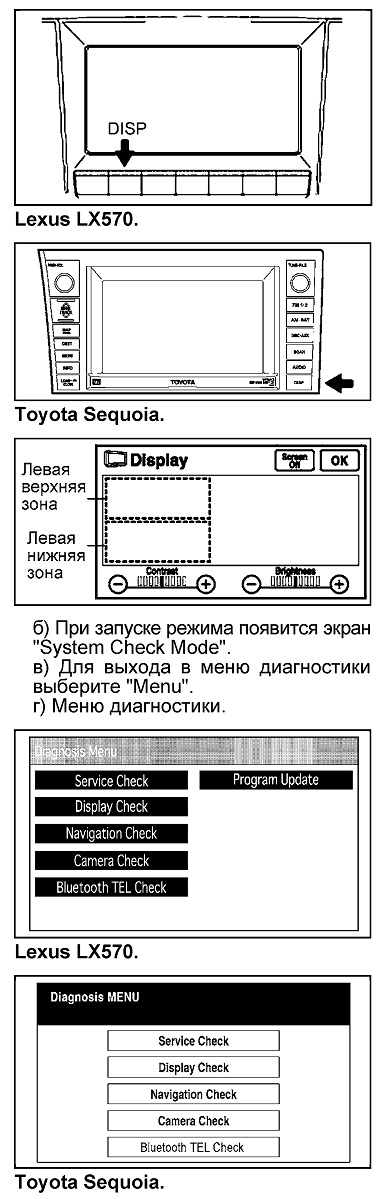

картинки, как показано на рисунке.
3. Для выхода из режима диагностики выключите
зажигание или удерживайте нажатой кнопку "DISP" в течение 3 или более
секунд.

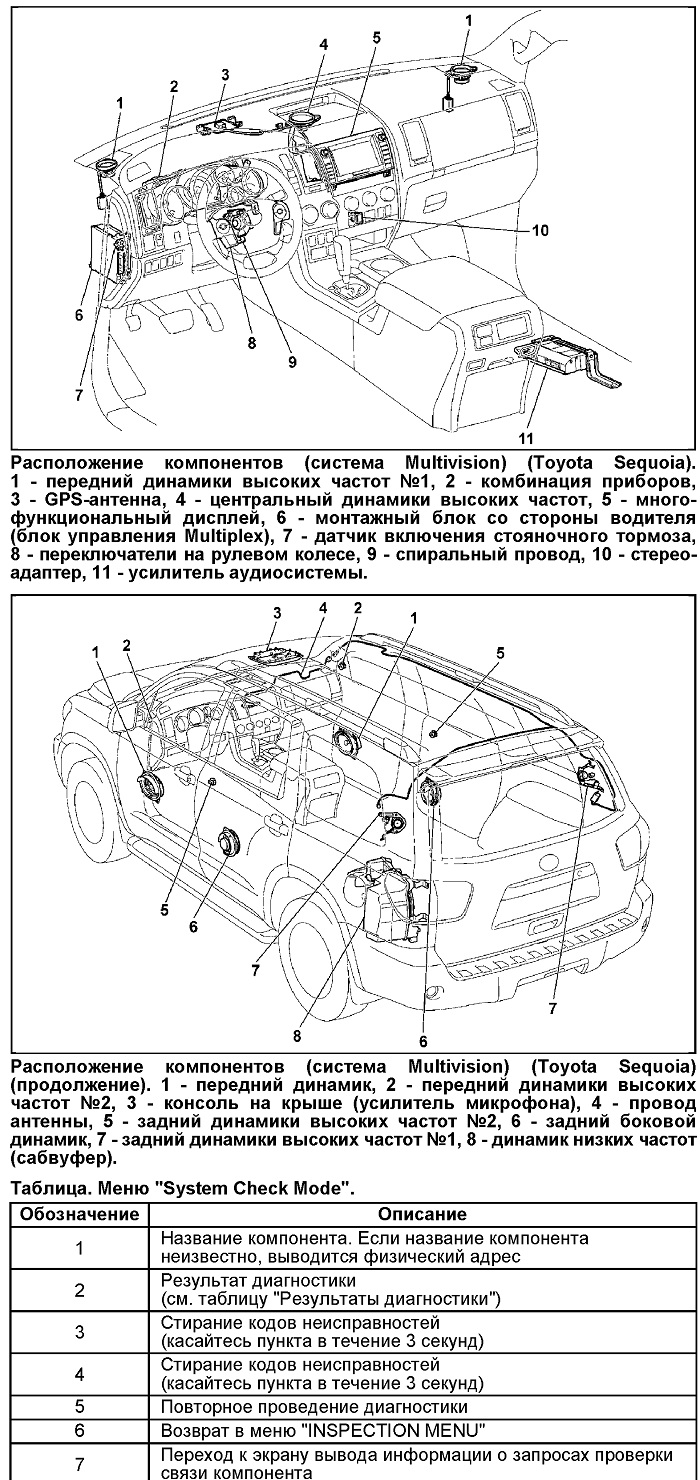

Меню "System Check Mode"
1. Включите режим диагностики.
2. В меню "System Check Mode" выводятся сведения о компонентах системы и
их состоянии (см. таблицы "Меню "System Check Mode"" и "Результаты
диагностики").

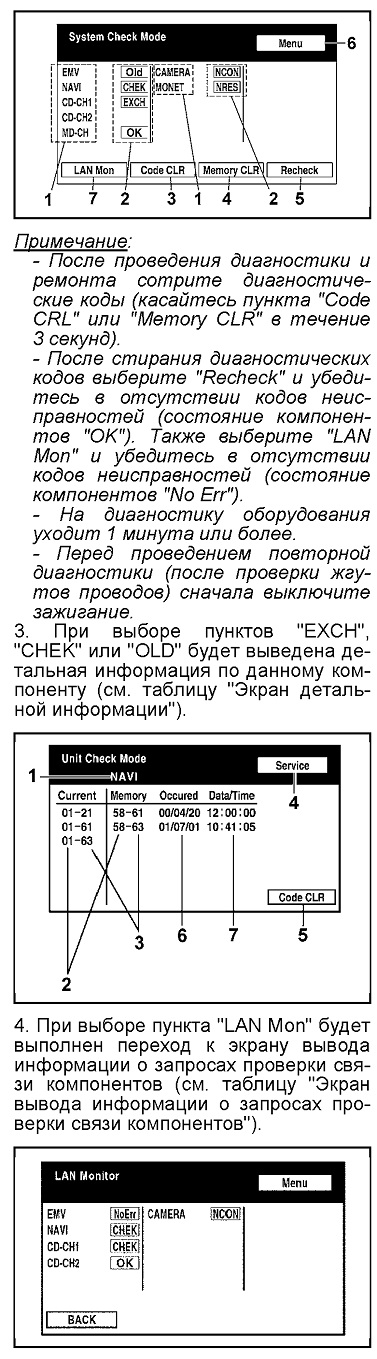

При выборе пунктов "СНЕК" или "OLD" будет выведен экран детальной информации о запросах проверки связи компонента (см. таблицу "Экран вывода детальной информации о запросах проверки связи компонента").
Таблица. Результаты диагностики.
|
Индикация |
Описание |
|
ОК |
Нет кодов неисправности |
|
ЕХСН |
Код неисправности свидетельствует о необходимости проведения замены |
|
СНЕК |
Код неисправности свидетельствует о необходимости проведения дополнительной диагностики |
|
NCON |
Система определила компонент, но тот не отвечает на диагностический запрос |
|
Old |
Обнаружены сохранившиеся коды при отклике на диагностический запрос |
|
NRES |
Компонент ответил на диагностический запрос, однако диагностические данные переданы не были |
Таблица. Экран детальной информации.
|
Обозначение |
Описание |
|
1 |
Компонент |
|
2 |
Логический адрес |
|
3 |
Диагностический код |
|
4 |
Возврат в меню "System Check Mode" |
|
5 |
Стирание кодов неисправностей для данного компонента (касайтесь пункта в течение 3 секунд) |
|
6 |
Дата обнаружения кода |
|
7 |
Время обнаружения кода |
Таблица. Экран вывода детальной информации о запросах проверки связи компонента.
|
Обозначение |
Описание |
|
1 |
Название компонента |
|
2 |
Логический адрес компонента |
|
3 |
Диагностический код |
|
4 |
Физический адрес компонента (может быть пропущен) |
|
5 |
Число запросов проверки связи (с диагностическими кодами) |
|
6 |
Частота появления одинаковых диагностических кодов |
|
7 |
Возврат к экрану вывода информации о запросах проверки связи компонентов |
