Toyota Tundra / Sequoia / Lexus LX-570.
Считывание кодов неисправности систем улучшения управляемости автомобиля
Примечание: при использовании диагностического тестера руководствуйтесь
инструкцией к нему.

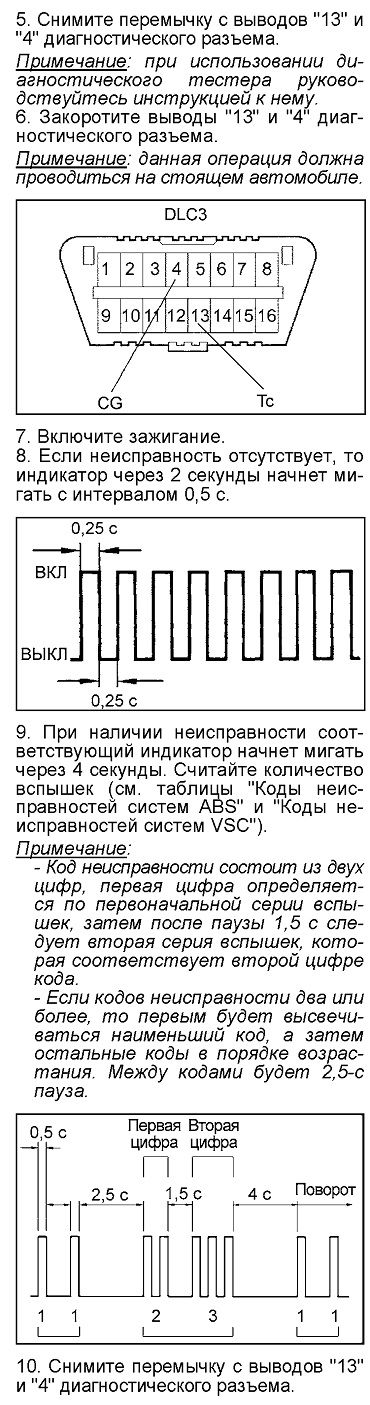

1. Закоротите выводы "13" и "4" диагностического разъема.
Примечание: данная операция должна проводиться на стоящем автомобиле.
4. При наличии неисправности соответствующий
индикатор начнет мигать через 4 секунды. Считайте количество вспышек
(см. таблицы "Коды неисправностей систем ABS" и "Коды неисправностей
систем VSC"). Примечание:
- Код неисправности состоит из двух цифр, первая цифра определяется по
первоначальной серии вспышек, затем после паузы 1,5 с следует вторая
серия вспышек, которая соответствует второй цифре кода.
- Если кодов неисправности два или более, то первым будет высвечиваться
наименьший код, а затем остальные коды в порядке возрастания. Между
кодами будет 2,5-с пауза.
Сброс кодов неисправности
Примечание: при использовании диагностического тестера руководствуйтесь
инструкцией к нему.

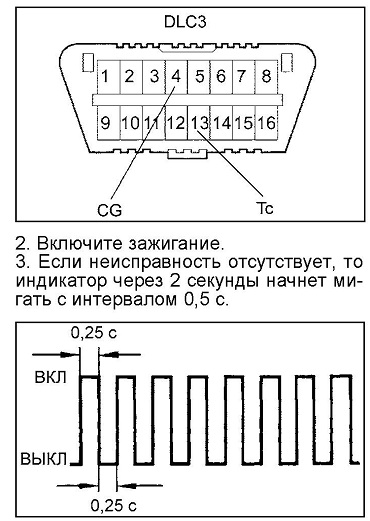

1. Закоротите выводы "13" и "4" диагностического разъема.
2. Включите зажигание.
3. Нажмите на педаль тормоза 8 или более раз в течение 5 секунд.
4. Убедитесь, что мигание индикатора соответствует
коду отсутствия неисправности.”
5. Выключите зажигание.
6. Снимите перемычку с выводов "13" и "4" диагностического разъема.
7. Убедитесь, что индикаторы "ABS" или "VSC OFF" погасли.
Диагностика датчиков систем ABS и VSC
Примечание: при проведении диагностики датчиков с помощью тестера,
пользуйтесь инструкцией к нему,
1. Выключите зажигание.
2. Установите рулевое колесо в положение прямолинейного движения.
3. Переведите селектор АКПП в положение "Р".
4. Закоротите выводы "12" - "4" диагностического разъема.
В. Датчик блокировки межосевого дифференциала.
Дважды нажмите на выключатель блокировки межосевого дифференциала. Г.
Датчики частоты вращения колеса.
- Проедьте на автомобиле задним ходом со скоростью не менее 3 км/ч за
время не менее 1 секунды.
- Проедьте на автомобиле со скоростью более 45 км/ч в течение нескольких
секунд. Убедитесь, что индикатор ABS погас.
- Остановите автомобиль и убедитесь,
что индикатор ABS начал мигать 4 раза в секунду (с интервалом 0,26 с).
Примечание: если индикатор не гаснет во время движения автомобиля или не
мигает после остановки, то проверка датчиков не завершена. Такое
происходит если рулевое колесо находилось в положении непрямолинейного
движения при начале проверки или во время движения колеса буксовали. В
данном случае во время движения автомобиля индикатор будет мигать, а
система ABS
- отключена.
Таблица. Коды неисправностей системы VSC.
|
Код |
Неисправность |
Проверяемые элементы |
|
|
OBD |
SAE |
||
|
51 |
C1201 |
Неисправность блока управления двигателем. |
- Система управления двигателем |
|
53 |
C1203 |
Неисправность в цепи передачи данных с блоком управления двигателем. |
- Блок управления двигателем. |
|
37 |
C1207 |
Неисправность выключателя запрещения запуска двигателя. |
- Выключатель запрещения запуска двигателя. - Проводка или разъем. - Шина данных CAN. - Блок управления системами улучшения управляемости автомобиля. |
|
36 |
C1210 |
Не проведена калибровка датчика бокового перемещения. |
- Датчик замедления и бокового перемещения. - Цепь датчика. - Выключатель запрещения запуска (положение "Р"). - Блок управления системами улучшения управляемости автомобиля. |
|
43 |
C1223 |
Неисправность в управлении системой ABS. |
- Антиблокировочная система тормозов (ABS). |
|
31 |
C1231 |
Неисправность датчика положения рулевого колеса. |
- Датчик положения рулевого колеса. - Цепь датчика. - Питание датчика. - Шина данных CAN. - Блок управления системами улучшения управляемости автомобиля |
|
32 |
C1232 |
Неисправность датчика замедления. |
- Датчик замедления и бокового перемещения. - Цепь датчика. - Шина данных CAN. - Блок управления системами улучшения управляемости автомобиля. |
|
34 |
C1234 |
Неисправность датчика бокового перемещения. |
- Датчик замедления и бокового перемещения. - Цепь датчика. - Шина данных CAN. - Блок управления системами улучшения управляемости автомобиля. |
|
28 |
С1267 |
Неисправность датчика усилия нажатия на педаль тормоза. |
- Датчик усилия нажатия на педаль тормоза. - Цепь датчика усилия нажатия на педаль тормоза. - Блок управления системами улучшения управляемости автомобиля |
|
66 |
C1290 |
Не проведена калибровка датчика положения рулевого колеса. |
- Датчик положения рулевого колеса. - Цепь датчика положения рулевого колеса. - Шина данных CAN. - Блок управления системами улучшения управляемости автомобиля. |
|
Код |
Неисправность |
Проверяемые элементы |
|
|
OBD |
SAE |
||
|
11 |
C1310 |
Обрыв или короткое замыкание в цепи электромагнитного клапана вакуумного усилителя. |
- Вакуумный усилитель. - Цепь электромагнитного клапана. - Блок управления системами улучшения управляемости автомобиля. |
|
12 |
C1311 |
Обрыв или короткое замыкание в цепи реле выключателя стоп-сигналов. |
- Реле. - Цепь реле. - Блок управления системами улучшения управляемости автомобиля. |
|
39 |
C1336 |
Калибровка датчика ускорения незавершенна. |
- Блок управления системами улучшения управляемости автомобиля. |
|
47 |
C1340 |
Неисправность в цепи блокировки межосевого дифференциала. |
- Выключатель блокировки межосевого дифференциала. - Цепь выключателя. - Блок управления полным приводом. - Блок управления системами улучшения управляемости автомобиля. |
|
61 |
C1360 |
Неисправность датчика давления в главном тормозном цилиндре. |
- Датчик давления. - Цепь датчика. |
|
73 |
C1370 |
Ошибка межу системами управления двигателем и АКПП. |
- Блок управления системами улучшения управляемости автомобиля. - Электронный блок управления двигателем. |
|
64 |
C1380 |
Неисправность реле выключателя стоп-сигналов |
- Реле выключателя стоп- сигналов. - Цепь реле. - Блок управления системами улучшения управляемости автомобиля. |
|
65 |
U0100 |
Ошибка связи с блоком управления двигателем/АКПП |
- Шина данных CAN. |
|
38* 27** |
U0114 |
Ошибка связи с блоком управления полным приводом |
- Цепь питания блока. - Блок управления полным приводом. - Цепь или разъем блока. |
|
62 |
U0123 |
Ошибка связи с датчиком бокового перемещения |
- Шина данных CAN. - Датчик замедления и бокового перемещения. |
|
69 |
U0124 |
Ошибка связи с датчиком замедления |
- Шина данных CAN. - Датчик замедления и бокового перемещения. |
|
63 |
U0126 |
Ошибка связи с датчиком положения рулевого колеса |
- Шина данных CAN. -Датчик положения рулевого колеса. |
|
68 |
U0130 |
Ошибка связи с блоком управления системой VGRS |
- Цепь питания блока. - Блок управления системой VGRS. - Цепь или разъем блока. |
Примечание;
С) - Lexus LX570.
(**) - Toyota Sequoia и Tundra.
