Lexus LX-570. Гидравлический блок (усилитель
тормозов и модулятор давления)
Общее описание
Гидравлический блок (усилитель тормозов и
модулятор давления). 1 - крышка, 2 - бачок тормозной жидкости, 3 -
штифт, 4 - разъем датчика низкого уровня тормозной жидкости, 5 - втулки,
6 - главный тормозной цилиндр, 7 - поршень, 8 - заглушка, 9 - стопорное
кольцо, 10 - пылезащитный чехол, 11 - стопорные гайки, 12 - шток, 13 -
вилка усилителя, 14 - прокладка, 15 - кронштейн №1,16 - модулятор
давления.
Примечание: при сборке на поверхности, указанные стрелками, нанесите
специальную консистентную смазку.

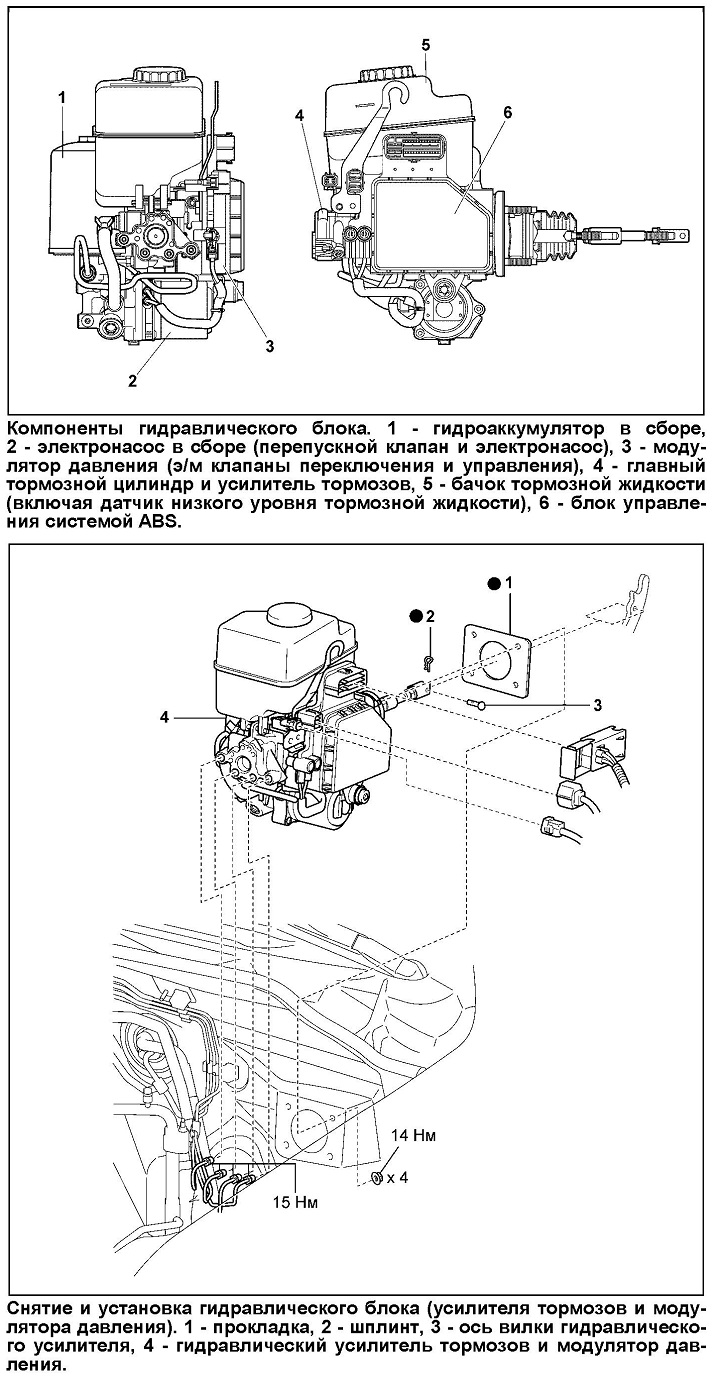

Гидравлический блок управления выполняет три
функции: изменение давления тормозной жидкости, питание тормозной
системы и управление тормозной системой.
- Изменение давления тормозной жидкости осуществляется главный тормозной
цилиндр и усилитель тормозов и датчик давления в главном тормозном
цилиндре.
- Функцию питания тормозной системы выполняют электронасос, перепускной
клапан, бачок тормозной жидкости, датчик низкого уровня тормозной
жидкости, гидроаккумулятор и датчик давления в гидроаккумуляторе.
- Функция управления тормозной системы выполняется блоком управления
системой ABS и модулятором давления.
Функция питания тормозной системы осуществляется на основе сигнала
датчика давления гидроаккумулятора.
- При падении давления в гидроаккумуляторе до минимального значения блок
управления посылает сигнал о включении электронасоса.
- При увеличении давления до необходимого уровня блок посылает сигнал о
выключении электронасоса.
- При падении давления до аварийного значения блок управления посылает сигнал о включении всех индикаторов тормозной системы, высвечивает сообщение на многофункциональном дисплее(модели с МФД) и включает зуммер.
Снятие и установка
Примечание: установка производится в порядке, обратном снятию. После
установки прокачайте тормозную систему (см. соответствующий раздел).
Внимание:
- Не допускайте деформации красной тормозной трубки, т.к. ее деформация
приводит к значительному повышению звука при работе электронасоса и
утечке тормозной жидкости.
- Перед началом работ убедитесь, что зажигание выключено и нажмите
педаль тормоза более 20 раз.
- Не допускайте деформирования трубки №1 гидравлического блока.
- До окончания работ не включайте зажигание.
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
Примечание:
- (Модели без системы курсовой устойчивости) После отсоединения провода
подождите 90 секунд перед продолжением работы.
- (Модели с системой курсовой устойчивости) Перед отсоединением провода,
после выключения зажигания подождите 6 минут.
Внимание (Lexus LX-570): перед отсоединением аккумуляторной батареи при
помощи диагностического тестера отключите функцию автоматического
складывания колонки (при выключенном зажигании). а) Включите зажигание.
Установите рулевую колонки в нижнее положение и полностью вытяните ее.
б) Выключите зажигание и отсоедините провод от
отрицательной клеммы аккумуляторной батареи.
2. Удалите тормозную жидкость из бачка шприцем.
Внимание: не допускайте попадания тормозной жидкости на окрашенные
поверхности, в противном случае смывайте ее немедленно.
3. Отверните болты, снимите подушку безопасности для коленей водителя и
отсоедините ее разъем.
Внимание: перед снятием подушки безопасности убедитесь, что провод
отсоединен от отрицательной клеммы аккумуляторной батареи.
Момент затяжки.......................10 Н м
Проверка электронасоса
1. Соедините положительную клемму аккумуляторной батареи с красным
проводом, а отрицательную - с черным.
2. Убедитесь в том, что электронасос работает.
