Toyota Tundra / Sequoia / Lexus LX-570. Педаль
тормоза
Снятие и установка
Педаль тормоза (Lexus LX-570). 1 - разъем
выключателя стоп-сигналов, 2 - выключатель стоп-сигналов, 3 - регулятор
выключателя, 4 - кронштейн педали тормоза, 5 - дополнительный кронштейн,
6 - ось вилки, 7 - подушка, 8 - втулка, 9 - соединительный кронштейн
педали тормоза, 10 - педаль тормоза, 11 - накладка педали тормоза, 12 -
возвратная пружина, 13 - рычаг педали тормоза, 14 - стопорные шайбы.
Примечание: при сборке на поверхности, указанные стрелками, нанесите
специальную консистентную смазку.
Примечание:
- Установка производится в порядке, обратном снятию.
- Моменты затяжки указаны на сборочном рисунке и в тексте.
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
Примечание:
- (Модели без системы курсовой устойчивости) После отсоединения провода
подождите 90 секунд перед продолжением работы.
- (Модели с системой курсовой устойчивости) Перед отсоединением провода,
после выключения зажигания подождите 6 минут.
Внимание (Lexus LX-570): перед отсоединением аккумуляторной батареи при
помощи диагностического тестера отключите функцию автоматического
складывания колонки (при выключенном зажигании). а) Включите зажигание.
Установите рулевую колонки в нижнее положение и полностью вытяните ее.
б) Выключите зажигание и отсоедините провод от
отрицательной клеммы аккумуляторной батареи.
2. (Lexus LX-570) Отверните болты, снимите подушку безопасности для
коленей водителя и отсоедините ее разъем.
Внимание: перед снятием подушки безопасности убедитесь, что провод
отсоединен от отрицательной клеммы аккумуляторной батареи.
Момент затяжки.......................10 Н-м

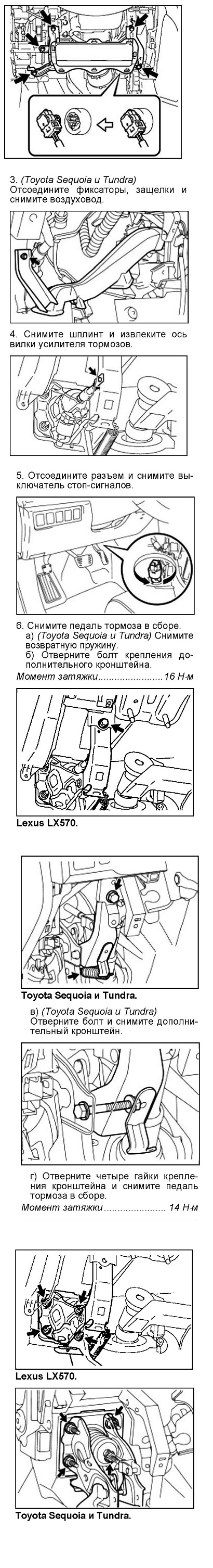

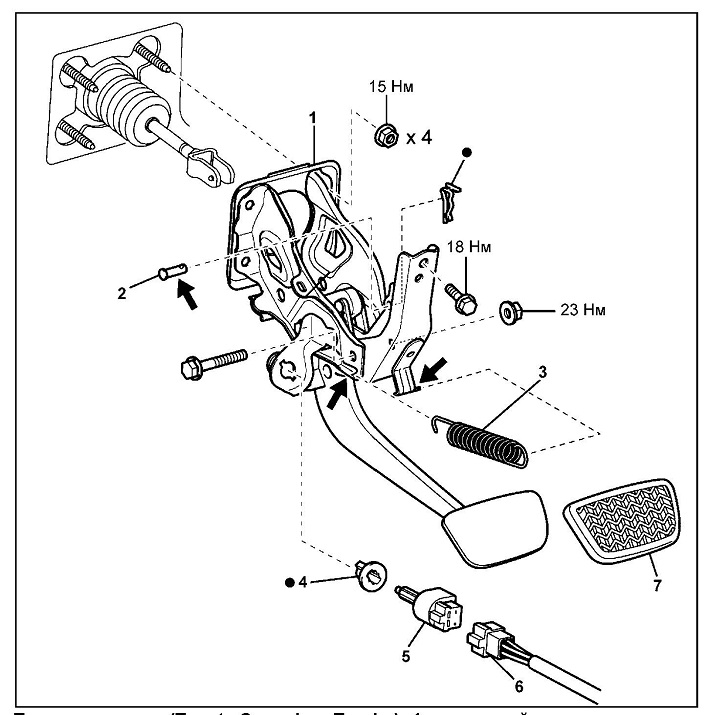

Педаль тормоза (Toyota Sequoia и Tundra). 1 -
кронштейн педали тормоза, 2 - ось вилки, 3 - возвратная пружина, 4 -
регулятор, 5 - выключатель стоп-сигналов, в - разъем, 7 - накладка
педали.
Примечание: при сборке на поверхности, указанные стрелками, нанесите
специальную консистентную смазку.
