Toyota Sequoia. Проверка и регулировка углов установки задних колес

Внимание: (для моделей с системой VSC) после регулировки углов установки или после снятия деталей подвески необходимо провести инициализацию системы VSC:

- Установите рулевое колесо в положение прямолинейного движения.

- Отсоедините провод от отрицательной клеммы АКБ на время более 2 секунд, затем подсоедините провод.

- Проведите калибровку датчика замедления и бокового перемещения (см. главу "Системы улучшения управляемости автомобиля").

Проверка и регулировка развала

1. Проверьте развал задних колес, а) Установите прибор для измерения развала продольного и поперечного наклона оси поворота. Внимание: проверка производится

при ненагруженном автомобиле.

б) Проверьте развал задних колес Номинальное значение:

Модели с пневматической задней подвеской:

Кроме моделей

с 2008 г..........................-1°29'±45'

Модели с 2008 г.....................-1 '51'

Модели с пружинной задней подвеской:

Кроме моделей

с 2008 г..........................-1°13'+45'

Модели SR5 и Limited с 2008 г.......................
Модели Platinum

с 2008 г...................................-1 °51'

в) Снимите прибор для измерения развала продольного, поперечного наклона оси поворота и переходник. Если развал не соответствует номинальному значению, отрегулируйте его. 2. Регулировка величины развала.

а) Ослабьте регулировочный болт с передней части нижнего рычага №1.

б) Отрегулируйте угол развала вращением регулировочного кулачка с передней части нижнего рычага №1.

в) Затяните регулировочный болт. Момент затяжки..................... 250 Н М


Проверка и регулировка схождения

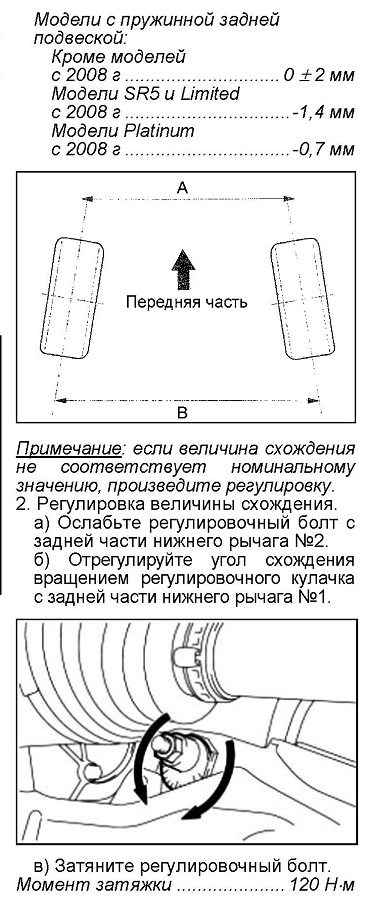

1. Измерьте величину схождения. Если она не соответствует заданным условиям, то произведите регулировку. Номинальное значение (В - А):

Модели с пневматической задней подвеской:

Кроме моделей

с 2008 г..............................О +2 мм

Модели с 2008 г..................-0,7 мм

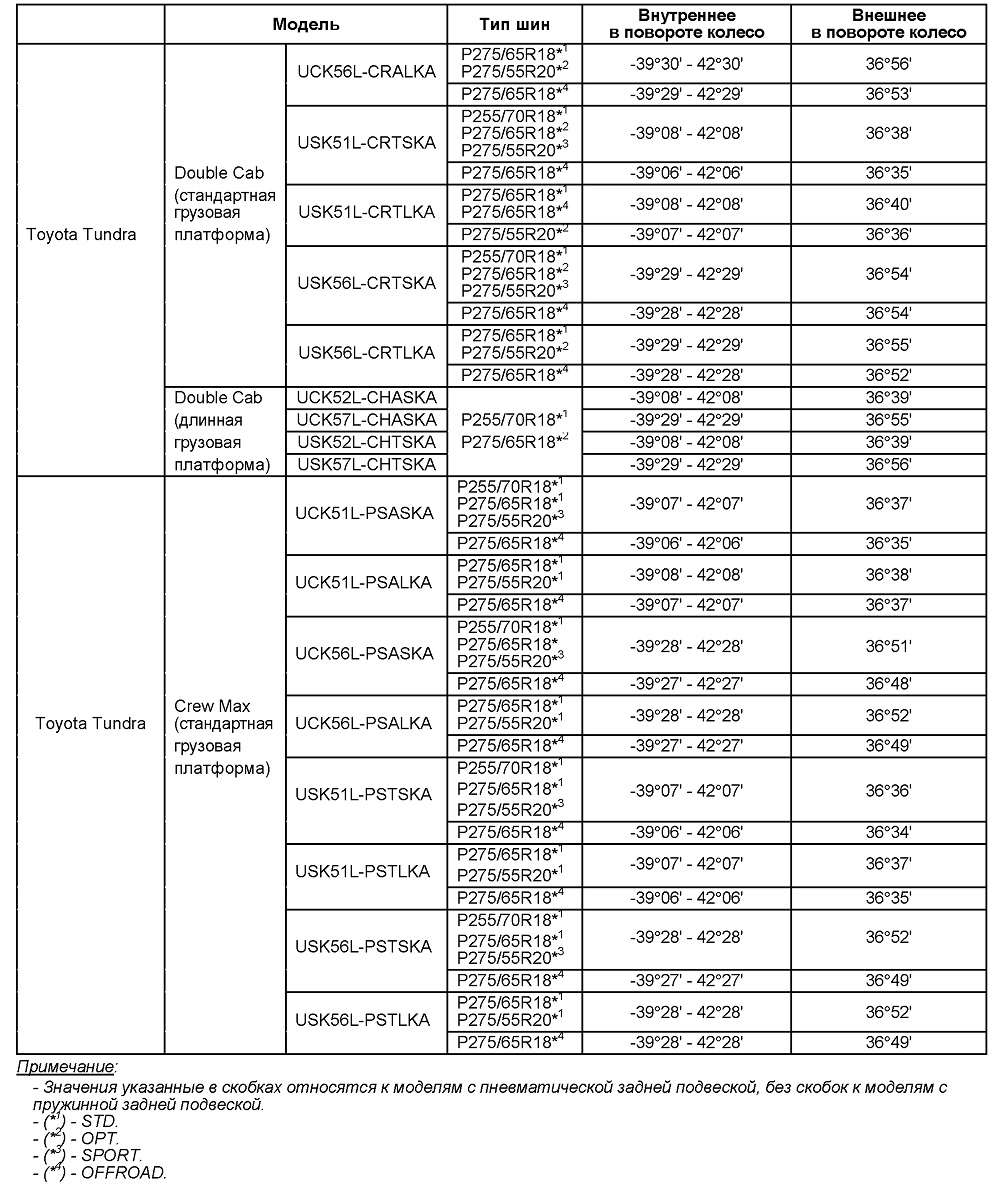

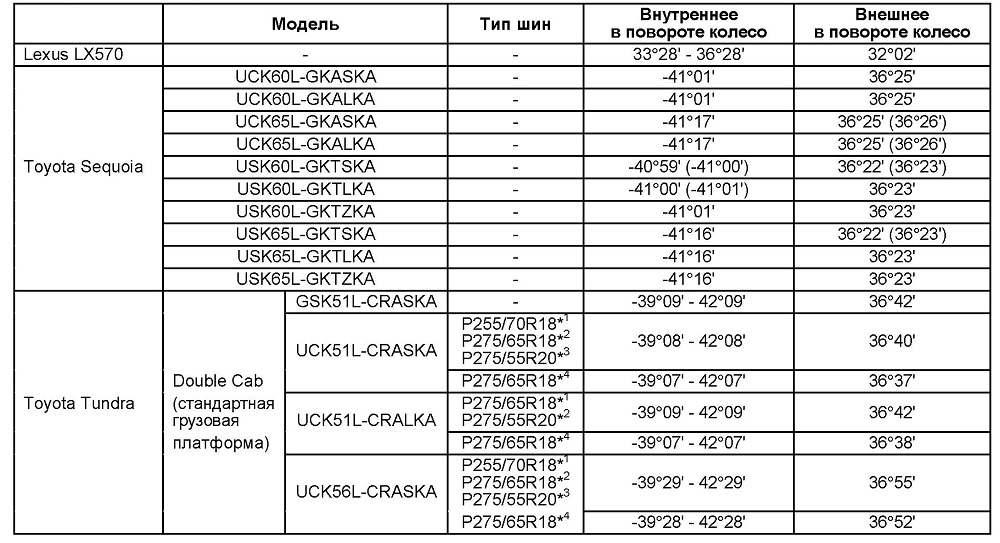

Таблица. Углы поворота колес.

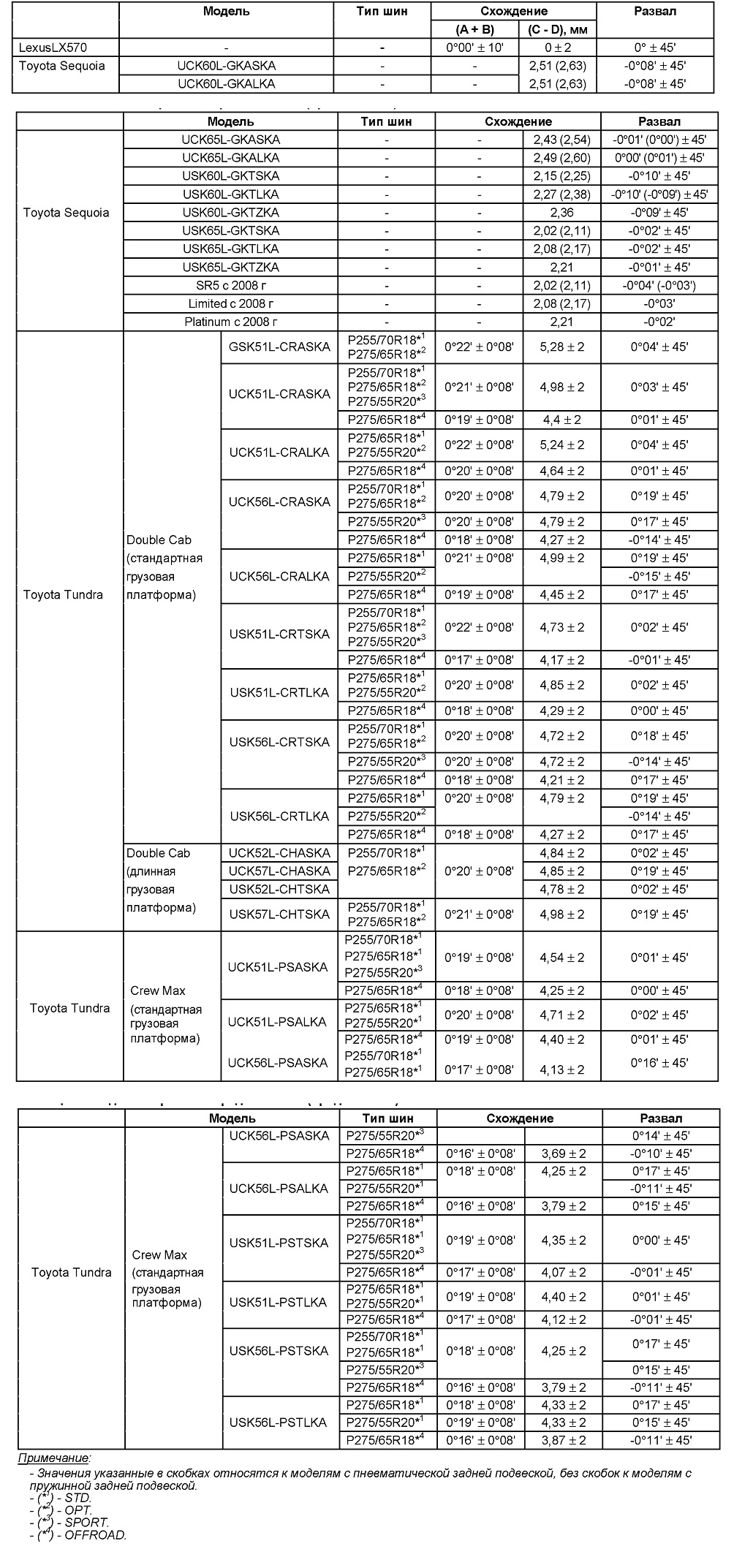

Таблица. Схождение и развал передних колес.

Таблица. Продольный и поперечный наклоны оси поворота.
