Toyota Tundra / Sequoia / Lexus LX-570. Снятие стойки передней подвески

Toyota Tundra / Sequoia / Lexus LX-570. Снятие стойки передней подвески

1. Снимите переднее колесо.

2. Снимите грязезащитные щитки и нижний кожух защиты двигателя (см. главу "Кузов").

3. (Toyota Sequoia с системой AVS) Отсоедините разъем, отверните два болта и снимите привод системы AVS со стойки передней подвески.

7. (Lexus LX-570) Отверните болт, гайку и отсоедините провод датчика частоты вращения колеса от поворотного кулака (А) и верхнего рычага (В).

Момент затяжки.......................13 Н-м

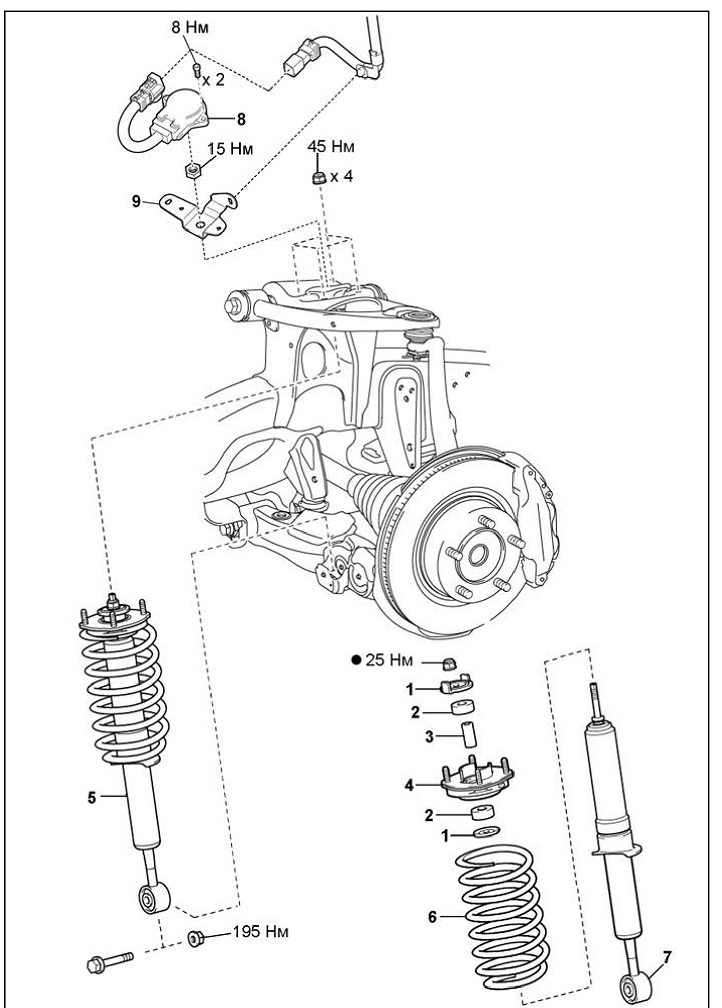

Снятие и установка стойки передней подвески (Toyota Sequoia и Tundra). 1 - шайба, 2 - подушка, 3 - втулка (модели с системой AVS), 4 - верхняя опора, 5 - стойка передней подвески в сборе, 6 - пружина, 7 - амортизатор, 8 - привод системы AVS (модели с системой AVS), 9 - кронштейн.

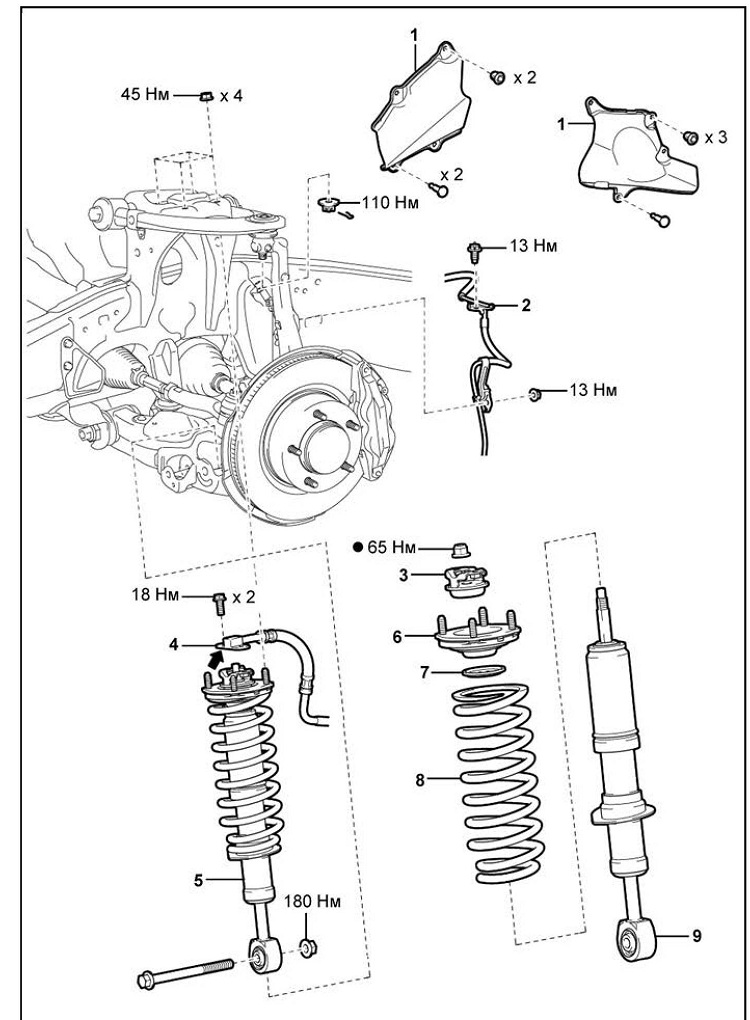

Снятие и установка стойки передней подвески (Lexus LX-570). 1 - уплотнитель подкрылка, 2 - провод датчика частоты вращения колеса, 3 - шайба, 4 - привод системы AVS, 5 - стойка передней подвески в сборе, 6 - верхняя опора, 7 - шайба, 8 - пружина, 9 - амортизатор.
Примечание: при сборке на детали, отмеченные стрелкой, нанесите специальную консистентную смазку.
