Toyota Tundra / Sequoia / Lexus LX-570. Установка головки блока цилиндров двигателя 3UR-FE (5,7 л)

1. Установите головку блока цилиндров.

а) Удалите остатки старой прокладки, протрите привалочные поверхности головки блока цилиндров.

б) Установите поршень цилиндра №1 немного после ВМТ такта сжатия.

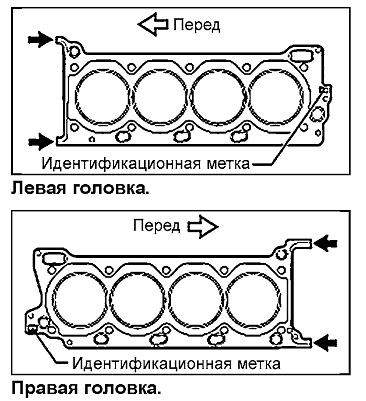

в) Установите прокладки головок блока цилиндров меткой вверх.

г) Установите головку на блок цилиндров.

д) Нанесите немного моторного масла на резьбу и под головки болтов, установите шайбы.

Примечание: если болты повреждены замените их.

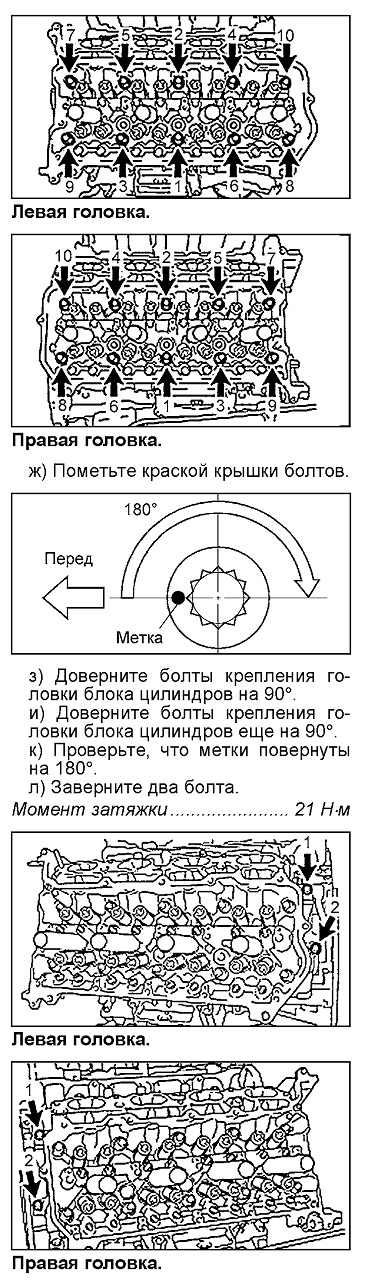

е) Равномерно, в несколько проходов затяните болты крепления головки блока цилиндров в последовательности, указанной на рисунке.

Момент затяжки.......................36 Н-м

2. Установите крышки стержней клапана и гидрокомпенсаторы.

3. Установите коромысла.

а) Нанесите немного моторного масла на гидрокомпенсаторы и крышки стержней клапанов.

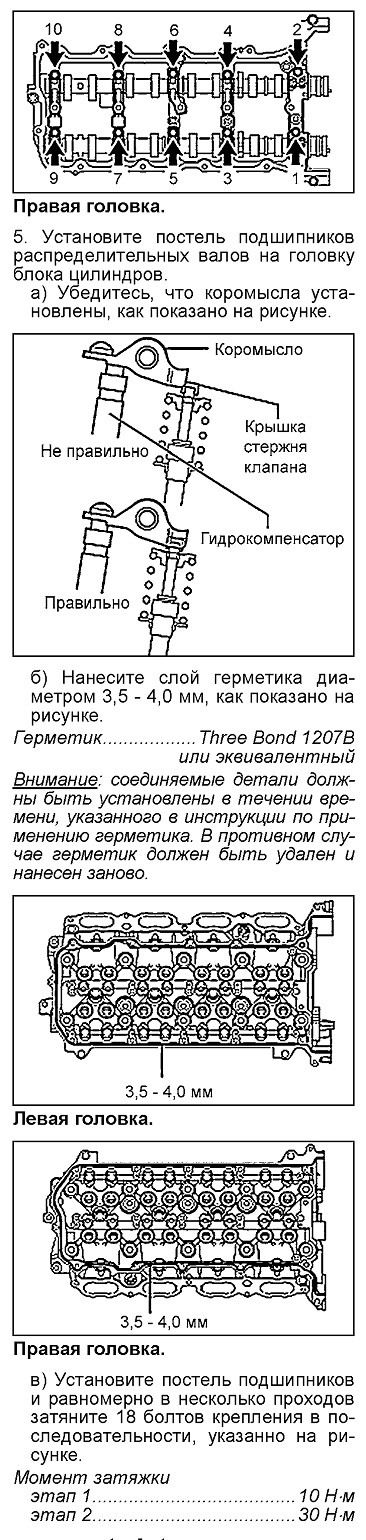

б) Установите коромысла, как показано на рисунке.

ж) Подсоедините вентиляционный шланг к крышкам головок блока цилиндров.

7. Установите выпускные коллекторы (см. раздел "Двигатель в сборе").

8. Подсоедините провод к отрицательной клемме аккумуляторной батареи.
