Toyota Tundra / Sequoia / Lexus LX-570. Установка привода ГРМ двигателя 3UR-FE (5,7 л) - часть 2

11. Установите натяжитель цепи привода ГРМ левой головки блока цилиндров.

а) Поверните стопорную пластину натяжителя почасовой стреле и нажмите на плунжер натяжителя, как показано на рисунке.

б) Поверните стопорную платину против часовой стрелки, совместив отверстия в пластине и корпусе натяжителя, и вставьте подходящий стержень в отверстия.

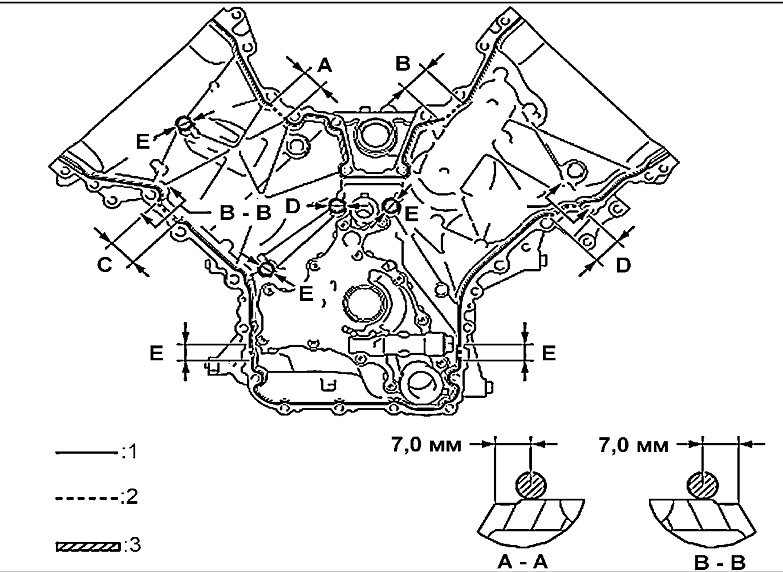

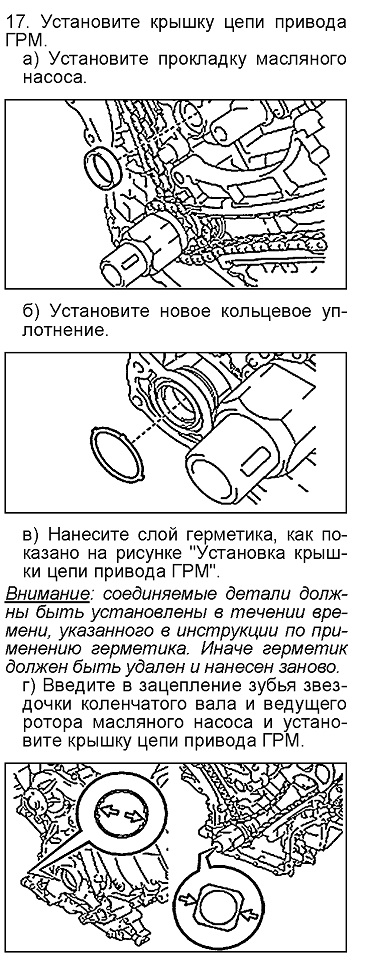

Установка крышки цепи привода ГРМ. 1 - сплошная линия, 2 - пунктирная линия, 3 - диагональная линия, А=27,5 мм, В=32,5 мм, С=35,0 мм, 6=34,5 мм, Е=16,0 мм, F=18,0 мм.

д) Временно заверните 28 болтов и гайку крышки цепи привода ГРМ.

Момент затяжки........................23 Н-м

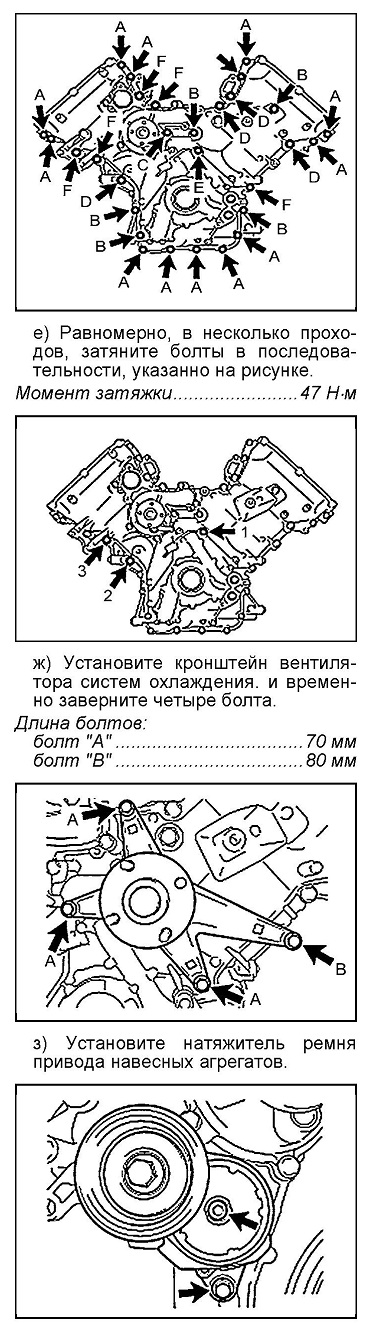

Длина болтов:

болт "А"....................................25 мм

болт "В"....................................55 мм

болт "С"....................................70 мм

болт "D"....................................35 мм

болт "Е"....................................55 мм

болт "F".....................................80 мм
