Toyota Hilux. Схемы электрооборудования (модели до 2011 г.) - часть 5







Схема  10

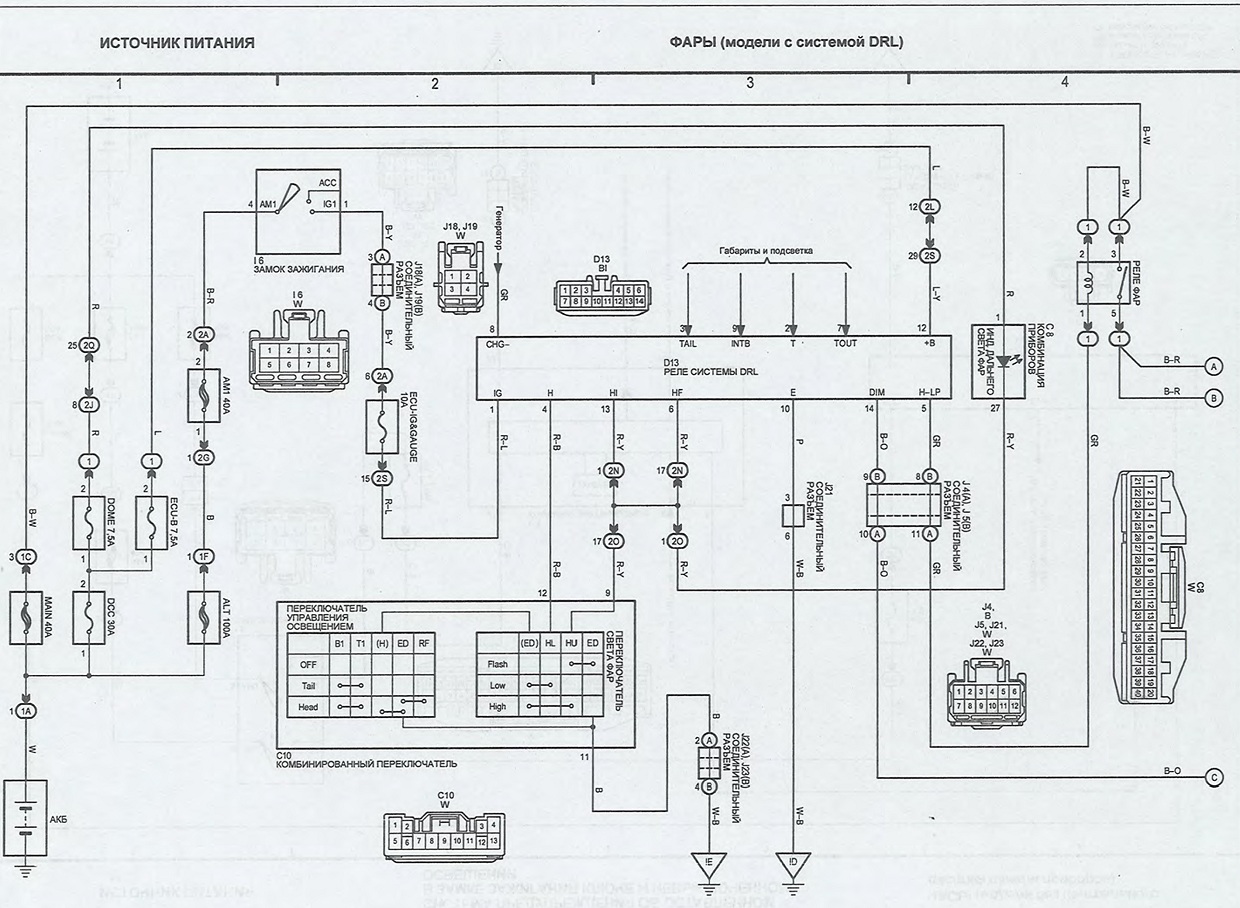

Схема  11

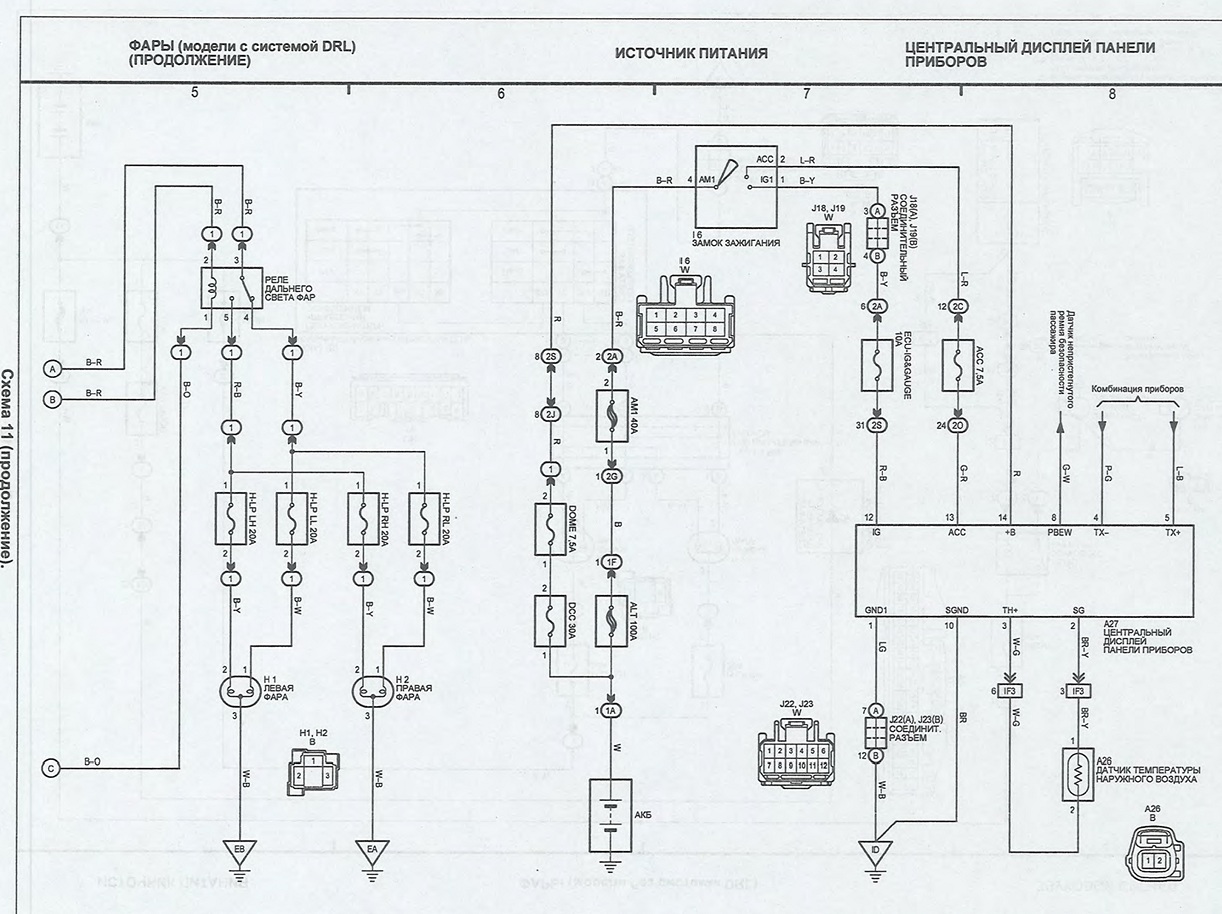

Схема 11 (продолжение)
