Toyota Hilux. Схемы электрооборудования (модели до 2011 г.) - часть 1

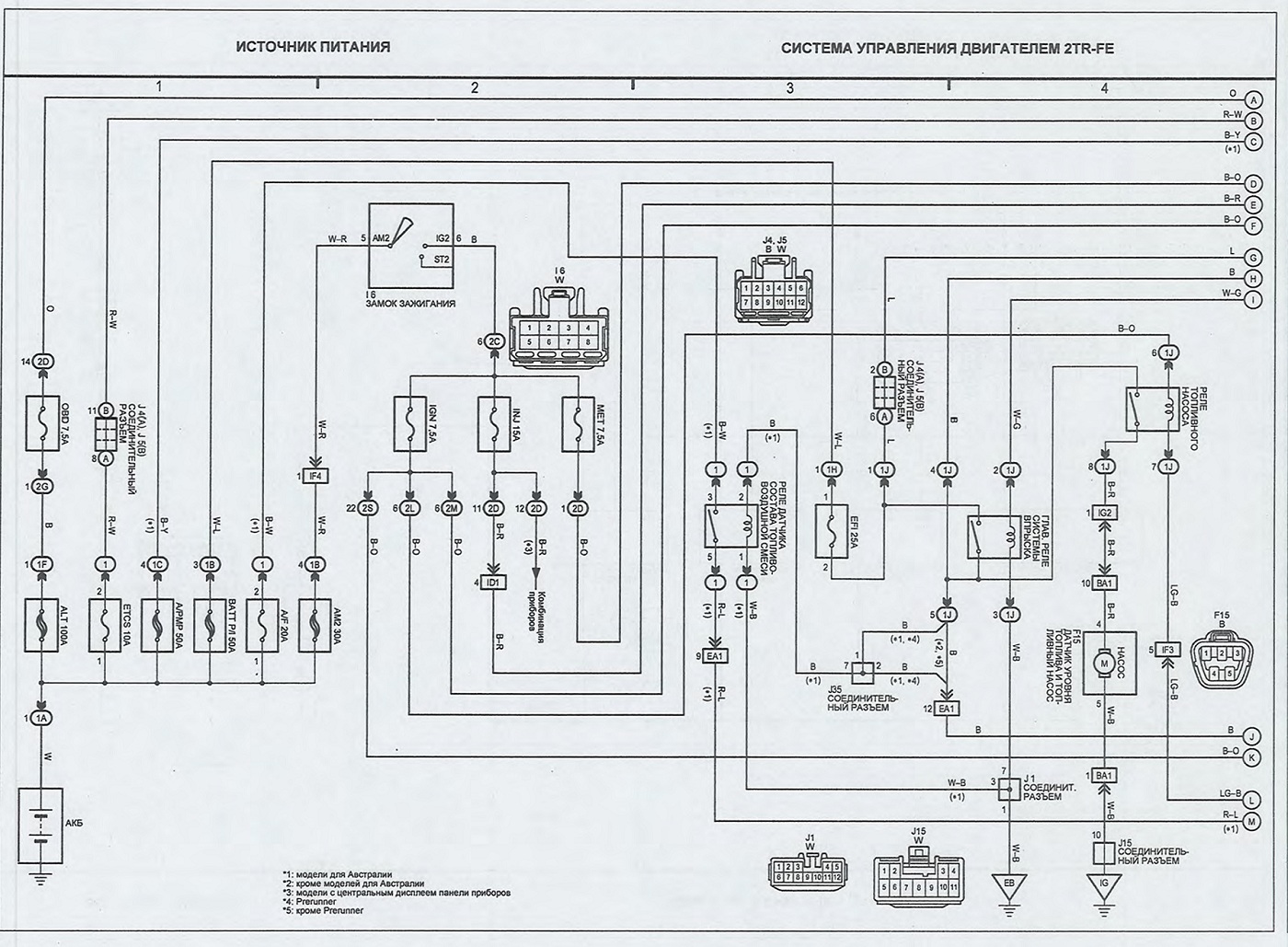

Схема 1













Схема 2



















Схема 3

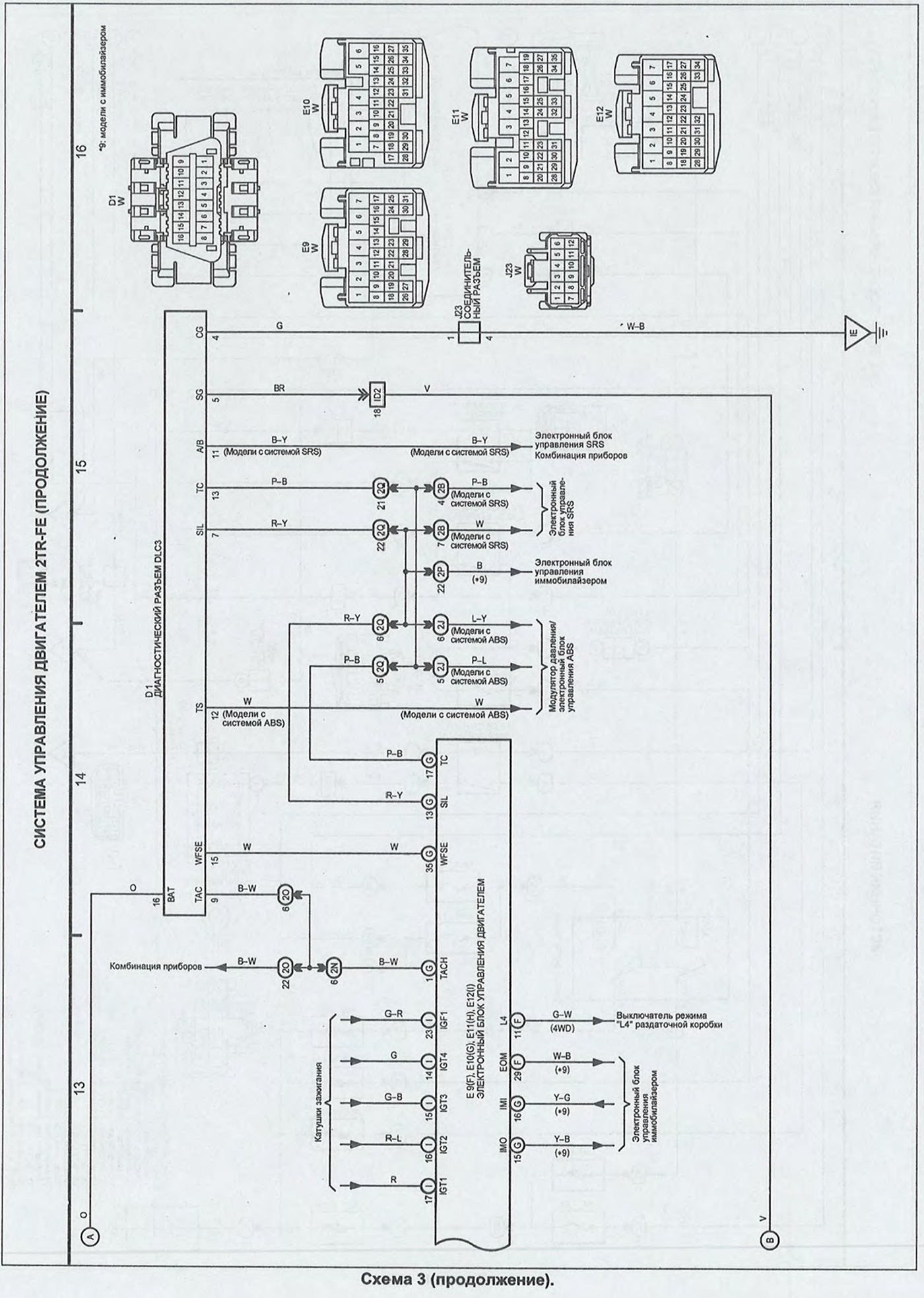

Схема 3 (продолжение).











Схема 3 (продолжение).
