Toyota Hilux. Электропривод стеклоподъемников

Toyota Hilux. Электропривод стеклоподъемников

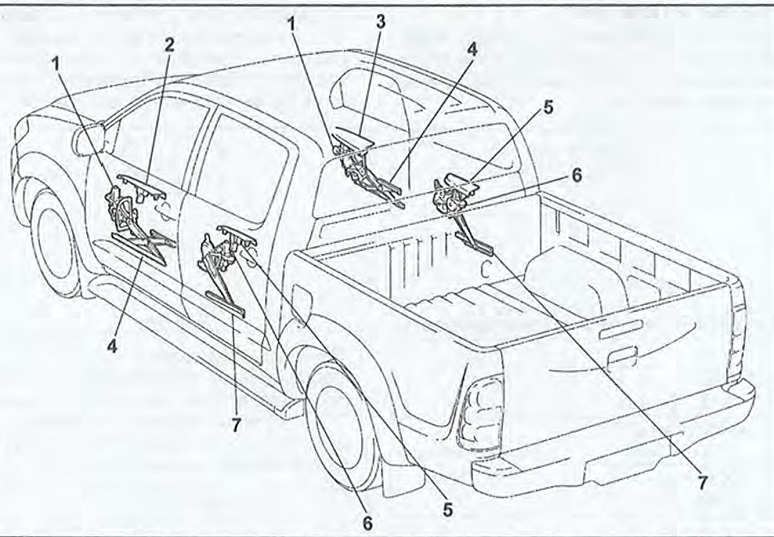

Расположение компонентов (электропривод стеклоподъемников). 1 - электропривод стеклоподъемника передней двери, 2 - главный переключатель управления стеклоподъемниками, 3 - переключатель управления стеклоподъемником двери пассажира, 4 - механизм стеклоподъемника передней двери, 5 - переключатель управления стеклоподъемником задней боковой двери, 6 - электропривод стеклоподъемника задней боковой двери, 7 - механизм стеклоподъемника задней боковой двери.

Проверка работы

1. Проверка функционирования (режим "MANUAL").

а) Включите зажигание "ON".

б) Проверьте главный переключатель управления стеклоподъемниками, открывая и закрывая каждое из стекол.

в) Проверьте переключатели управления стеклоподъемниками на дверях, открывая и закрывая каждое из стекол.

г) Установите выключатель блокировки стеклоподъемников в положение "LOCK" и убедитесь, что стекла открываются и закрываются только с помощью главного переключателя на двери водителя.

2. Проверка функционирования (режим "AUTO").

а) Включите зажигание "ON".

б) Переведите кнопку стеклоподъемника двери водителя на главном переключателе в положение "AUTO DOWN" и убедитесь, что стекло полностью открывается.

в) Переведите кнопку стеклоподъемника двери водителя на главном переключателе в положение "AUTO UP" и убедитесь, что стекло полностью закрывается.

г) Во время работы режима "AUTO DOWN" переведите кнопку стеклоподъемника двери водителя в положение "UP" и убедитесь, что стекло остановилось (при длительном удержании кнопки в положении "UP" стеклоподъемник начнет функционировать в режиме "MANUAL").

д) Во время работы режима "AUTO UP" переведите кнопку стеклоподъ-

емника двери водителя в положение "DOWN" и убедитесь, что стекло остановилось (при длительном удержании кнопки в положении "DOWN" стеклоподъемник начнет функционировать в режиме "MANUAL"), е) Аналогично проверьте переключатели на остальных дверях.

3. Проверка функционирования при

выключении зажигания.

а) Переведите ключ зажигания из положения "ON" в положение "OFF" и убедитесь, что стеклоподъемники управляются с главного переключателя на двери водителя. Откройте и закройте дверь водителя и убедитесь, что стеклоподъемники не управляются.

б) Переведите ключ зажигания из положения "ON" в положение "OFF" и убедитесь, что по истечении примерно 45 секунд стеклоподъемники не управляются.

в) Переведите ключ из положения "ON" в положение "OFF", откройте дверь водителя, переведите кнопку стеклоподъемника на главном переключателе в положение "AUTO UP" или "AUTO DOWN", закройте дверь водителя и убедитесь, что стекло полностью закрывается или открывается в автоматическом режиме. Убедитесь, что после окончания операции стеклоподъемник двери водителя не управляется.

4. Проверка функции предотвращения

от защемлений.

Примечание:

- При проверке не защемите руки или тело, не используйте для проверки неподходящие предметы.

- После процедуры инициализации несколько раз переведите стекло в верхнее и нижнее положение в режиме "MANUAL".

- Функция предотвращения защемления действует при подъеме стекла в режиме "AUTO UP" и "MANUAL UP".

а) Полностью откройте стекло.

б) Установите рукоятку молотка в положение полного закрытия у рамки двери.

в) Полностью закройте стекло в режиме "AUTO UP" - стекло после касания рукоятки должно, не защемляя ее, начать двигаться вниз примерно на 200 мм.
г) При движении стекла вниз переведите кнопку в положение "UP" и убедитесь, что стекло не закрывается.

5. Проверка подсветки главного переключателя на двери водителя.

Включите зажигание и убедитесь, что подсветка переключателя управления стеклоподъемником включилась.

6. Проверка подсветки переключателей на дверях пассажиров.

а) Переведите выключатель блокировки стеклоподъемников в положение "UNLOCK".

б) При подсоединенных разъема включите зажигание и убедитесь, что подсветка переключателей включилась.

Инициализация

Примечание:

- Данная процедура (инициализация импульсного датчика) производится после отсоединения аккумуляторной батареи, переключателя управления стеклоподъемником, жгутов проводов, после снятия или замены электропривода и механизма стеклоподъемника, реле IG1 предохранителей "ALT", "АМ1", "IG1", "PWR", "DOOR" и "ECU-IG&GAUGE".

- Без проведения данной процедуры стеклоподъемники могут не работать в автоматическом режиме, может не работать управление стеклоподъемниками двери пассажира и задних боковых дверей с главного переключателя на двери водителя, также не будет работать функция предотвращения от защемлений.

- Выполните данную процедуру для каждого из стеклоподъемников.

- Не выполняйте данную процедуру для нескольких стеклоподъемников одновременно.

1. Включите зажигание.

2. Опустите стекло примерно наполовину (от положения полного закрытия).

3. Переведите переключатель в положение "AUTO UP" и удерживайте его до полного закрытия стекла и еще в течение 1 секунды после этого.

4. Отпустите переключатель управления стеклоподъемником и убедитесь, что стекло не опускается.

Если стекло опускается, на 10 секунд отсоедините отрицательную клемму аккумуляторной батареи и проведите процедуру повторно.

5. В случае, если инициализация не выполняется при помощи вышеописанного метода, удерживайте переключатель в положении "AUTO UP" в течение 12 секунд.

Примечание: при длительном удерживании переключателя в положении "AUTO UP" срабатывает тепловой предохранитель, в этом случае выждите некоторое время и повторите процедуру инициализации.

6. Убедитесь, что стеклоподъемники открываются и закрываются в автоматическом режиме, и что работает функция предотвращения от защемлений. В противном случае повторите процедуру инициализации.
