Toyota Hilux. Разборка задней двери

Toyota Hilux. Разборка задней двери - часть 1

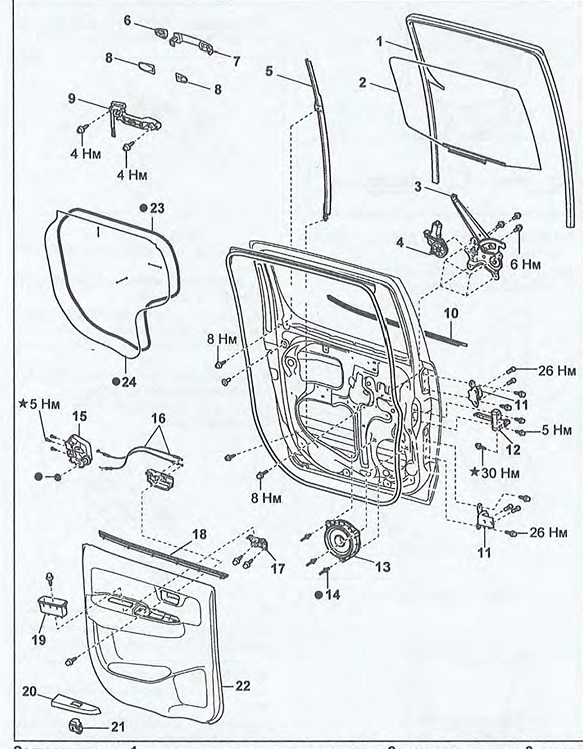

Задняя дверь. 1 - направляющая стекла двери, 2 - стекло двери, 3 - механизм стеклоподъемника двери, 4 - электродвигатель стеклоподъемника двери, 5 - кронштейн направляющей стекла двери, 6 - крышка наружной ручки открывания двери, 7 - наружная ручка открывания двери, 8 - прокладка наружной ручки открывания двери, 9 - кронштейн наружной ручки открывания двери, 10 - наружный уплотнитель стекла двери, 11 - петля двери, 12 - ограничитель хода двери, 13 - динамик, 14 - заклепка, 15 - замок двери, 16 - трос привода замка двери, 1.7 - кронштейн отделочной панели двери, 18 - внутренний уплотнитель стекла двери, 19 - вспомогательная ручка, 20 - отделка выключателя стеклоподъемника двери, 21 - выключатель стеклоподъемника двери, 22 - отделочная панель двери, 23 - липкая лента, 24 - крышка сервисного отверстия двери.

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи и выждите не менее 90 секунд.

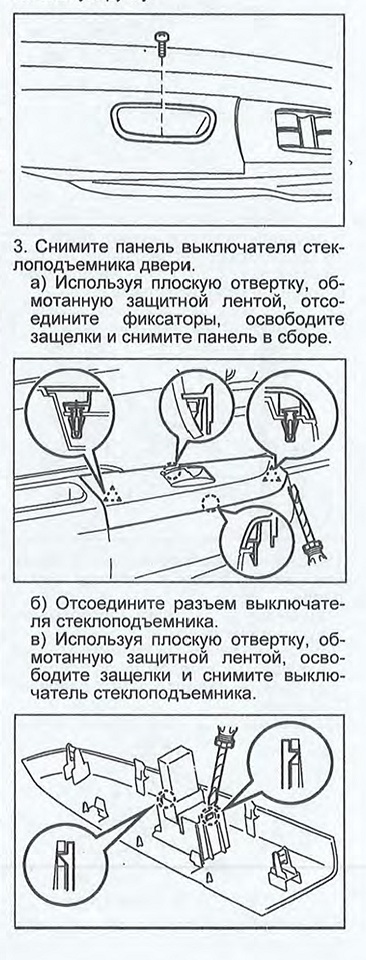

2. Отверните винт и снимите вспомогательную ручку.

4. Снимите отделочную панель двери.

а) Отверните винт А" и выньте фиксатор "В".

б) Используя плоскую отвертку, обмотанную защитной лентой, отсоедините фиксаторы и снимите отделочную панель.

Примечание:

- Если не удается отсоединить какой-либо из фиксаторов при помощи отвертки, отсоедините его, потянув нижнюю часть отделочной панели на себя.

- Фиксатор "С" при установке необходимо заменить на новый.

- Чтобы предотвратить повреждения двери, наклейте защитную ленту на дверь в местах, показанных на рисунке стрелками.
