Toyota Hilux. Разборка передней двери

Toyota Hilux. Разборка передней двери - часть 1

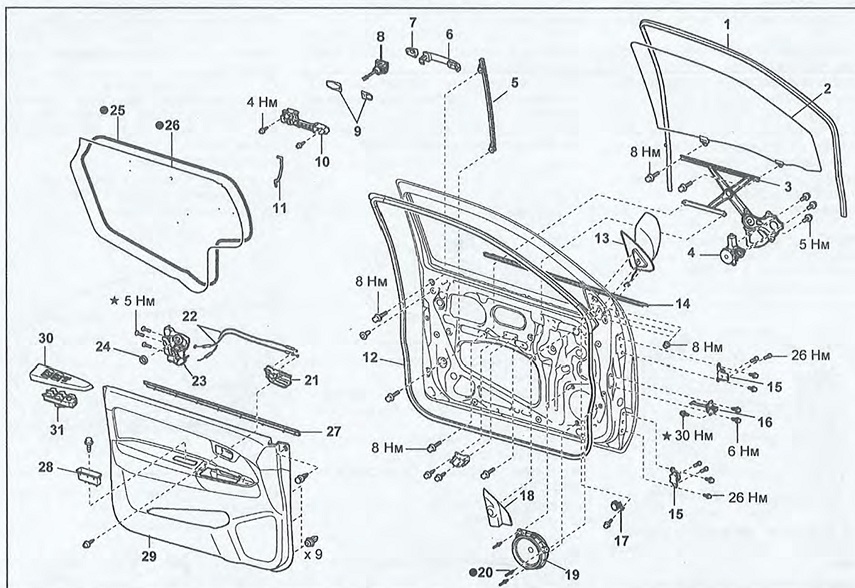

Передняя дверь. 1 - направляющая стекла двери, 2 - стекло двери, 3 - механизм стеклоподъемника двери, 4 - электродвигатель механизма стеклоподъемника двери, 5 - кронштейн направляющей стекла двери, 6 - наружная ручка открывания двери, 7 - крышка наружной ручки открывания двери, 8 - цилиндр замка двери, 9 - прокладка наружной ручки открывания двери, 10 - кронштейн наружной ручки открывания двери, 11 - тяга привода замка двери, 12 - уплотнитель двери, 13 - боковое зеркало заднего вида, 14 - наружный уплотнитель стекла двери, 15 - петля двери, 16 - ограничитель хода двери, 17 - дополнительный динамик, 18 - внутренняя крышка бокового зеркала заднего вида, 19 - динамик, 20 - заклепка, 21 - внутренняя ручка открывания двери, 22 - трос привода замка две^и, 23 - замок двери, 24 - уплотнитель жгута проводов, 25 - липкая лента, 26 - крышка сервисного отверстия двери, 27 - внутренний уплотнитель стекла двери, 28 - вспомогательная ручка, 29 - отделочная панель двери, 30 - отделка переключателя стеклоподъемников дверей, 31 - переключатель стеклоподъемников дверей.

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи и выждите не менее 90 секунд.

2. Снимите внутреннюю крышку бокового зеркала заднего вида (см. раздел "Зеркала заднего вида").

3. Отверните винт и снимите вспомогательную ручку.
4. Снимите главную панель управления стеклоподъемниками (со стороны водителя) / панель выключателя стеклоподъемника (со стороны пассажира).

а) Используя плоскую отвертку, обмотанную защитной лентой, отсоедините фиксатор(ы), освободите защелки и снимите панель в сборе.

5. Снимите отделочную панель двери.

а) Отверните винт "А" и выньте фиксатор "В".

б) Используя плоскую отвертку, обмотанную защитной лентой, отсоедините фиксаторы и снимите отделочную панель.

Примечание:

- Если не удается отсоединить какой-либо из фиксаторов при помощи отвертки, отсоедините его, потянув нижнюю часть отделочной панели на себя.

- Фиксатор "С" при установке необходимо заменить на новый.

- Чтобы предотвратить повреждения двери, наклейте защитную ленту на дверь в местах, показанных на рисунке стрелками.

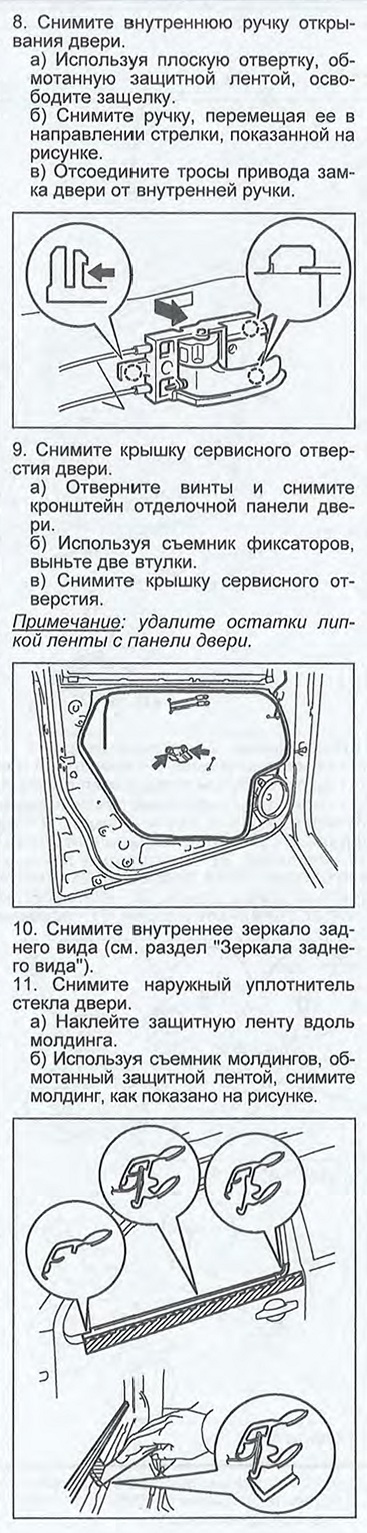

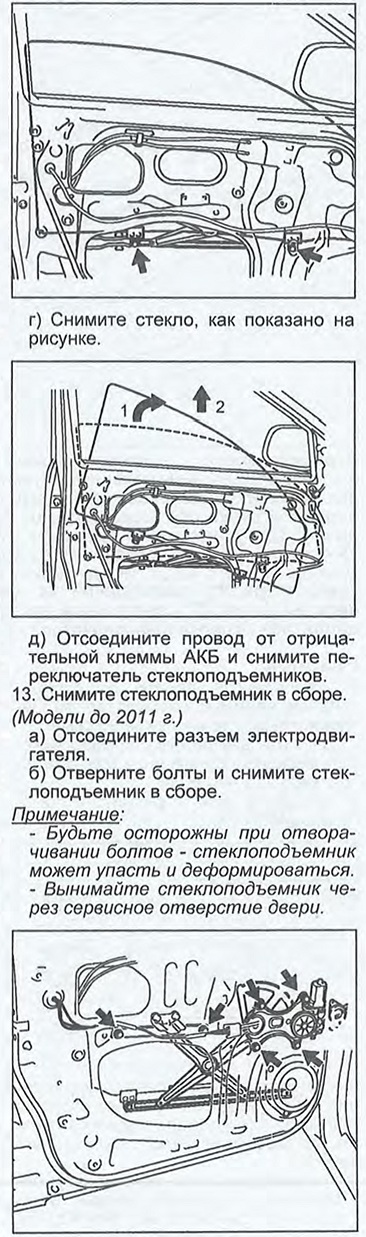

12. Снимите стекло двери.

а) Временно подсоедините провод к отрицательной клемме АКБ и установите переключатель стеклоподъемников.

б) Используя переключатель стеклоподъемников, опустите стекло двери так, чтобы в технологическом отверстии были видны болты крепления стекла.

в) Отверните болты.

Примечание: будьте осторожны при отворачивании боптов - стекло может упасть и разбиться.

в) Отверните винты и снимите электродвигатель стеклоподъемника.
