Toyota Hilux. Передний бампер (снятие и установка)

 Снятие и установка (модели до 08.2008 г.)

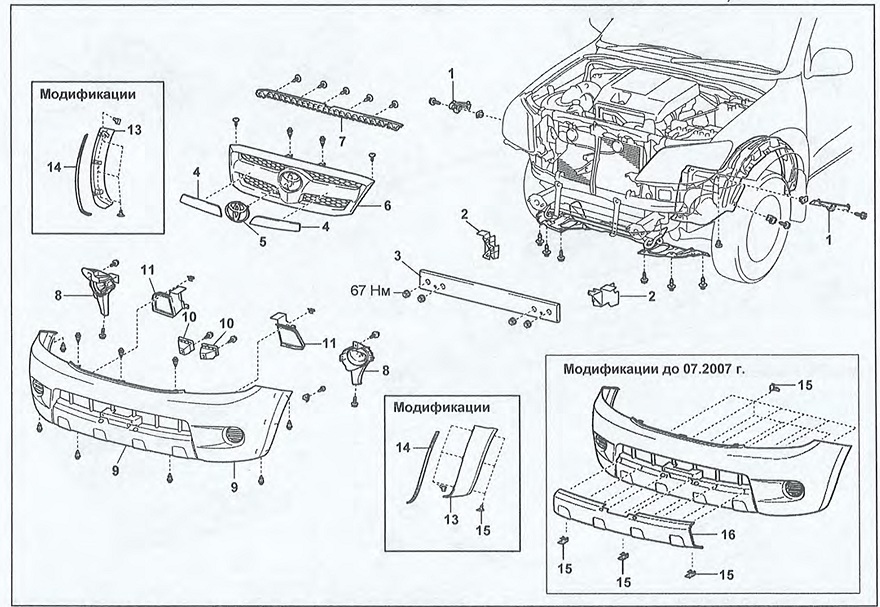

Передний бампер (модели до 08.2008 г.). 1 - боковой кронштейн переднего бампера, 2 - стойка усилителя переднего бампера, 3 - усилитель переднего бампера, 4 - накладка решетки радиатора (модификации), 5 - эмблема, 6 - решетка радиатора, 7 - держатель решетки радиатора, 8 - противотуманная фара (модификации), 9 - передний бампер, 10 - держатель переднего бампера, 11 - крышка, 12 - фиксатор, 13 - боковой молдинг переднего бампера, 14 - уплотнитель бокового молдинга переднего бампера, 15 - держатель, 16 - накладка переднего бампера.

Примечание: установка производится в порядке, обратном снятию.

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи и выждите не менее 90 секунд.

2. Снимите решетку радиатора.

а) Используя съемник фиксаторов, выньте два фиксатора.

б) Отверните винты.

в) Освободите защелки в нижней части решетки радиатора, потянув ее в направлении стрелки, показанной на рисунке, и снимите решетку.


Снятие и установка (модели 08.2008 г. - 08.2011 г.)



Передний бампер (модели 08.2008 г. - 08.2011 г.). 1 - боковой кронштейн переднего бампера, 2 - стойка усилителя переднего бампера, 3 - усилитель переднего бампера, 4 - вентиляционная решетка, 5 - передний бампер, 6 - боковой молдинг переднего бампера (модификации), 7 - противотуманная фара (модификации), 8 - уплотнитель решетки радиатора, 9 - решетка радиатора, 10 - эмблема, 11 - молдинг решетки радиатора, 12 - нижний молдинг решетки радиатора, 13 - крышка форсунки омывателя фары, 14 - форсунка омывателя фары в сборе с приводом, 15 - шланг омы-вателя фар.

Примечание: установка производится в порядке, обратном снятию.

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи и выждите не менее 90 секунд.

2. Снимите решетку радиатора.

а) Используя съемник фиксаторов, выньте два фиксатора.

б) Отверните винты.

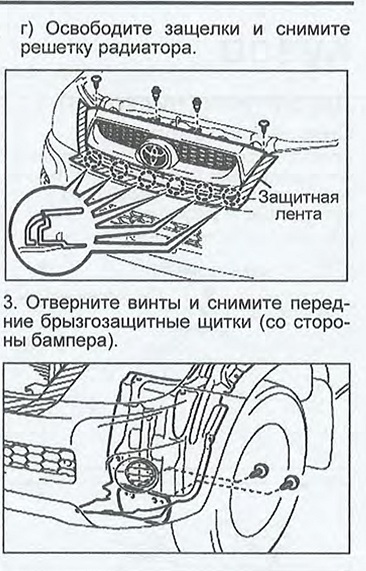

в) Наклейте защитную ленту в местах, показанных на рисунке.

в) Наклейте защитную ленту в местах, показанных на рисунке.

г) Освободите защелки и снимите бампер.

д) (Модификации) Отсоедините разъемы противотуманных фар.

е) (Модификации) Отсоедините шланг омывателя фар.

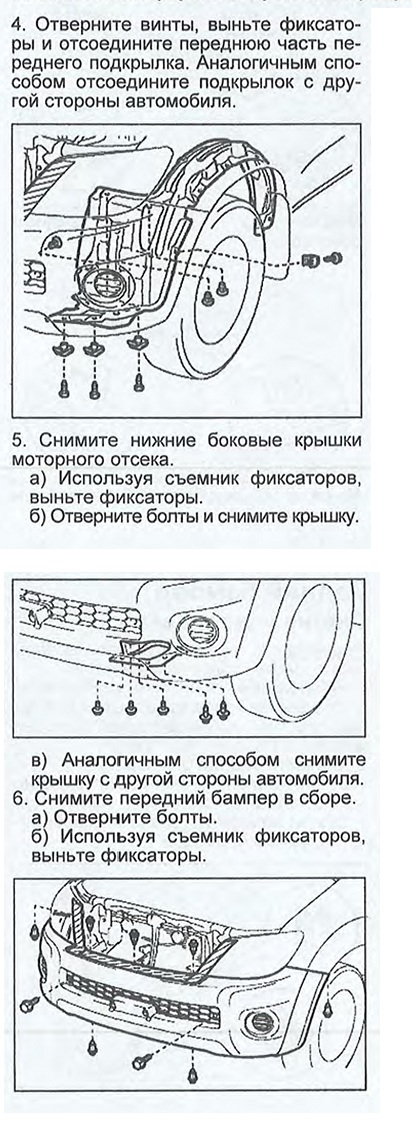

Снятие и установка (модели с 08.2011 г.)

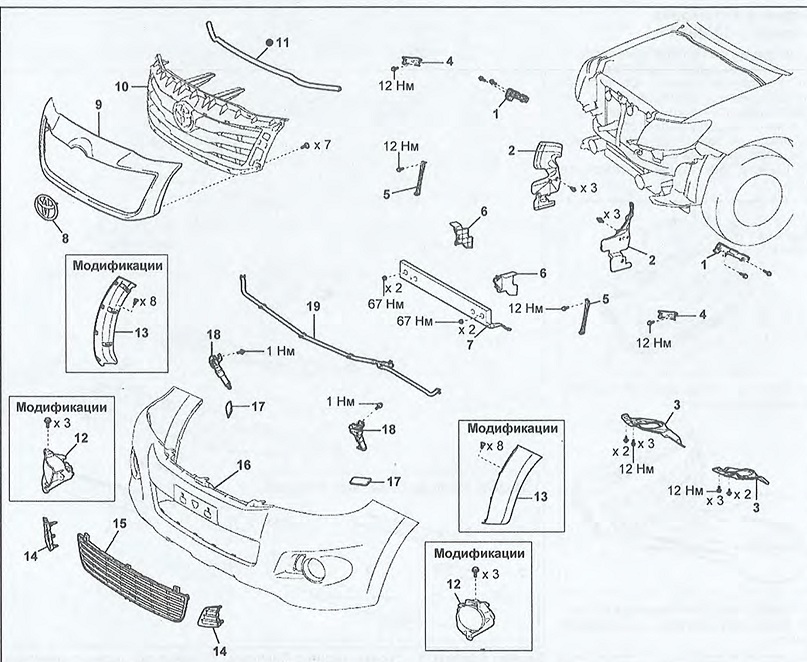

Передний бампер (модели с 08.2011 г.). 1 - боковой кронштейн переднего бампера, 2 - боковой дефлектор радиатора системы охлаждения, 3 - нижняя боковая крышка моторного отсека, 4 - кронштейн, 5 - передний кронштейн переднего бампера, 6 - стойка усилителя переднего бампера, 7 - усилитель переднего бампера, 8 - эмблема, 9 - молдинг решетки радиатора, 10 - решетка радиатора, 11 - уплотнитель решетки радиатора, 12 - противотуманная фара, 13 - боковой молдинг переднего бампера, 14 - боковая вентиляционная решетка, 15 - центральная вентиляционная решетка, 16 - передний бампер, 17 - крышка форсунка омывателя фары, 18 - форсунка омывателя фары в сборе с электроприводом, 19 - шлаг омывателя фар.

Примечание: установка производится в порядке, обратном снятию.

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи и выждите не менее 90 секунд.

2. Снимите решетку радиатора.

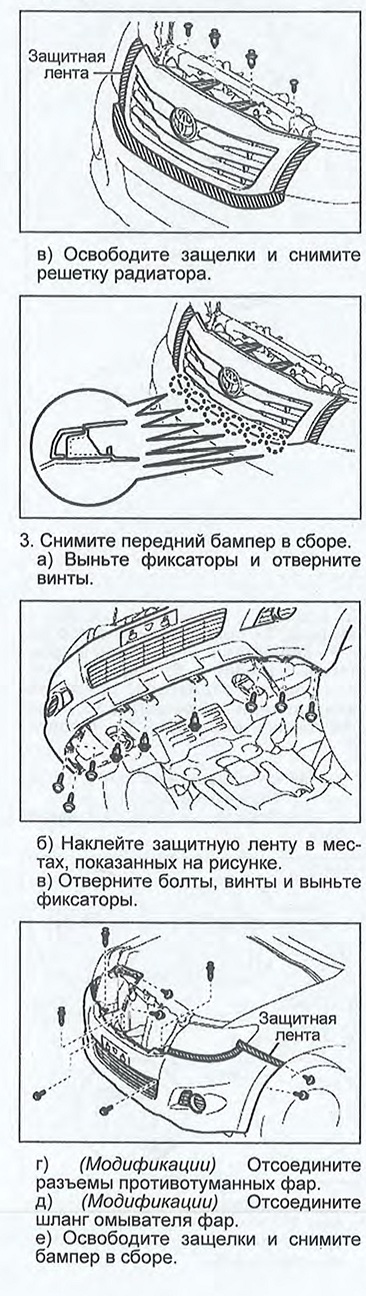

а) Наклейте защитную ленту в местах, показанных на рисунке.

б) Выньте фиксаторы и отверните винты.


Разборка и сборка

При разборке и сборке руководствуйтесь соответствующим сборочным рисунком "Передний бампер".
