Toyota Hilux. Проверка элементов систем улучшения управляемости автомобиля

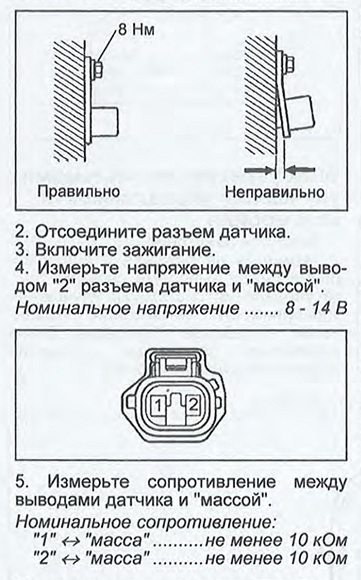

Датчики частоты вращения колес



 1. Проверьте правильность установки датчика частоты вращения колеса и соответствие момента затяжки болта крепления датчика допустимому значению.

Момент затяжки.........................9 Н м










Выключатель стоп-сигналов

1. Отсоедините разъем от выключателя стоп-сигналов.

2. Проверьте сопротивление между выводами "1" и "2" выключателя стоп сигналов.

Номинальное сопротивление: Выключатель

нажат......................не менее 10 кОм

Выключатель

отжат.........................не более 1 Ом


3. Измерьте напряжение между выводом "2" разъема датчика и "массой". Номинальное

сопротивление.......................11 - 14 В







Датчик замедления и бокового перемещения

1. Отсоедините разъем датчика.

2. Включите зажигание.

3. Измерьте напряжение между выводом "4" разъема датчика замедления и бокового перемещения и "массой" при включенном зажигании.

Номинальное

напряжение..............................11 -14 В

4. Измерьте сопротивление между выводом "1" разъема датчика замедления и бокового перемещения и "массой" при включенном зажигании. Номинальное

сопротивление.............не более 1 Ом










Проверка датчика разрежения в контуре вакуумного усилителя

1. Выключите зажигание и отсоедините разъем от датчика.

2. Проверьте сопротивление между выводами датчика.

Номинальное сопротивление:

Двигатель работает

на холостом ходу.....не менее 10 Ом

Зажигание выключено, педаль тормоза нажата несколько раз, чтобы выпустить вакуум.........менее 1 Ом







Проверка датчика уровня тормозной жидкости

1. Выключите зажигание, снимите крышку и фильтр бачка тормозной жидкости.

2. Отсоедините разъем от датчика.

3. Проверьте сопротивление между выводами датчика.

Номинальное сопротивление:

Датчик

в положении "OFF"..........1,9 -2,1 Ом

Датчик

в положении "ON"...........менее 1 Ом






Датчик включения стояночного тормоза

1. Проверьте наличие проводимости между выводом разъема датчика и "массой" при различных положениях выключателя.

Проводимость:

Нажат.........................................есть

Отжат.........................................нет




2. Проверьте сопротивление между выводом датчика и "массой". Номинальное сопротивление:

Нажат..........................более 10 кОм

Отжат.............................менее 1 Ом







Датчик усилия на педали тормоза

Примечание:

- Не снимайте датчик с педали тормоза.

- При неисправности датчика замените его в сборе с педалью тормоза.

1. Убедитесь, что датчик и проводка датчика надежно закреплены.

2. Проверьте сопротивление между выводами датчика.

Номинальное сопротивление:

Педаль нажата...........950 - 1050 Ом

Педаль отжата............203 - 223 Ом






Датчик положения рулевого колеса

Проверка датчика положения рулевого колеса описана в главе "Рулевое управление".

Выключатель "VSC OFF"

Проверьте сопротивление между выводами "3" и "4" выключателя. Номинальное сопротивление: Выключатель

отжат.....................не менее 10 кОм

Выключатель

нажат..........................не более 1 Ом

Примечание: если сопротивление не соответствует номинальному, замените выключатель.

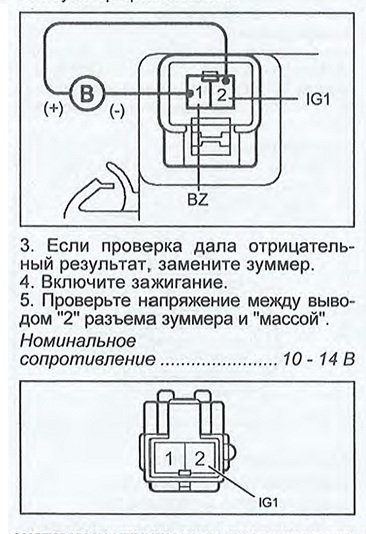

Проверка зуммера системы VSC

1. Отсоедините разъем зуммера.

2. Подсоедините аккумуляторную батарею к выводам разъема зуммера, как показано на рисунке, и убедитесь, что зуммер срабатывает.









Датчик положения рулевого колеса

1. Включите зажигание.

2. Измерьте напряжение и сопротивление между выводами "2”, "5" и "6" разъема датчика и массой. Номинальное напряжение:

"масса"

(зажигание включено)..........11 -14 В

"масса" (постоянно) 11 -14 В

"2"<-> "масса"

(постоянно)...................не более 1 Ом





Блок управления системами улучшения управляемости автомобиля

1. Включите зажигание.

2. Измерьте напряжение и сопротивление между выводами разъема блока управления системами улучшения управляемости автомобиля, указанными в таблице "Проверка блока управления системами улучшения управляемости автомобиля".









Таблица. Проверка блока управления системами улучшения управляемости автомобиля.
