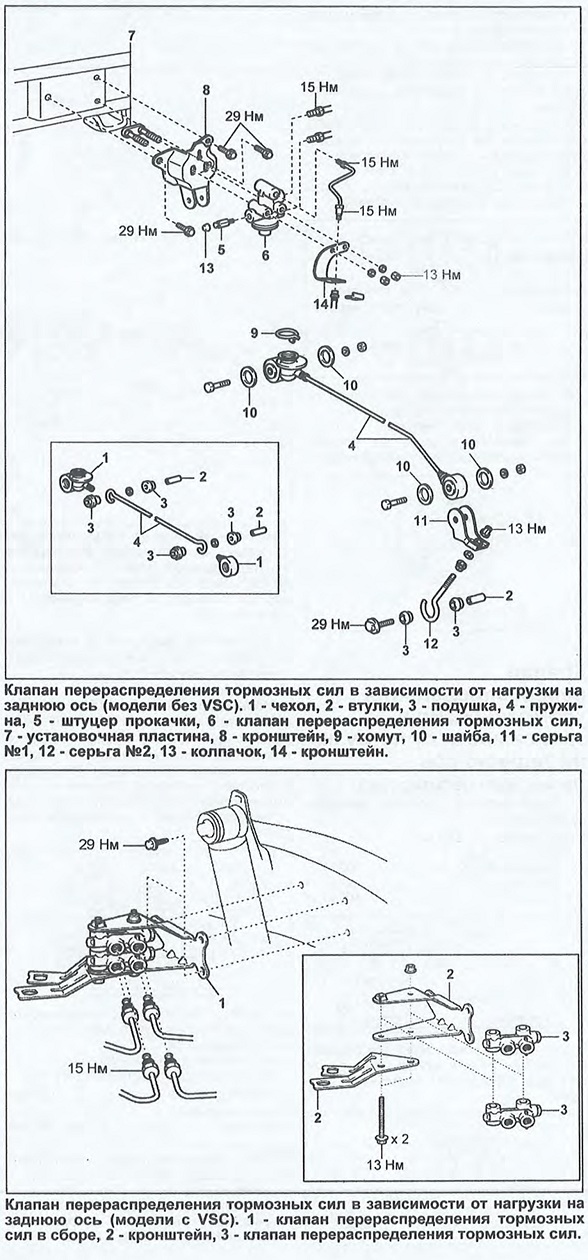

Toyota Hilux. Клапан перераспределения тормозных сил в зависимости от нагрузки на заднюю ось

Проверка и регулировка

 1. Отрегулируйте величину нагрузки на заднюю ось.

Нагрузка на заднюю ось:

Модели с ABS:

Модели до 2011 г.............. 10297 Н

Модели с 2011 г.................. 9807 Н

Модели с VSC....................... 10297 Н


2. Установите манометры для проверки давления в контурах тормозной системы. Прокачайте тормозную систему.

3. Поднимите давление в переднем контуре до 7845 кПа и проверьте давление в заднем контуре.

Давление в заднем контуре:

Модели без VSC........ 4450 ± 490 кПа

Модели с VSC........... 8450 ± 390 кПа

Примечание: педаль тормоза нельзя нажимать дважды и/или отпускать ее во время измерения давления. Снимайте показания давления в заднем контуре через две секунды после установки давления в переднем контуре.

4. (Модели без VSC) В случае необходимости отрегулируйте давление тормозной жидкости.

а) Отверните стопорную гайку.

б) Отрегулируйте длину серьги №2.

Установочная длина.................190 мм

Регулировочный

диапазон............................184 - 196 мм

Примечание:

- При низком давлении увеличивайте размер "А", при высоком -уменьшайте.

- Изменение размера "А" на 1 мм изменяет давление тормозной жидкости на 120 кПа.


5. (Модели без VSC) Убедитесь, что заднее давление (А) главного тормозного цилиндр изменяется в зависимости от давления (В) заднего колесного тормозного цилиндра.

Проверка давления:

А/В........................2940/1270 ±200

А/В........................5880/1720 ±340

Снятие и установка

Примечание:

• Установка производится в порядке, обратном снятию.

- Моменты затяжки указаны в тексте.

- После установки:

- Прокачайте тормозную систему и убедитесь в отсутствии утечек тормозной жидкости.

- (Модели без VSC) Отрегулируйте клапан перераспределения тормозных сил.

1. Удалите тормозную жидкость из системы (см. главу "Техническое обслуживание").

2. Снимите клапан перераспределения тормозных сил

(Модели без VSC) а) Отверните два болта, снимите подушки и отсоедините серьгу №2.


в) Отверните три болта и снимите клапан перераспределения тормозных сил.

Момент затяжки.......................29 Нм
