Toyota Hilux. Снятие и установка компонентов задних тормозов и механизма стояночного тормоза

Задние тормоза. 1 - пыльник, 2 - поршень, 3 - пружина, 4 - манжета, 5 - корпус тормозного цилиндра, 6 - штуцер прокачки, 7 - колпачок, 8 - тормозной барабан, 9 - прокладка, 10 - нижняя стяжная пружина, 11 - тормозная трубка, 12 - заглушка, 13 - держатель колодки, 14 - автоматический регулятор, 15 - возвратная пружина, 16 - рычаг стояночного тормоза, 17 - тормозная колодка, 18 - рычаг автоматического регулятора, 19 - стяжная пружина рычага автоматического регулятора, 20 - пружинный фиксатор, 21 - стопорная шайба.

Расположение элементов заднего тормозного механизма.

Снятие

1. Снимите заглушку и проверьте толщину тормозных колодок. Минимальная толщина................1 мм


Замените колодки, если толщина накладок меньше минимальной.

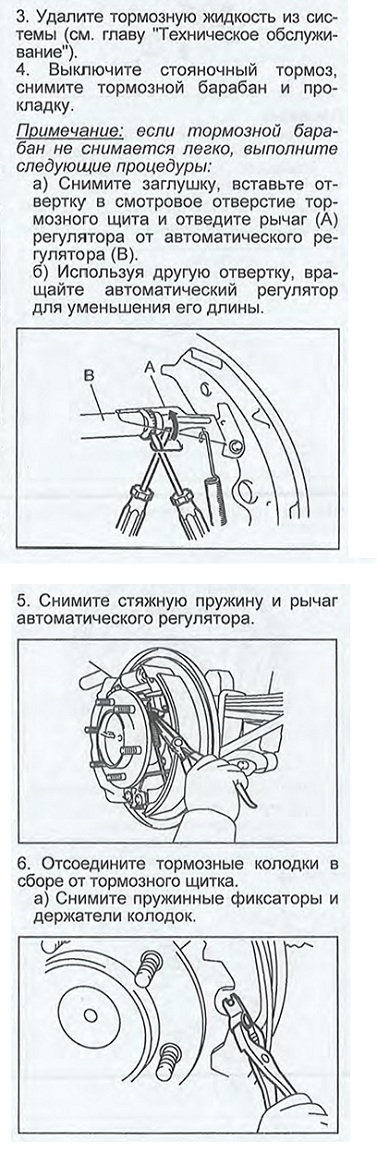

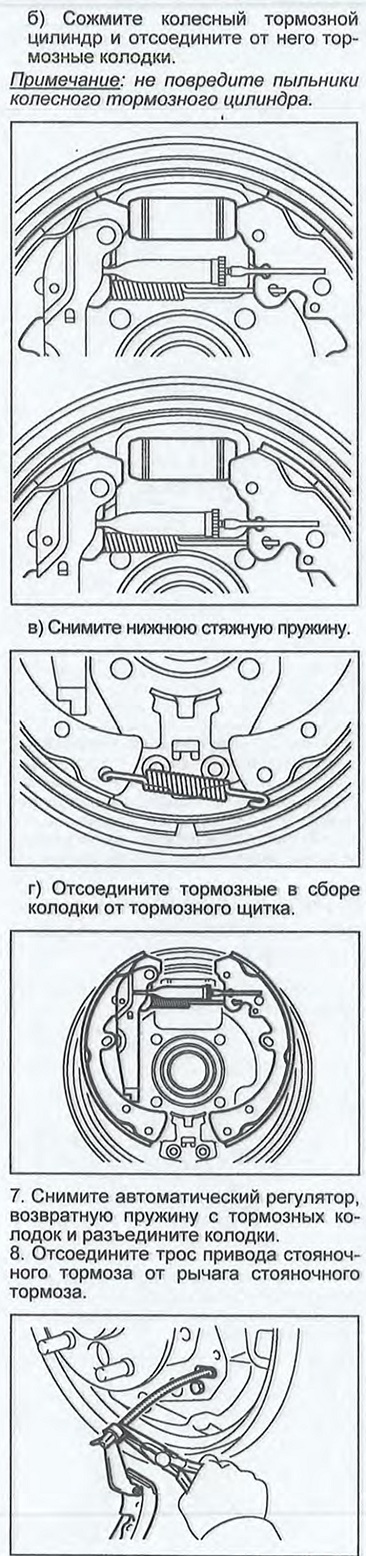

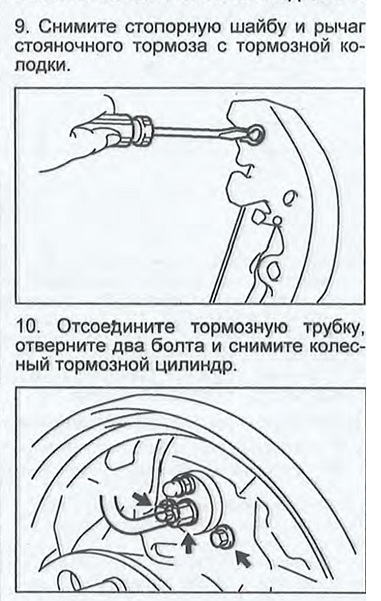

2. Снимите заднее колесо.

Момент затяжки:

Стальные диски....................152 Н м

Легкосплавные диски............121 Н м


Проверка

1. Проверьте снятые детали на отсутствие износа, ржавчины и повреждений.

2. Измерьте толщину накладок тормозных колодок.

Номинальная толщина..............5,4 мм

Минимальная толщина..............1,0 мм


Если толщина накладок меньше минимальной или они имеют неравномерный износ, замените тормозные колодки.

Установка

1. Установка производится в порядке, обратном снятию.

2. Моменты затяжки указаны е) тексте.

3. Перед установкой тормозного барабана выполните проверку.

а) Проверьте правильность установки деталей (см. рисунок "Расположение элементов заднего тормозного механизма").
