Toyota Hilux. Вакуумный усилитель тормозов

Снятие и установка

Примечание:

- Установка производится в порядке, обратном снятию.

- Моменты затяжки указаны в тексте.

- При замене главного тормозного цилиндра производите регулировку длины штока вакуумного усилителя.

- После установки:

- Прокачайте тормозную систему и убедитесь в отсутствии утечек тормозной жидкости.

- Проверьте и, при необходимости, отрегулируйте положение педали тормоза.

1. Снимите главный тормозной цилиндр в сборе (см. раздел "Главный тормозной цилиндр").

2. Снимите вакуумный усилитель тормозов.

а) (Если установлен) Отсоедините разъем и снимите датчик разряжения.

б) Ослабьте хомут, отсоедините шланг от обратного клапана и снимите клапан.

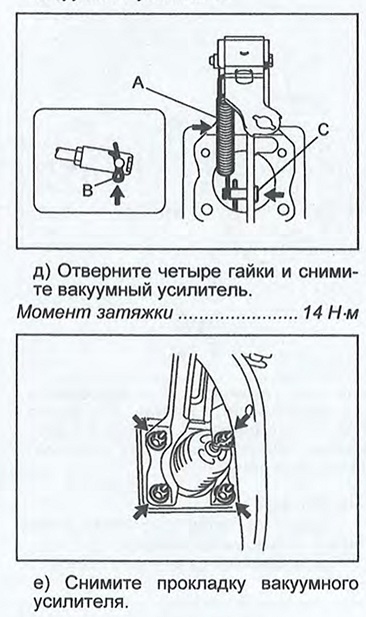

в) Снимите возвратную пружину (А), шплинт (В), ось (С) вилки и отсоедините вилку вакуумного усилителя от педали тормоза.

г) Ослабьте стопорную гайку вилки вакуумного усилителя.


Проверка вакуумного усилителя тормозов

1. Нажмите на педаль тормоза несколько раз с выключенным двигателем и убедитесь, что запас хода педали не изменяется.

2. Нажмите на педаль тормоза и запустите двигатель. Если педаль тормоза плавно пойдет вниз, то вакуумный усилитель работоспособен.


Проверка обратного клапана

Снимите обратный клапан и убедитесь, что воздух проходит в сторону двигателя и не проходит в обратную сторону. При необходимости замените клапан.

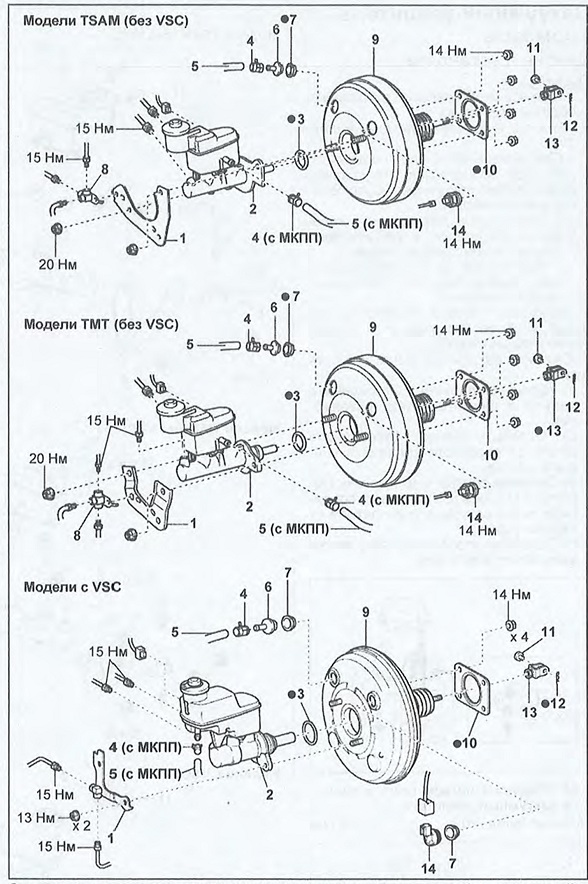

Снятие и установка вакуумного усилителя тормозов. 1 - кронштейн, 2 - главный тормозной цилиндр, 3 - кольцевое уплотнение, 4 - хомут, - 5 - шланг, 6 - обратный клапан, 7 - втулка, 8 - соединитель трубок, 9 - вакуумный усилитель тормозов, 10 - прокладка, 11 - ось вилки, 12 - шплинт, 11 13 - вилка, 14 - датчик разрежения (если установлен).
