Toyota Hilux. Главный тормозной цилиндр

Снятие и установка

Внимание: главный тормозной цилиндр не разбирается. В случае неисправности заменяйте цилиндр в сборе.

Примечание:

- Установка производится в порядке, обратном снятию.

- После установки прокачайте тормозную систему и убедитесь в отсутствии утечек тормозной жидкости.

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

2. Удалите тормозную жидкость из системы (см. главу "Техническое обслуживание").

3. Снимите главный тормозной цилиндр.

Примечание: при снятии и установки главного тормозного цилиндра пользуйтесь сборочным рисунком "Снятие и установка главного тормозного цилиндра".

а) Отсоедините разъем датчика уровня тормозной жидкости в бачке.

б) (Модели с МКПП) Ослабьте хомут и отсоедините шланг от бачка тормозной жидкости.

в) Отсоедините трубки от соединителя и главного тормозного цилиндра.

Примечание: запомните места подсоединения трубок.

г) Отверните две гайки и снимите главный тормозной цилиндр в сборе и кольцевое уплотнение.

Момент затяжки.......................20 Н м

Примечание: устанавливайте новое кольцевое уплотнение.


4. (При необходимости) Снимите бачок тормозной жидкости.

а) Отверните винт крепления бачка тормозной жидкости.

б) Снимите бачок тормозной жидкости с главного тормозного цилиндра, д) Снимите две прокладки.



Регулировка длины штока вакуумного усилителя

Примечание:

- Перед регулировкой удалите вакуум из усилителя, для этого заглушите двигатель и нажмите на педаль тормоза несколько раз.

- Регулировку производите только при замене главного тормозного цилиндра.

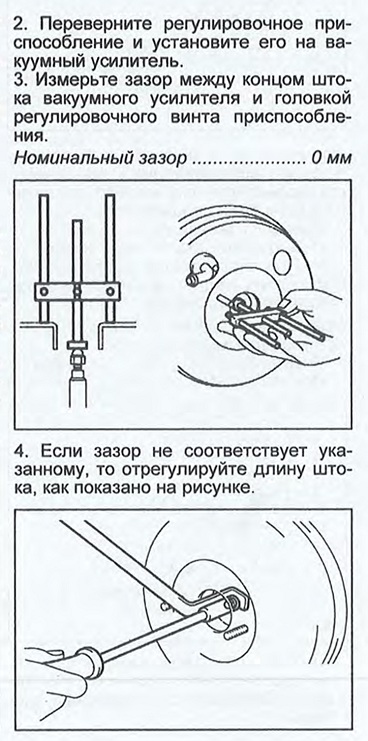

1. Установите регулировочное приспособление, а затем опустите регулировочный винт приспособления до легкого касания с поршнем.


Снятие и установка главного тормозного цилиндра. 1 - бачок тормозной жидкости, 2 - разъем датчика уровня тормозной жидкости в бачке, 3 - вакуумный усилитель, 4 - кронштейн, 5 - уплотнение, 6 - главный тормозной цилиндр в сборе, 7 - кольцевое уплотнение, 8 - хомут (с МКПП), 9 - шланг (с МКПП), 10 - соединитель трубок, 11 - штифт.

Примечание: при сборке, на поверхности, указанные стрелками, нанесите смазку не повреждающую резину.
