Toyota Hilux. Карданный вал (Снятие и установка)

Примечание:

- Установка производится в порядке, обратном снятию.

- Моменты затяжки указаны в тексте.

- При установке совместите метки, нанесенные ранее.

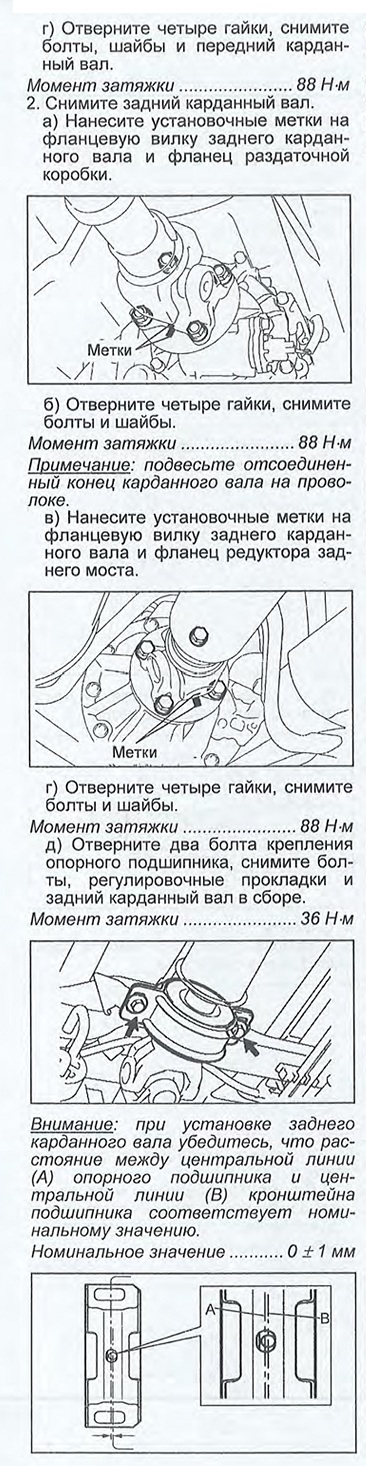

1. Снимите передний карданный вал. а) Нанесите установочные метки на фланцевую вилку переднего карданного вала и фланец раздаточной коробки.

б) Отверните четыре гайки, снимите болты и шайбы.

Момент затяжки.......................88 Н м

Примечание: подвесьте отсоединенный конец карданного вала на проволоке.

в) Нанесите установочные метки на фланцевую вилку переднего карданного вала и фланец переднего редуктора.

Проверка

1. Проверьте передний и задний карданные валы на отсутствие повреждений.

2. Используя стрелочный индикатор, проверьте биение карданных валов. Максимальное биение:

Передний карданный вал:

TMC.......................................0,8 мм

TSAM:

Задний вал.........................0,3 мм

Промежуточный вал........0,5 мм

Если биение больше максимального, замените карданный вал.

3. Проверьте подшипники крестовин.

а) Проверьте подшипники крестовин на износ и возможное повреждение.

б) Проверьте осевой люфт подшипников крестовин, поворачивая вилку и крепко удерживая при этом карданный вал.

Максимальный осевой люфт подшипников.............................0,05 мм

В случае необходимости замените подшипники крестовины.
4. Проверьте опорный подшипник,

а) Вращайте подшипник руками, прикладывая к нему усилие в направлении вращения. Убедитесь в том, что подшипник вращается плавно, без заеданий.
б) Убедитесь в том, что сальники не повреждены.

Примечание: при необходимости замените опорный подшипник.

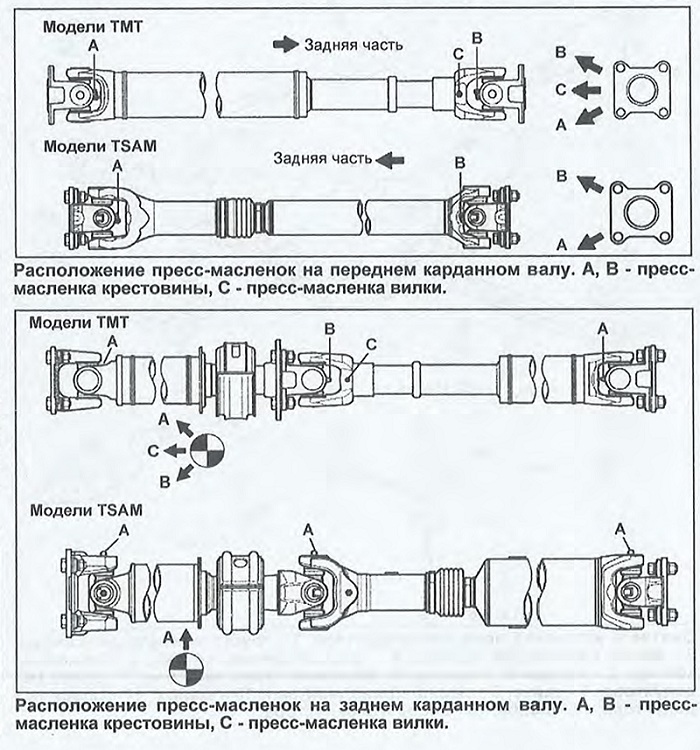

5. При замене подшипников крестовины убедитесь, что отверстия для пресс-масленок расположены в направлениях, показанных на рисунках "Расположение пресс-масленок на переднем карданном валу" и "Расположение пресс-масленок на заднем карданном валу".
