Toyota Hilux. Снятие и установка раздаточной коробки VF2A

Toyota Hilux. Снятие и установка раздаточной коробки VF2A

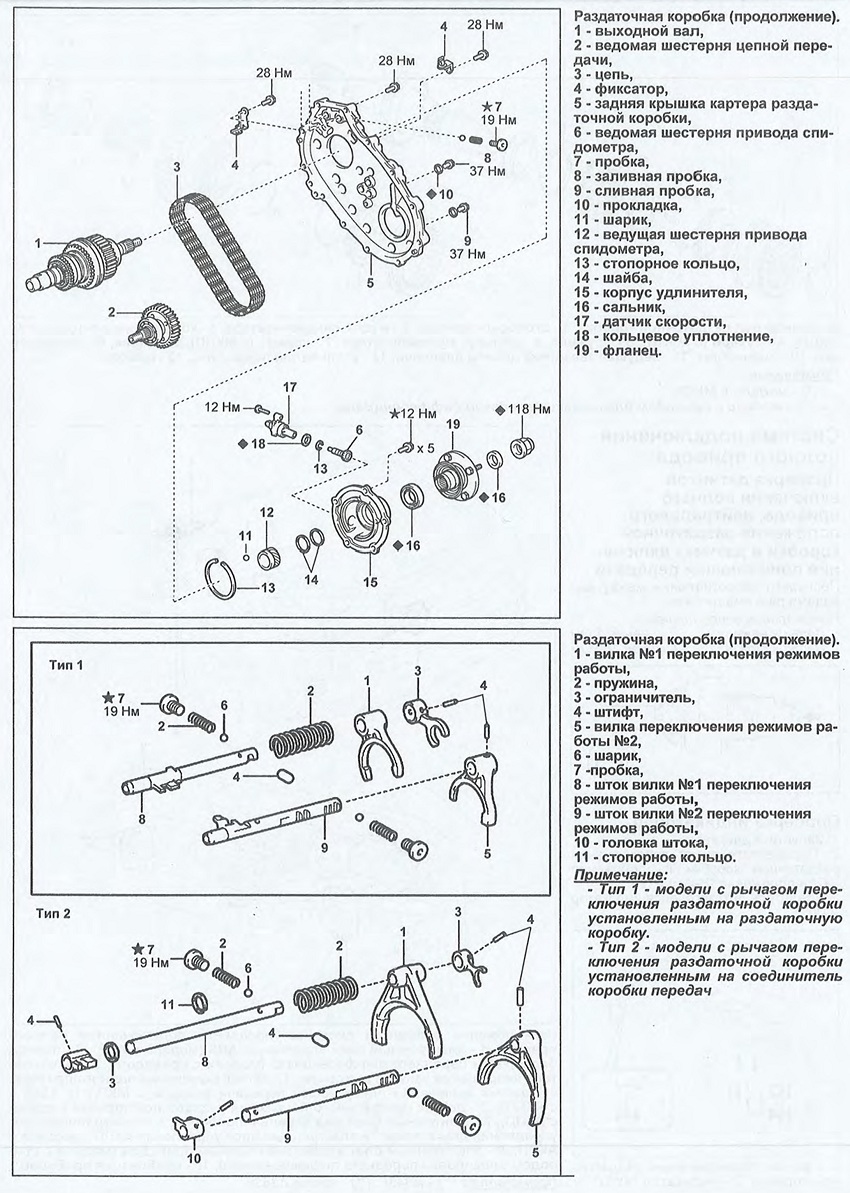

Раздаточная коробка. 1 - заглушка, 2 - пружина, 3 - штифт, 4 - верхняя крышка, 5 - маслоотражатель, 6 - сальник, 7 - держатель подшипника, 8 - стопорное кольцо, 9 - гайка соединительного фланца, 10 - сальник соединительного фланца, 11 - соединительный фланец, 12 - сальник выходного вала раздаточной коробки, 13 - картер раздаточной коробки, 14 - эпицикл, 15 - стопор, 16 - шайба, 17 - планетарная передача, 18 - основание рычага переключения раздаточной коробки, 19 - датчик включения полного привода, 20 - входной вал раздаточной коробки, 21 - шарик, 22 - роликовый подшипник, 23 - распорная втулка, 24 - шестерня насоса, 25 - корпус насоса, 26 - магнит, 27 - уплотнительное кольцо, 28 - сепаратор, 29 - шестерня понижающей передачи, 30 - стопорное кольцо, 31 - кольцо синхронизатора (модели с МКПП), 32 - пробка, 33 - прокладка, 34 - датчик положения "N" рычага раздаточной коробки в, 35 - датчик положения "L4" рычага раздаточной коробки.
Примечание:
■ Тип 1 - модели с рычагом переключения раздаточной коробки установленным на раздаточную коробку.
- Тип 2 - модели с рычагом переключения раздаточной коробки установленным на соединитель коробки передач.

Примечание:

- Установку проводите в порядке, обратном снятию.

- Моменты затяжки указаны в тексте.

1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

2. Слейте масло из коробки передач и раздаточной коробки (см. главу "Техническое обслуживание").

3. Отверните четыре болта и снимите защитный кожух раздаточной коробки. Момент затяжки........................18 Нм
4. Снимите коробку передач в сборе с раздаточной коробкой (см. соответствующую главу "Механическая коробка передач" и "Автоматическая коробка передач").

5. Снимите раздаточную коробку.

а) Отверните восемь болтов и отсоедините два фиксатора.

Момент затяжки.......................24 Н м

б) Снимите раздаточную коробку с коробки передач.

Выходной вал раздаточной коробки. 1 - стопорное кольцо, 2 - муфта синхронизатора, 3 - кольцо синхронизатора (с МКПП), 4 - сухарь (с МКПП), 5 - пружина, 6 - ступица синхронизатора, 7 - кольцо (с МКПП), 8 - шарик, 9 - выходной вал, 10 - подшипник, 11 - ведущая звездочка цепной передачи, 12 - игольчатый подшипник, 13 - шайба.

Примечание:

- (*) • модели с МКПП.

■ (**) - модели с приводом блокировки переднего дифференциала.
