Toyota Hilux. Снятие и установка коробки передач

Toyota Hilux. Снятие и установка коробки передач

Снятие и установка коробки передач. 1 - рукоятка рычага переключения передач, 2 - рукоятка рычага переключения раздаточной коробки, 3 - чехол, 4 - рычаг переключения передач, 5 - рычаг переключения раздаточной коробки, 6 - защитный кожух раздаточной коробки, 7 - прокладка, 8 - передняя труба системы выпуска отработавших газов, 9 - передний карданный вал, 10 - стартер, 11 - коробка передач в сборе, 12 - рабочий цилиндр гидропривода выключения сцепления, 13 - возвратная пружина, 14 - задний карданный вал, 15 - нижний кожух №1 защиты двигателя, 16 - поперечная балка, 17 - опора №1 силового агрегата.

Примечание:

- Установка производится в порядке, обратном снятию.

- Моменты затяжки указаны в тексте.

- После установки прокачайте гидропривод сцепления (см. раздел "Прокачка гидропривода сцепления).

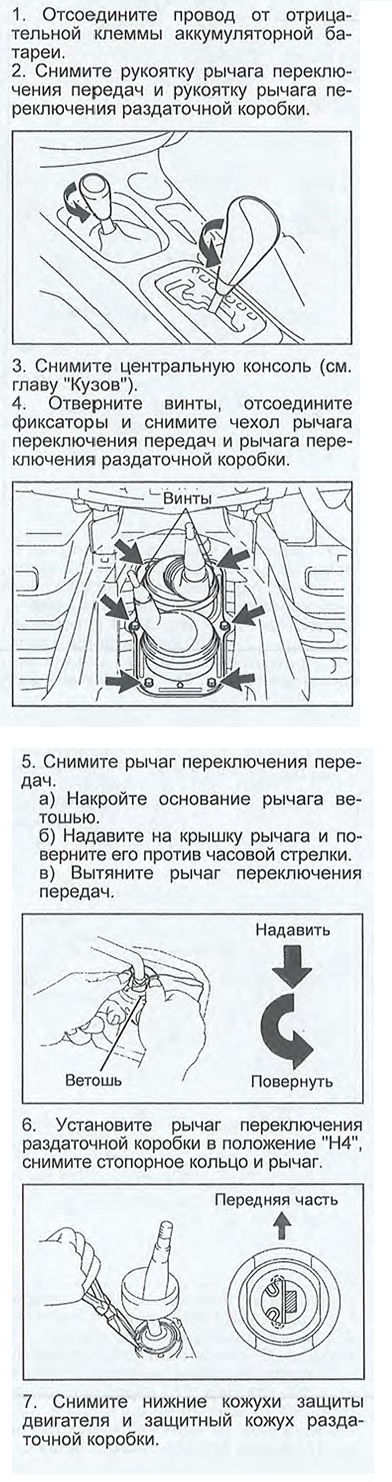

8. Слейте масло из картера коробки передач (см. главу "Техническое обслуживание").

9. Снимите передний и задний карданные валы (см. главу "Карданный вал").

10. Снимите переднюю трубу системы выпуска отработавших газов.

11. Отсоедините разъемы и жгут проводов от коробки передач.

12. Отверните два болта и снимите рабочий цилиндр гидропривода выключения сцепления.

Момент затяжки.......................12 Н м

13. Снимите стартер (см. главу "Двигатель - механическая часть").

14. Снимите поперечную балку №3.

а) Установите трансмиссионный домкрат под заднюю часть коробки передач.

б) Отверните четыре болта (В) крепления поперечной балки к опоре №1 двигателя.

Момент затяжки.......................27 Н м

в) Отверните четыре болта (А) крепления поперечной балки к кузову и снимите балку.

Момент затяжки.......................50 Н м

17. Отверните четыре болта и снимите усилитель.

Момент затяжки.......................72 Н м

Примечание: перед снятием коробкой передач убедитесь, что от нее отсоединены все разъемы, трубки и другие элементы. В противном случае эти элементы могут повредиться при снятии.

Механическая коробка передач.

1 - вилка выключения сцепления,

2 - выключатель фонарей заднего хода,

3 - седло пружины,

4 - пружина,

5 - картер коробки передач,

6 - сливная пробка,

7 - прокладка,

8 - шарик,

9 - заливная пробка,

10 - стопорное кольцо,

11 - сальник,

12 - держатель подшипника,

13 - картер сцепления,

14 - рабочий цилиндр гидропривода выключения сцепления,

15 - чехол,

16 - выжимной подшипник,

17 - стопорное кольцо,

18 - опора вилки выключения сцепления.

Примечание: поверхности, указанные стрелками, должны быть предварительно окрашены.
Механическая коробка передач (продолжение).

1 - держатель рычага переключения передач,

2 - держатель рычага переключения раздаточной коробки,

3 - маслоотражатель,

4 - возвратная пружина,

5 - ограничительный штифт,

6 - кронштейн жгута проводов,

7 - ограничительный штифт передачи заднего хода,

8 - маслоприемник,

9 - соединитель,

10 - сальник выходного вала,

11 - пробка ограничительного штифта передачи заднего хода,

12 - штифт.
