Toyota Hilux. Проверка, очистка, ремонт головки блока цилиндров двигателя 1KD-FTV, 2KD-FTV, 2TR-FE - часть 3

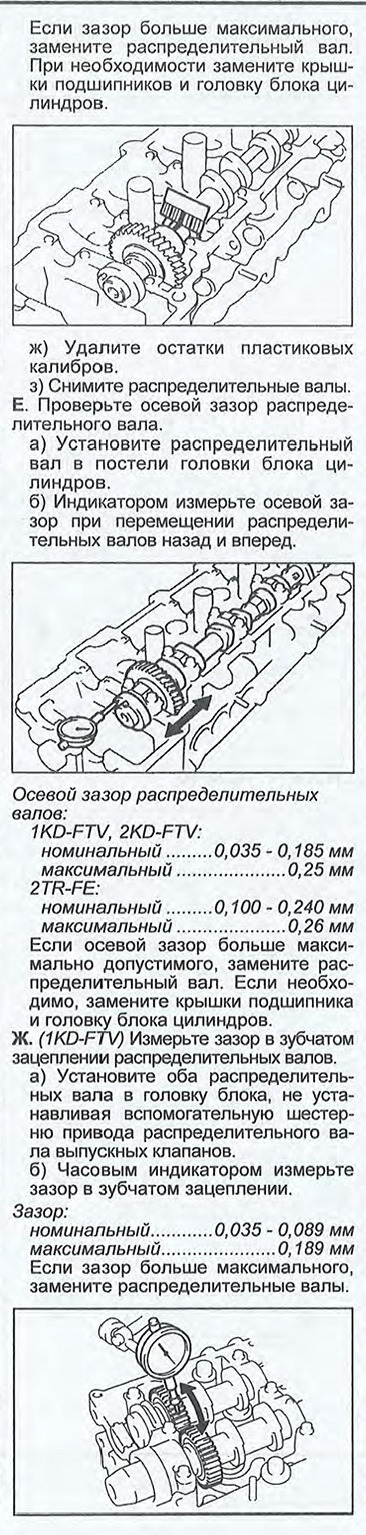

г) Установите крышки подшипников. Затяните болты крышек, как показано в разделе "Головка блока цилиндров".

д) Снимите крышки подшипников.

е) Измерьте ширину сплющенных пластиковых калибров в наиболее широкой части и вычислите зазор.

Радиальный зазор в подшипниках распределительных валов

1KD-FTV, 2KD-FTV:

номинальный.........0,025 - 0,062 мм

максимальный...................0,100 мм

2TR-FE:

номинальный:

шейка №1............0,035 - 0,072 мм

остальные..........0,025 - 0,062 мм

максимальный...................0,080 мм

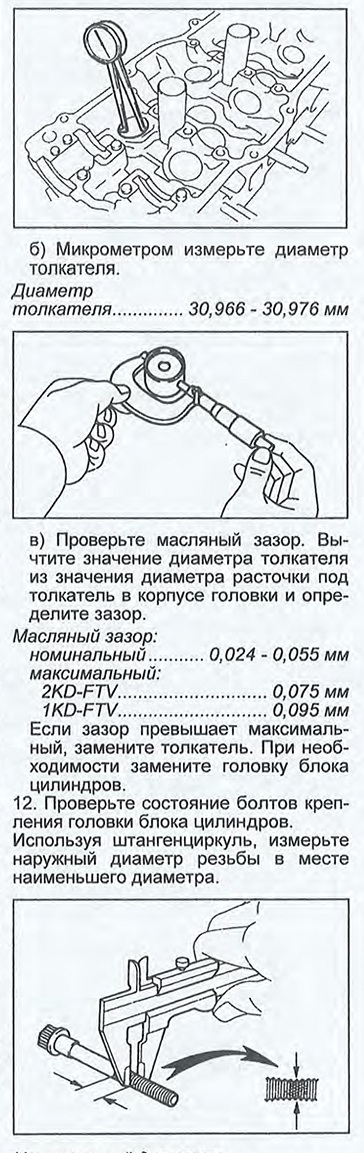

11. (1KD-FTV, 2KD-FTV) Проверьте толкатели и расточки под толкатели в корпусе головки блока, а) Индикатором-нутромером измерьте диаметры расточек под толкатели в головке блока цилиндров.

Диаметр расточки под толкатель в головке блока......31,000 - 31,021 мм


Номинальный диаметр:

1KD-FTV, 2KD-FTV......11,8- 12,0 мм

2TR-FE.........................10,8- 11,0 мм

Минимальный диаметр:

1KD-FTV, 2KD-FTV................................11,6 мм

2TR-FE...................................10,4 мм

Если наружный диаметр меньше минимально допустимого значения, то замените болт.
