Toyota Hilux. Окончательная сборка блока цилиндров двигателей 1KD-FTV, 2KD-FTV

Toyota Hilux. Окончательная сборка блока цилиндров двигателей 1KD-FTV, 2KD-FTV

1. Установите новый задний сальник коленчатого вала.

2. Установите держатель заднего сальника коленчатого вала.

а) Удалите остатки старого герметика с контактных поверхностей держателя и блока цилиндров.

б) Нанесите слой герметика шириной 5 мм, как показано на рисунке.

Внимание: соединяемые детали

должны быть установлены в течение времени, указанного в инструкции по применению герметика. Иначе герметик должен быть удален и нанесен заново.

в) Затяните пять болтов крепления держателя заднего сальника.

Момент затяжки.......................13 Нм

3. (1KD-FTV) Установите балансирные валы.

а) Зажмите вал в тисках за противовес.

б) Установите упорный фланец, совместите штифт вала с отверстием шестерни привода, наденьте шестерню.

г) Удалите остатки старого герметика и нанесите слой нового герметика шириной 5 мм, как показано на рисунке.

Внимание: соединяемые детали должны быть установлены в течение времени, указанного в инструкции по применению герметика. Иначе герметик должен быть удален и нанесен заново.

б) Установите: компенсационную

пружину (1), компенсационную шестерню (2), пружинную шайбу (3). Внимание: разрез пружины (1) должен охватывать палец в паразитной шестерне.

д) Переверните паразитную шестерню, перезажмите обе шестерни и выверните сервисный болт.

е) Установите с другой стороны компенсационную шестерню и пружинную шайбу.

ж) Установите стопорное кольцо.

з) Проворачивая компенсационную шестерню по часовой стрелке, совместите отверстия во всех шестернях и установите стягивающий болт.

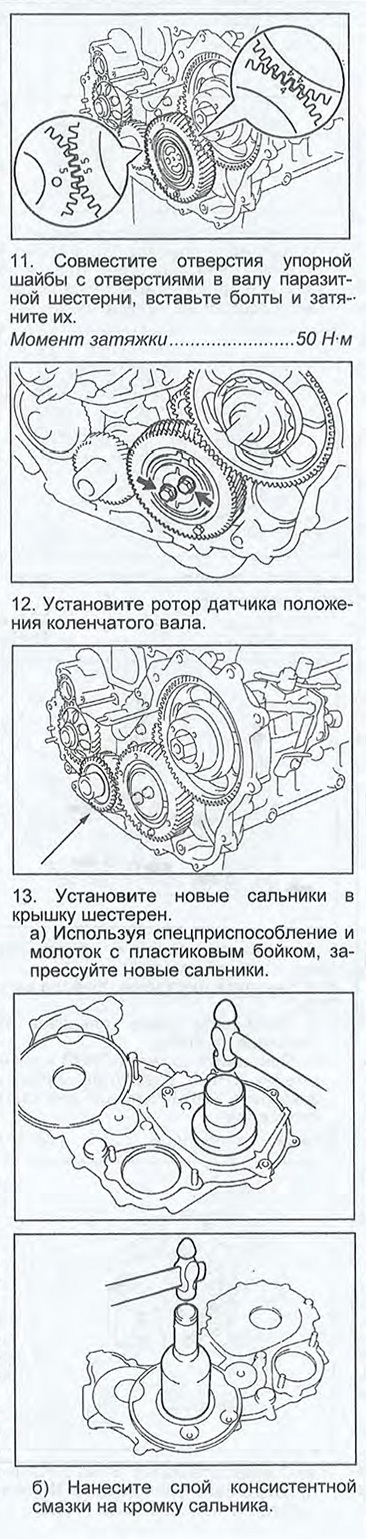

10. Установите паразитную шестерню в сборе и совместите метку "5" паразитной шестерни с меткой "5" шестерни коленчатого вала, а метку "4" с меткой "4" шестерни привода вала ТНВД.

14. Установите крышку шестерен, а) Установите новое кольцевое уплотнение в блок.

18. Установите масляный поддон.

а) Удалите остатки уплотнительного материала и будьте осторожны - не допускайте попадания масла на контактную поверхность масляного поддона к блоку цилиндров. Используя растворитель, очистите поверхности контакта.

Примечание: не используйте растворитель, который будет воздействовать на окрашенные поверхности.

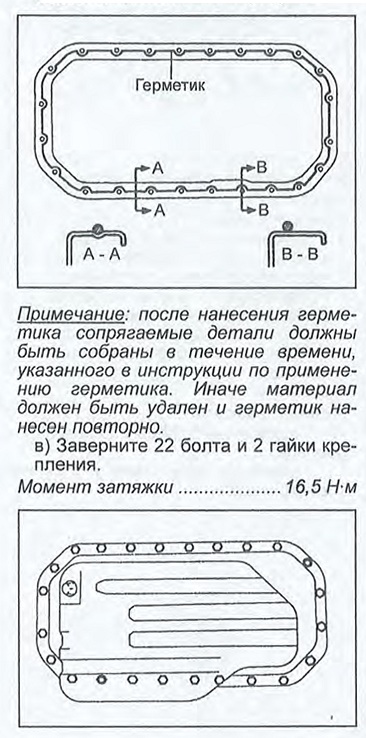

б) Нанесите валик герметика диам 4 мм на контактные поверхности масляного поддона, как показано на рисунке.
