Разборка, проверка, очистка и ремонт головки
блока цилиндров двигателей 1KD-FTV, 2KD-FTV
Процедуры разборки, проверки, очистки, ремонта и разборки деталей
головки блока цилиндров рассмотрены в главе "Двигатель - общие процедуры
ремонта".
Toyota Hilux. Замена сальника распределительного вала
двигателей 1KD-FTV, 2KD-FTV
1. Отверните болт, снимите шайбу и снимите держатель форсунки.
2. Снимите сальник распределительного вала, а) Отверните три болта и снимите крышку подшипников распределительных валов.
б) Снимите сальник.
3. Установите новый сальник.
а) Удалите остатки старого герметика.
б) Нанесите слой герметика на крышку подшипников распределительных
валов, как показано на рисунке.
Внимание:
- Не наносите герметик на масляный канал крышки подшипников
распределительных валов.
- После нанесения герметика крышка подшипников должна быть установлена в
течение трех минут и болты крепления крышки подшипников
распределительных валов должны быть затянуты в течение пятнадцати минут.
- Не запускайте двигатель в течение двух часов после установки.
в) Затяните три болта крепления крышки подшипников
распределительных валов.
Момент затяжки
19 Нм
г) Нанесите консистентную смазку на кромку нового
сальника.

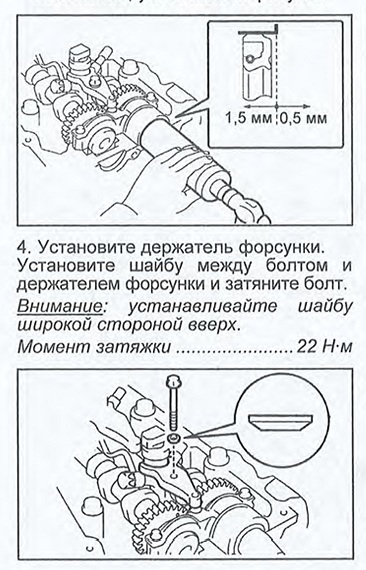

д) Используя оправку или трубу подходящего размера и молоток, легкими
ударами осадите сальник до тех пор, пока его рабочая поверхность не
будет находиться в положении, указанном на рисунке.
Снятие и установка головки блока цилиндров (3). 1 - охладитель EGR с клапаном EGR и клапаном №2 EGR, 2 - прокладка, 3 - переходник впускного коллектора, 4 - шланг №3 перепуска охлаждающей жидкости, 5 - шланг №4 перепуска охлаждающей жидкости, 6, 7 - фиксатор, 8 - топливная трубка высокого давления.
Снятие и установка головки блока цилиндров (4). 1 - прокладка, 2 - кронштейн №3 промежуточного охладителя наддувочного воздуха, 3 - электропневмоклапаны в сборе, 4 - впускной коллектор, 5 - изолятор впускного коллектора, 6 - прокладка, 7 - трубка №2 отвода топлива, 8 - топливная трубка №4, 9 - стойка коллектора, 10 - щуп уровня моторного масла, 11 - направляющая масляного щупа, 12 - кольцевое уплотнение.
