Toyota Hilux. Силовой агрегат в сборе двигателей 1KD-FTV, 2KD-FTV - часть 2
Установка
1. Подсоедините проводку двигателя.
2. Снимите двигатель со стенда.
3. Установите двигатель в сборе.
а) Наденьте на рымы цепи подъемного механизма.
б) Медленно опустите двигатель в подкапотное пространство.
в) Установите амортизаторы опор двигателя и затяните 4 болта и 4 гайки.
Момент затяжки........................68 Н м
г) Снимите рымы.
4. Установите заднюю пластину и заверните болт.
Момент затяжки..........................8 Н м

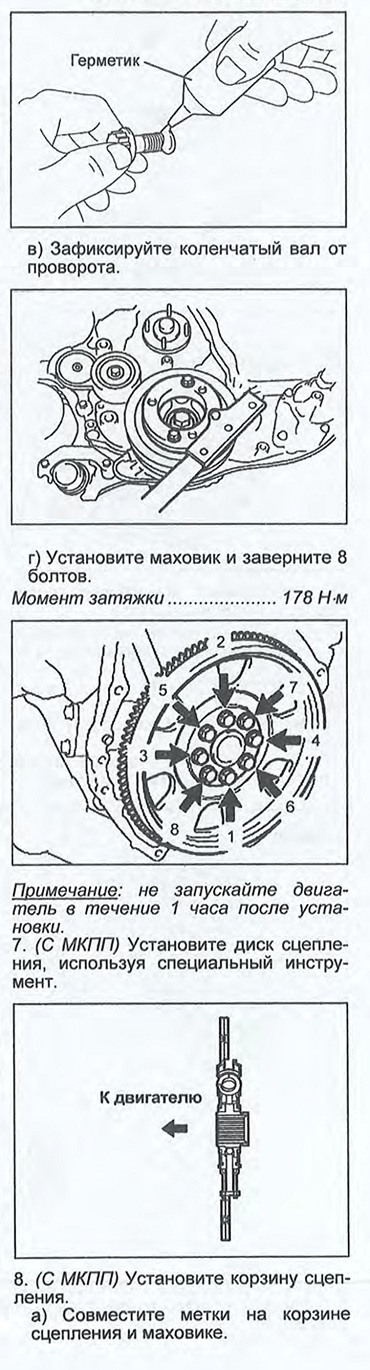

5. (С МКПП) Установите маховик.
а) Очистите отверстия под болты.
б) Нанесите клей-герметик на 2 - 3 витка резьбы на конце болтов.
Герметик..............THREE BOND 1344,
LOCTITE 242 или аналогичный
6. (С АКПП) Установите пластину привода
гидротрансформатора.
а) Очистите отверстия под болты.
б) Нанесите клей-герметик на 2 - 3 витка резьбы на конце болтов.
Герметик..............THREE BOND 1344,
LOCTITE 242 или аналогичный
б) Затяните б болтов в последовательности,
показанной на рисунке, начиная от верхнего болта.
Момент затяжки.......................19 Н м
в) Слегка покачайте специнструмент влево вправо и
вверх вниз.
г) Убедитесь, что диск располагается по центру и затяните болты.
9. Установите компрессор кондиционера и заверните 4 болта.
Момент затяжки.......................25 Н м
10. Подсоедините шланги и разъемы, а) Установите напорный трубопровод.
Момент затяжки.......................44 Н м
б) Подсоедините 2 топливных шланга.
в) Подсоедините шланг вакуумного насоса.
г) Подсоедините шланг, идущий от бачка к насосу гидроусилителя рулевого
управления.
д) Подсоедините разъемы:
(1) (С ADD) Подсоедините разъем электронного блока управления 4WD.
(2) Подсоедините разъем шагового двигателя изменения положения лопаток
турбокомпрессора.
(3) (АКПП) Подсоедините 3 разъема электронного блока управления
трансмиссией.
(4) Подсоедините 4 разъема электронного блока управления двигателем.
е) Подсоедините 3 разъема усилителя форсунок.
ж) Подсоедините провод массы и заверните болт.
Момент затяжки........................30 Н м
з) Подсоедините 2 разъема монтажного блока в моторном отсеке.
и) Подсоедините провод монтажного блока в моторном отсеке и заверните
гайку.
Момент затяжки........................13 Н-м
к) Установите крышку блока №1 реле в моторном отсеке, л) Установите
верхнюю крышку блока реле.
11. Установите радиатор в сборе.
12. Установите воздушный фильтр в сборе.
13. Установите поддон и аккумуляторную батарею.
14. Установите кронштейн аккумуляторной батареи.
15. Установите трансмиссию в сборе.
16. Залейте охлаждающую жидкость (см. главу 'Техническое обслуживание").
17. Залейте топливо.
18. Заверните крышку топливозаправочной горловины.
19. Залейте моторное масло.
20. Установите капот.
21. Удалите воздух из топливной системы.
22. Убедитесь в отсутствии утечек.

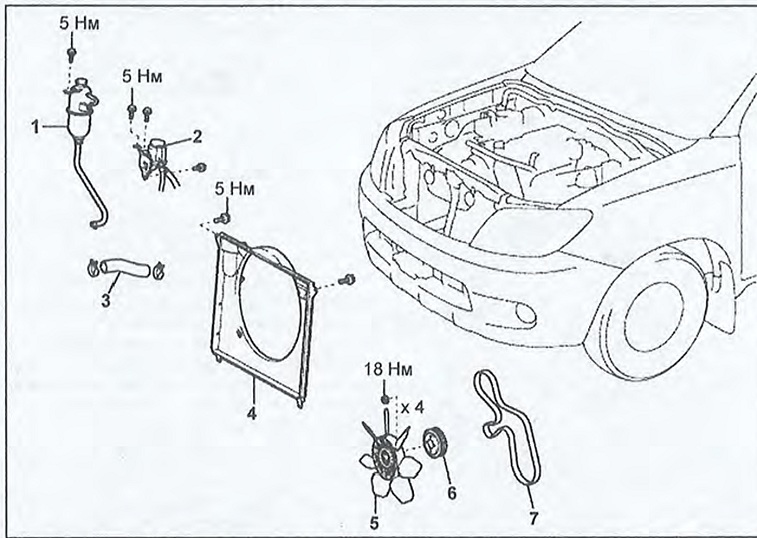

Снятие и установка ремня привода ГРМ (1). 1 - расширительный бачок системы охлаждения, 2 - бачок рабочей жидкости гидроусилителя рулевого управления, 3 - впускной шланг радиатора, 4 - диффузор, 5 - вентилятор, 6 - шкив, 7 - ремень привода навесных агрегатов.
