Toyota Camry (2005+). ВЫКЛЮЧАТЕЛЬ (ЗАМОК) ЗАЖИГАНИЯ

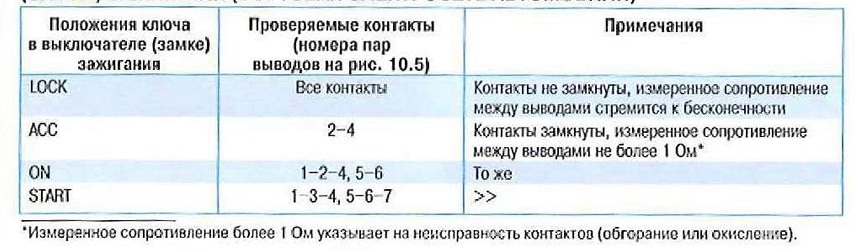

ДАННЫЕ ДЛЯ ПРОВЕРКИ КОНТАКТНОЙ ГРУППЫ ВЫКЛЮЧАТЕЛЯ (ЗАМКА) ЗАЖИГАНИЯ (БОРТОВАЯ ЭЛЕКТРОСЕТЬ АВТОМОБИЛЯ)

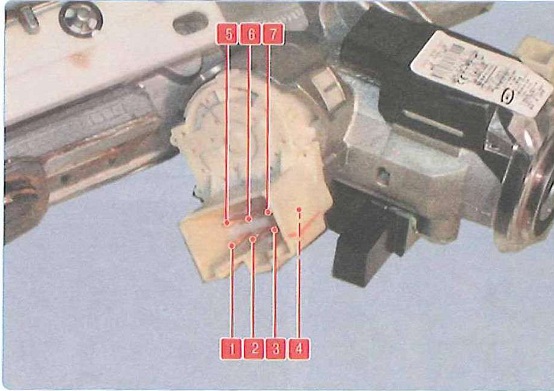

Рис. 10.5. Расположение и нумерация выводов в колодке контактной группы выключателя (замка) зажигания

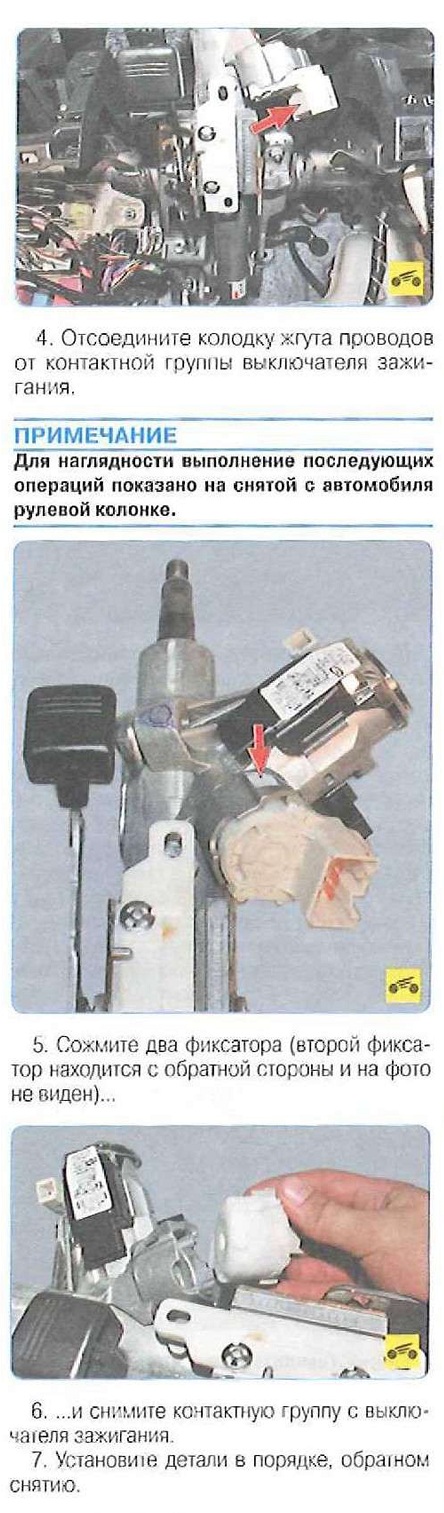

Toyota Camry (2005+). ЗАМЕНА КОНТАКТНОЙ ГРУППЫ ВЫКЛЮЧАТЕЛЯ (ЗАМКА) ЗАЖИГАНИЯ





1. Отсоедините провод от клеммы «-» аккумуляторной батареи.





2. Снимите нижнюю часть кожуха рулевой колонки


3. Снимите нижний декоративный щиток панели приборов
