Toyota Camry (2005+). РЕМОНТ СТАРТЕРА

1. Снимите стартер с автомобиля

2. Проверните шестерню привода. Шестерня должна легко проворачиваться относительно ступицы муфты в направлении вращения ротора и не должна проворачиваться в противоположном направлении.

3. Соедините проводами для «прикуривания» клемму --» снятой с автомобиля аккумуляторной батареи с корпусом стартера. Второй провод подсоедините одним концом к клемме«+» аккумуляторной батареи, а другим - к верхнему контактному болту тягового реле.

4. Соедините проводом клемму плюс аккумуляторной батареи с выводом управляющего провода тягового реле. Гели тяговое реле исправно, то раздастся щелчок и муфта привода выдвинется.

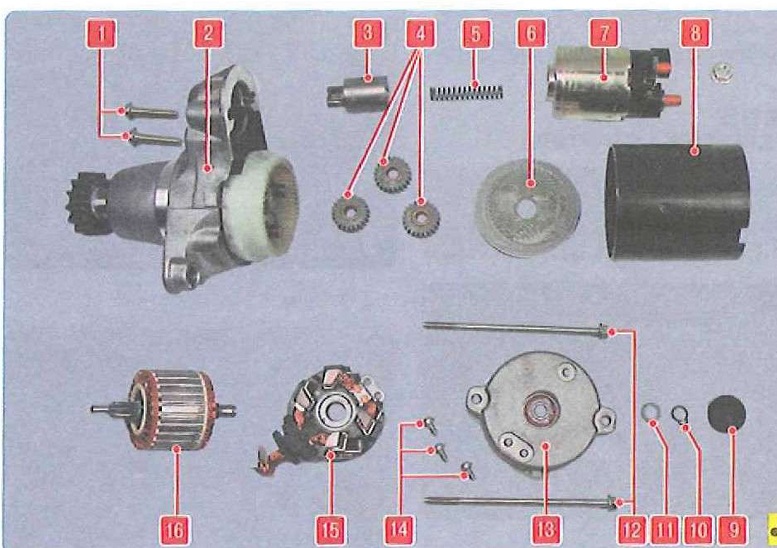

Рис, 10.4. Детали стартера: 1,14 - винты; 2 - привод стартера 8 сборе; 3 - якорь тягового реле; 4 - планетарные шестерни; 5 - возвратная пружина; 6 - крышка планетарного редуктора; 7 - корпус тягового реле; 8 - корпус стартера; 9 - заглушка; 10 - стопорное кольцо; 11 - шайба; 12 - стяжные болты; 13 - крышка со стороны коллектора; 15 - щеткодержатель; 16 - ротор стартера
