Шкода Фабия (2010). ПРОВЕРКА И РЕГУЛИРОВКА СВЕТА ФАР

Проверку и регулировку света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом). Описанным в данном подразделе способом, с применением размеченного экрана можно регулировать свет только фар с галогеновыми лампами накаливания. Для регулировки света фар с газоразрядными лампами обращайтесь на специализированный сервис, располагающий оптическими стендами.

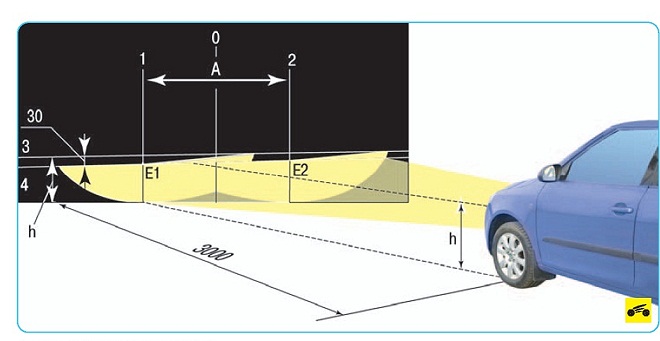

Рис. 10.9. Регулировка света фар

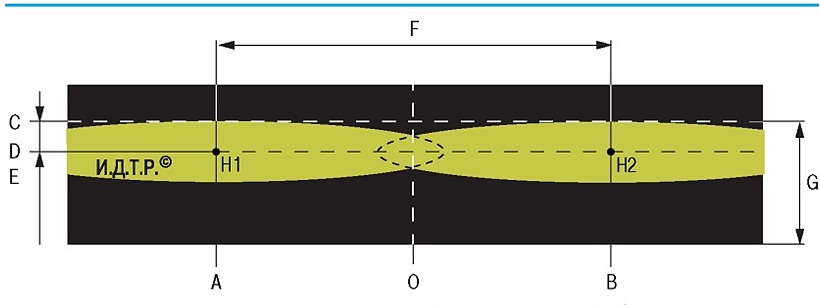

Рис. 10.10. Регулировка света противотуманных фар: А, В - вертикальные линии, обозначающие расположение центров ламп ближнего света левой и правой фар; С - горизонтальная линия, соответствующая центрам фар; D - линия, обозначающая высоту подъема горизонтальной границы пучков света; Е - расстояние между линиями С и D; F — расстояние между центрами ламп ближнего света фар; G - расстояние от центров фар до поверхности, на которой расположен автомобиль

Вам потребуется отвертка с крестообразным лезвием.

1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

2. Установите автомобиль перпендикулярно гладкой стене (например, в гараже) на расстоянии 3 м. Положите на сиденье водителя груз массой 75 кг. Разметьте на стене экран, как показано на рис. 10.9. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Вертикальные линии 1 и 2 расположены на равном расстоянии от линии 0. Расстояние А между линиями 1 и 2 должно быть равно расстоянию между центрами ламп ближнего света фар. Качните автомобиль сбоку, чтобы сам-оустановились пружины подвесок.

3. Измерьте на вашем автомобиле высоту центров фар от земли. Это будет расстояние h на экране.

4. Установите регулятор электрокорректора света фар на панели приборов в положение, соответствующее нагрузке автомобиля с одним водителем.

5. Включите ближний свет.

6. Рекомендуется регулировать направление светового пятна для каждой фары в отдельности. Вторую фару во время регулировки закройте непрозрачным материалом.

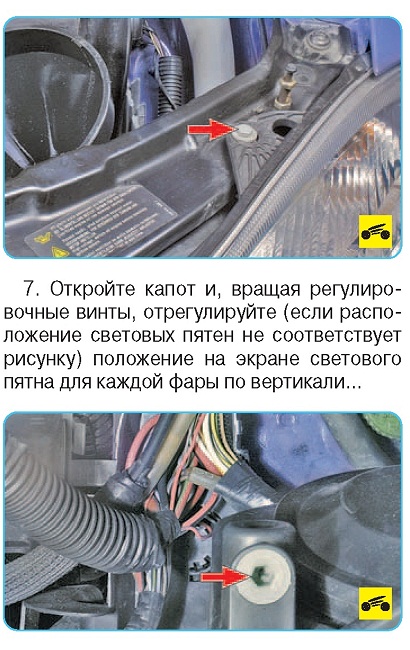

8. ...и горизонтали.

9. Фары считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4, а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.

Направление пучка света противотуманных фар можно отрегулировать только по высоте,
1. Снимите облицовку противотуманной фары (см. «Снятие и установка переднего бампера», с. 217).
2. Вращая регулировочный винт, добейтесь, чтобы верхние границы световых пятен находились на линии С (рис. 10.10) или чуть ниже.
