Шкода Фабия (2010). ПРОВЕРКА И ЗАМЕНА ДАТЧИКОВ СИСТЕМЫ УПРАВЛЕНИЯ ДВИГАТЕЛЕМ - ЧАСТЬ 2

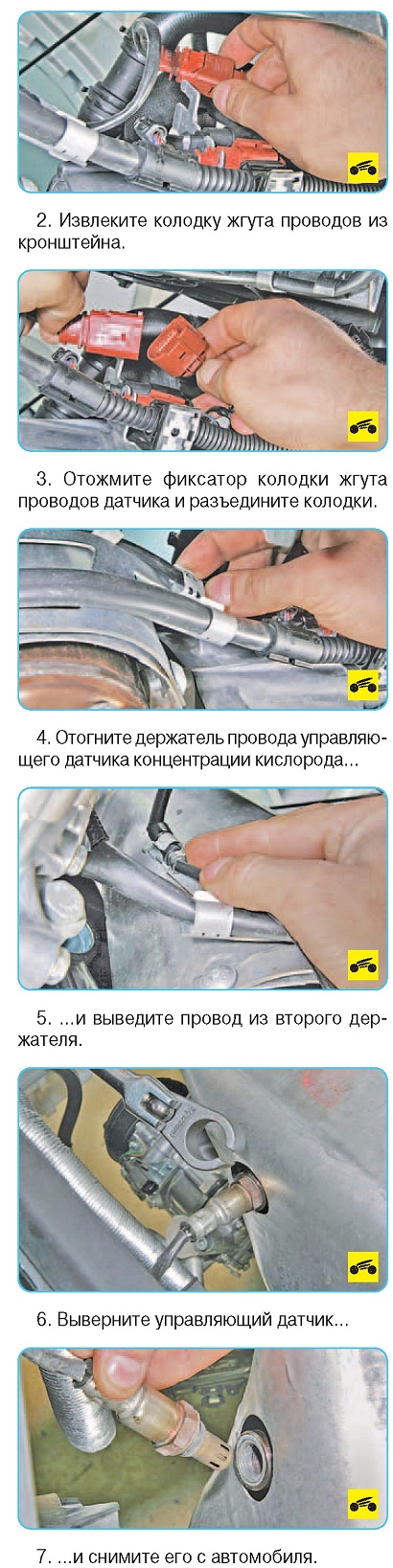

Управляющий и диагностический датчики концентрации кислорода установлены до и после катколлектора соответственно.

В данном подразделе показано снятие управляющего датчика концентрации кислорода, диагностический датчик снимают аналогично.

Вам потребуются: ключ «на 22», отвертка с плоским лезвием.

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

8. Установите управляющий датчик концентрации кислорода в порядке, обратном снятию.

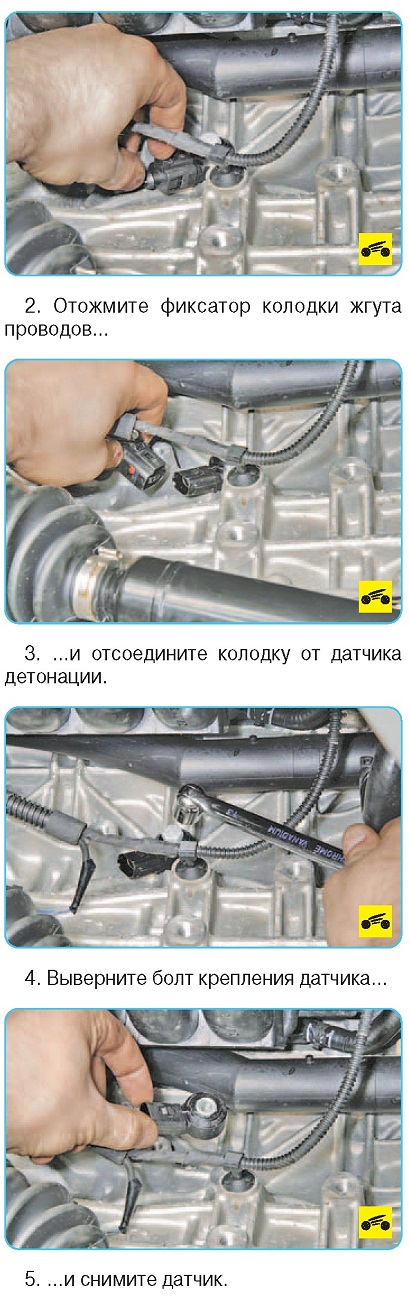

Датчик детонации прикреплен болтом к стенке блока цилиндров (в его верхней части) в зоне между 2-м и 3-м цилиндрами. При отказе датчика электронный блок управления заносит в память код неисправности и использует обходную программу управления двигателем (с уменьшенным углом опережения зажигания для исключения детонации).

Вам потребуются: отвертка с плоским лезвием, ключ «на 13».

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

6. Установите датчик детонации в порядке, обратном снятию.

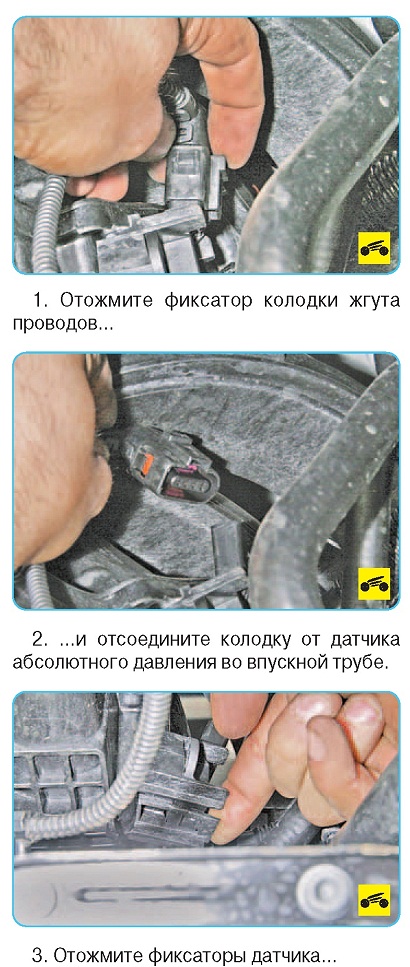

Датчик абсолютного давления во впускной трубе установлен на впускной трубе. Он фиксирует изменение давления (разрежения) во впускной трубе в зависимости от нагрузки и частоты вращения коленчатого вала двигателя и преобразует его в напряжение выходного сигнала. ЭБУ подает на датчик напряжение питания 5 В и обрабатывает сигналы датчика, поступающие по цепи передачи сигнала. Датчик соединен с «массой» через переменный резистор. В зависимости от сигнала датчика ЭБУ рассчитывает количество воздуха, поступающего в двигатель.

Для снятия датчика абсолютного давления во впускной трубе инструмент не потребуется.

4. ...и снимите его.

5. Установите датчик абсолютного давления в порядке, обратном снятию.
