Шкода Фабия (2010). РУЛЕВОЕ УПРАВЛЕНИЕ

ОСОБЕННОСТИ КОНСТРУКЦИИ

На автомобили Skoda Fabia устанавливают рулевое управление, состоящее из рулевой рейки и электрогидравлического усилителя, обеспечивающее точное управление на высоких скоростях и комфортное (низкие усилия) при маневрировании во время парковки.
Гидронасос электрогидравлического усилителя приводится электродвигателем, благодаря чему его производительность не зависит от оборотов двигателя автомобиля.

Повышению безопасности движения и комфортности управления способствует переменный коэффициент усиления, зависящий от скорости движения и скорости поворота рулевого колеса. Это означает, что усилие на рулевом колесе, например при маневрировании при парковке, увеличивается, а при движении по скоростной дороге уменьшается. Для этого на корпусе рулевого механизма установлен датчик, передающий блоку управления усилителя данные о скорости поворота рулевого колеса.
Датчик усилителя рулевого привода

расположен в рулевом механизме. Он передает сигнал, соответствующий скорости поворота рулевого колеса, на электронный блок управления усилителем руля.

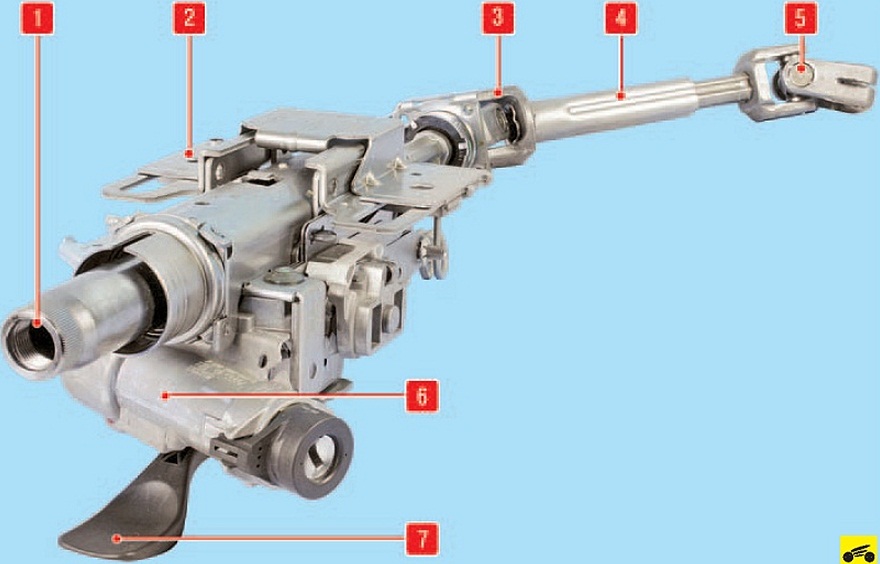

Рис. 8.1. Рулевая колонка: 1 - рулевой вал; 2 - кронштейн крепления рулевой колонки; 3 - верхний карданный шарнир промежуточного вала; 4 - промежуточный вал; 5 - нижний карданный шарнир промежуточного вала; 6 - выключатель (замок) зажигания; 7 - рычаг механизма регулировки положения рулевой колонки

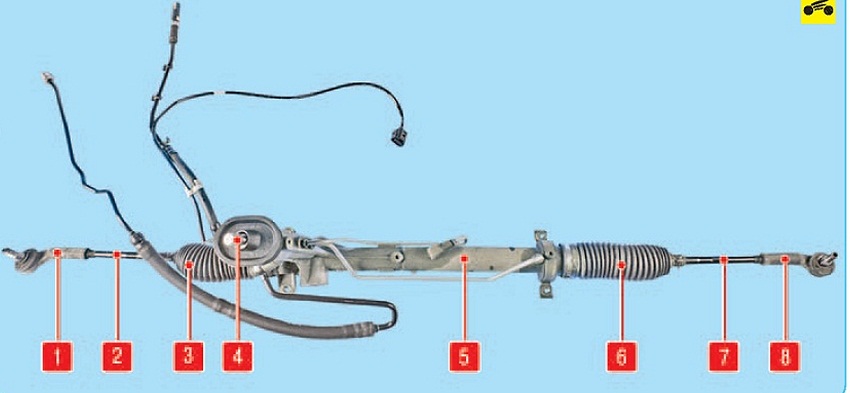

Рис. 8.2. Рулевой механизм: 1 - левый наконечник рулевой тяги; 2 - левая рулевая тяга; 3, 6 - защитные чехлы; 4 - вал-шестерня; 5 - картер рулевого механизма; 7 - правая рулевая тяга; 8 - правый наконечник рулевой тяги

Рулевое колесо оснащено подушкой безопасности и выключателем звукового сигнала. В зависимости от комплектации автомобиля в левой спице рулевого колеса может быть установлен блок управления аудиосистемой и телефоном.

Рулевая колонка (рис. 8.1) травмобезопасная, регулируемая по углу наклона и вылету, оборудована энергопоглощающими элементами, повышающими пассивную безопасность, и противоугонным устройством, блокирующим рулевой вал 1. Промежуточный вал 4 рулевого управления соединен с рулевым валом 1 и валом-шестерней рулевого механизма карданными шарнирами 3 и 5.

Промежуточный вал состоит из верхней и нижней частей, соединенных между собой

штифтами. При фронтальном столкновении автомобиля с каким-либо препятствием в результате срезания штифтов нижняя часть промежуточного вала входит в верхнюю, что позволяет уменьшить длину промежуточного вала и тем самым нанести меньше вреда водителю.

Рулевой механизм установлен в подкапотном пространстве. Картер рулевого механизма закреплен на поперечине передней подвески.

Рулевые тяги 2 и 7 (рис. 8.2) прикреплены к рейке рулевого механизма шаровыми шарнирами. Наконечники 1 и 8 рулевых тяг с помощью шаровых шарниров соединены с поворотными кулаками передней подвески.
