Рено Логан (2004+). Электросхемы - часть 4

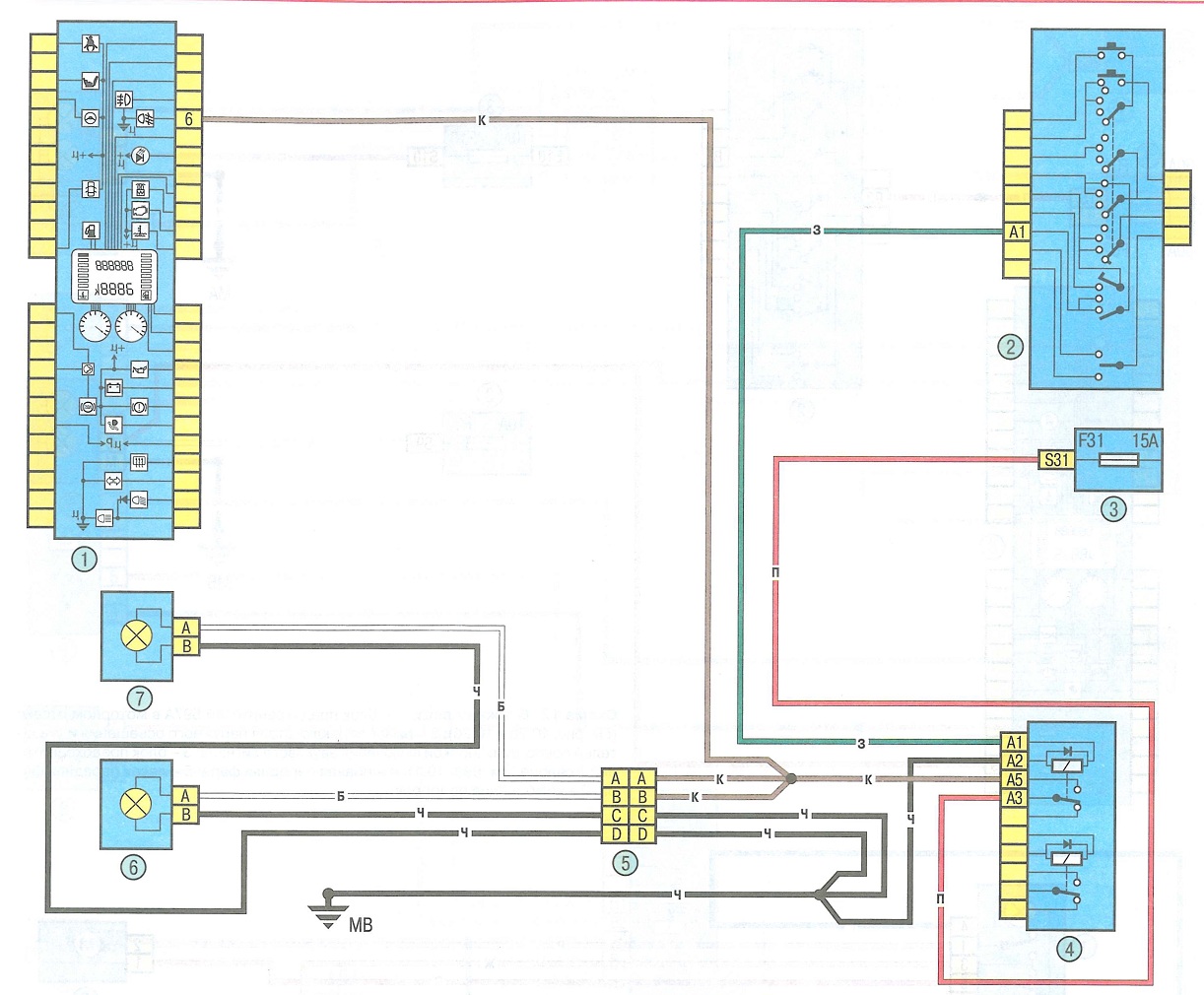

Схема 10. Передние противотуманные фары: 1 - комбинация приборов; 2 - рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала; 3 - блок предохранителей в салоне (см. рис. 10.1); 4 - блок реле 299 в моторном отсеке (см. рис. 10.2а и 10.26); 5 - разъем электропроводки панели приборов/противотуманных фар; 6 - левая противотуманная фара; 7 - правая противотуманная фара

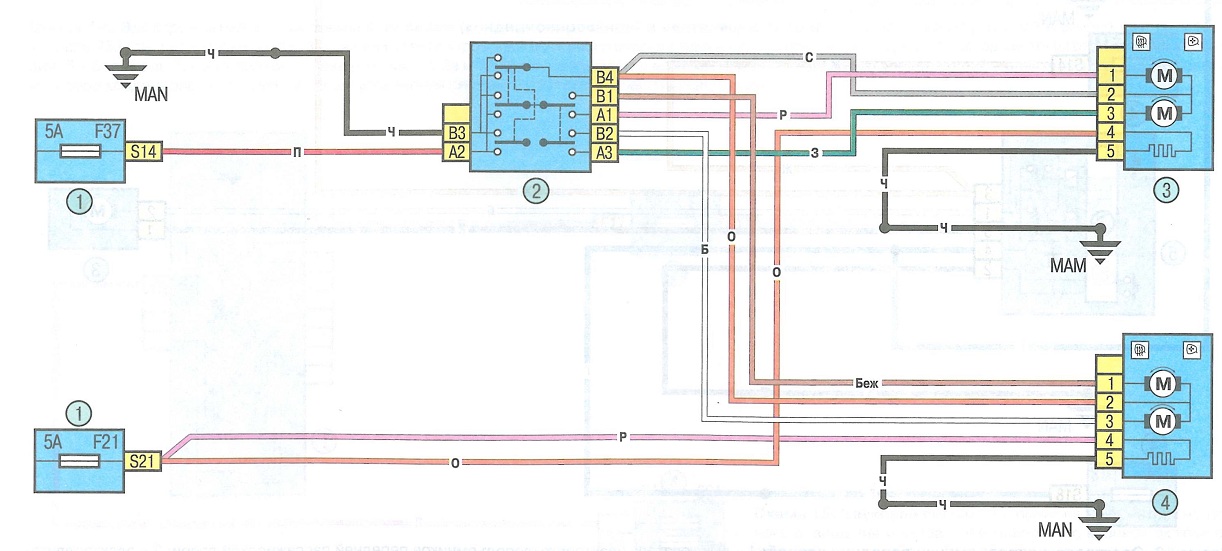

Схема 11. Электропривод зеркал: 1 - блок предохранителей в салоне (см. рис. 10.1); 2 - блок управления наружными зеркалами заднего вида; 3 - электропривод левого наружного зеркала заднего вида с обогревом; 4 - электропривод правого наружного зеркала заднего вида с обогревом

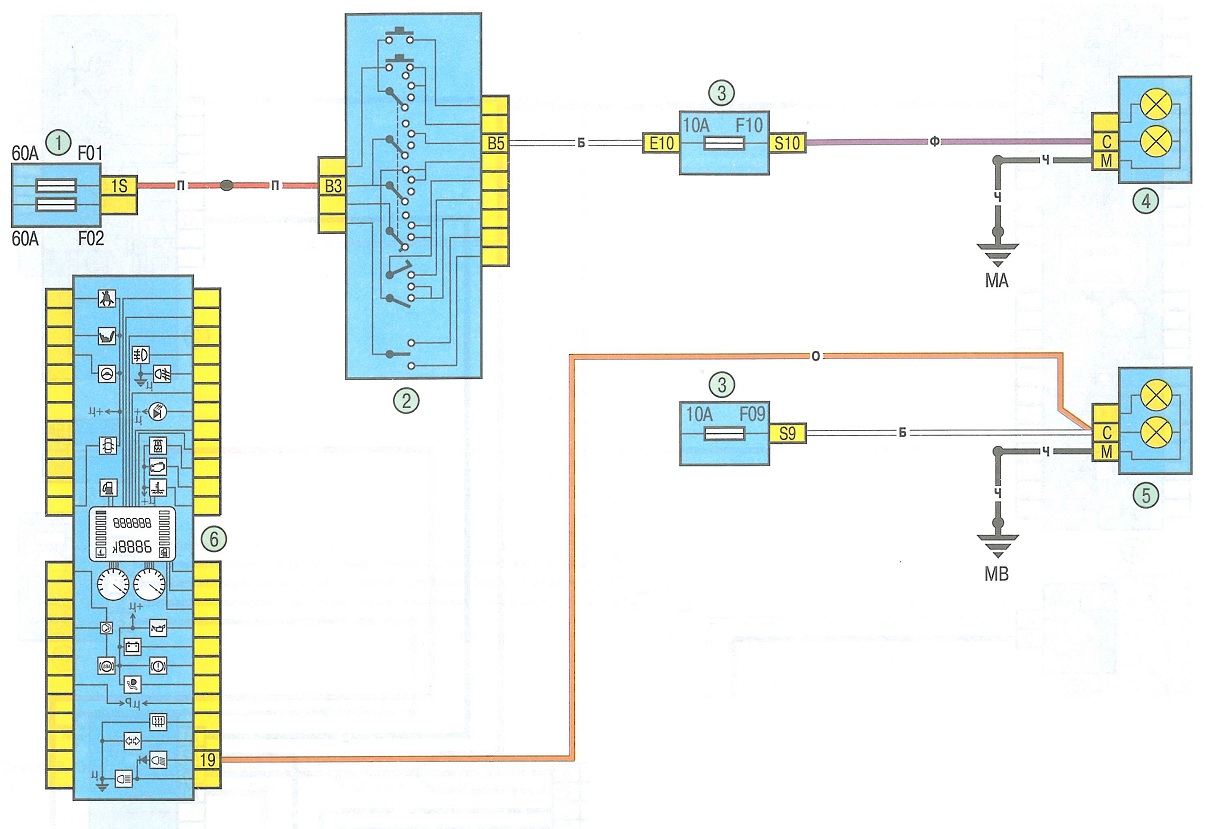

Схема 12. Ближний свет: 1 - блок предохранителей 597А в моторном отсеке (см. рис. 10.2а и 10.26); 2 - рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала; 3 - блок предохранителей в салоне (см. рис. 10.1); 4 - правая передняя фара; 5 - левая передняя фара; 6 - комбинация приборов
