Рено Логан (2004+). Электросхемы - часть 3

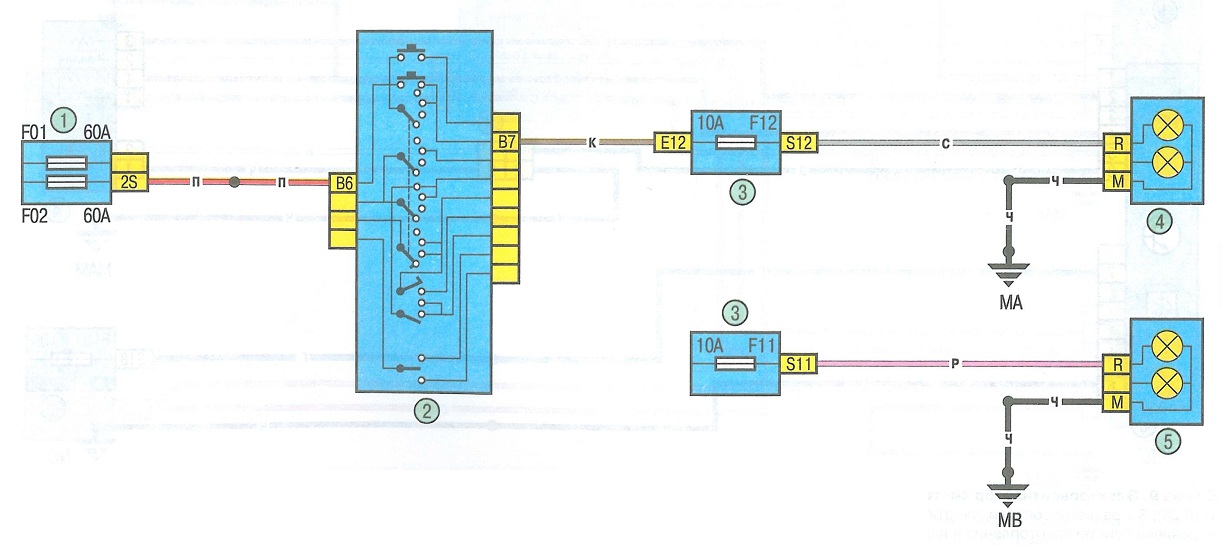

Схема 7. Дальний свет: 1 - блок предохранителей 597А в моторном отсеке (см. рис. 10.2а и 10.26); 2 - рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала; 3 - блок предохранителей в салоне (см. рис. 10.1); 4 - правая передняя фара; 5 - левая передняя фара

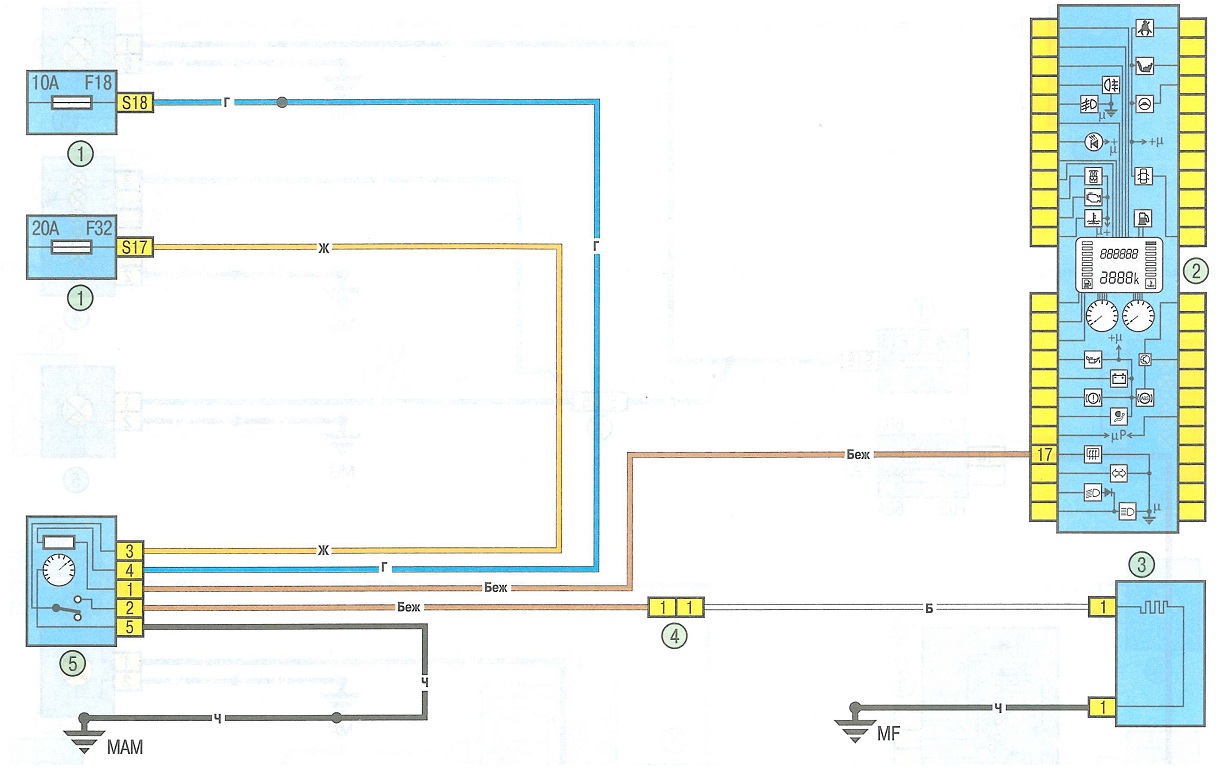

Схема 8. Электрообогрев заднего стекла: 1 - блок предохранителей в салоне (см. рис. 10.1); 2 - комбинация приборов; 3 - электрообогрев заднего стекла; 4 - разъем электропроводки панели приборов/левой задней части кузова; 5 - выключатель электрообогрева заднего стекла

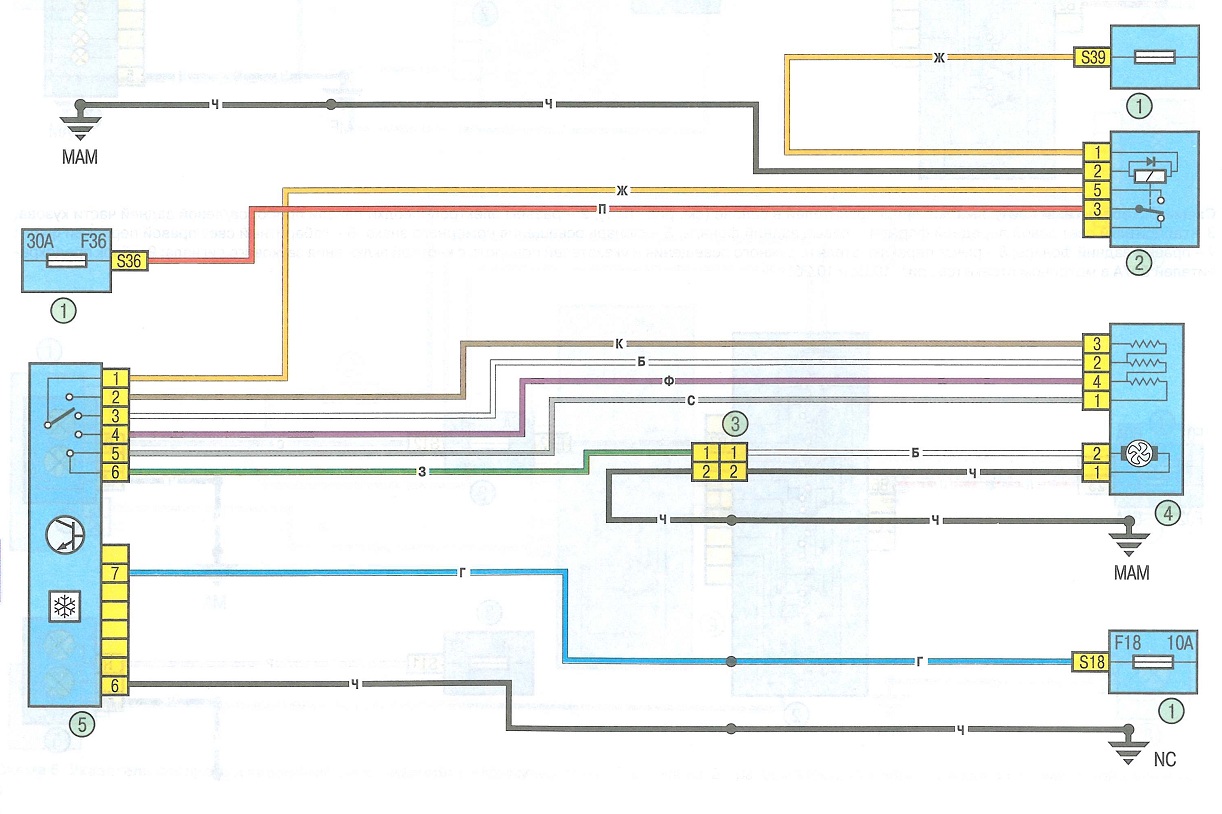

Схема 9. Электровентилятор системы отопления и вентиляции салона; 1 - блок предохранителей в салоне (см. рис. 10.1); 2 - реле 233 (см. рис. 10.2а и 10.26); 3 - разъем проводки электровентилятора системы охлаждения/панели приборов; 4 - электровентилятор системы отопления и вентиляции; 5 - блок управления системой отопления и вентиляции салона
