Рено Логан (2004+). Снятие и установка рычага привода стояночного тормоза

Рычаг привода стояночного тормоза, уста­новленный в салоне на основании кузова, имеет неразборную конструкцию, при по­вреждении зубчатого сектора либо собачки его следует заменить в сборе.

Вам потребуются: все инструменты, необ­ходимые для снятия облицовки тоннеля пола кузова (см. «Снятие и установка облицовки тоннеля пола», с. 208), а также торцовая го­ловка «на 13», нож.

1.    Отсоедините провод от клеммы «минус» аккумуляторной батареи.

2.    Снимите облицовку тоннеля пола (см. «Снятие и установка облицовки тоннеля по­ла», с. 208).

3.    Разрежьте коврик пола в задней части рычага и отведите части коврика в стороны (см. «Замена тросов привода стояночного тормоза», с. 161).





4.    Сдвиньте оба передних сиденья вперед до упора и отсоедините провод от выключа­теля сигнальной лампы включения стояноч­ного тормоза.

5.    Ослабьте натяжение тросов привода и отсоедините наконечники задних тросов от уравнителя (см. «Замена тросов привода сто­яночного тормоза», с. 161).

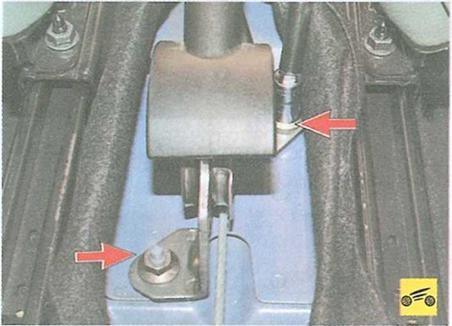

б.  Отверните две гайки крепления рычага привода стояночного тормоза к основанию кузова и снимите рычаг вместе с передним тросом привода.

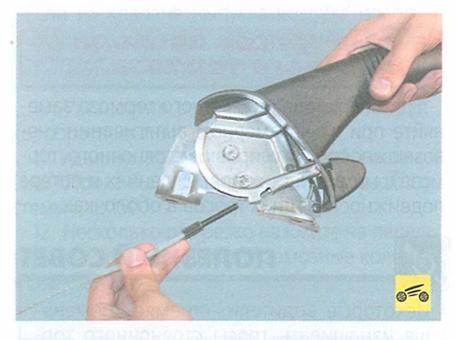

7.      Отверните регулировочную гайку с нако­нечника переднего троса и отсоедините трос от рычага.

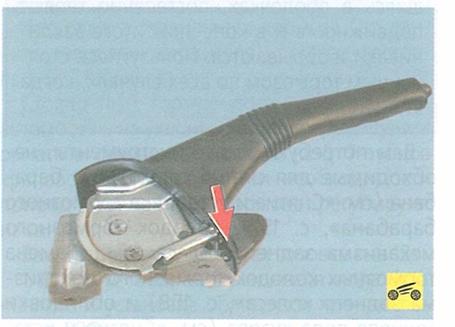

8.      Снимите выключатель сигнальной лам­пы включения стояночного тормоза, вывер­нув винт его крепления.

9.      Перед установкой на автомобиль смажьте консистентной смазкой зубчатый сектор рычага и резьбу наконечника перед­него троса.

10. Устанавливайте рычаг привода стоя­ночного тормоза и все снятые детали в поряд­ке, обратном снятию.

11. Отрегулируйте привод стояночного тор­моза (см. «Регулировка привода стояночного тормоза», с. 160).
