Рено Логан (2004+). Замена тормозных колодок тормозного механизма заднего колеса





При минимально допустимой толщине фрикционных накладок тормозных колодок размер, измеренный по диаметру колодок, установленных в тормозной механизм с приведенным в исходное состояние регу­лятором зазоров, составляет 179,4 мм для автомобиля с двигателем рабочим объемом 1,4 л и 202,45 мм для автомобиля с двигате­лем рабочим объемом 1,6 л.

Заменяйте колодки в следующих случаях:

-       толщина фрикционных накладок менее допустимой (размер, измеренный по диаме­тру установленных в тормозной механизм ко­лодок, меньше указанного);

-       поверхность накладок замаслена;

-       фрикционная накладка непрочно соеди­нена с основанием;

-       накладки имеют глубокие борозды и сколы.

Колодки заменяйте одновременно в тор­мозных механизмах обоих задних колес.

Вам потребуются: ключ для болтов колес, пассатижи или отвертка с плоским лезвием, раздвижные пассатижи.

1.     Включите I передачу и установите упоры под передние колеса.

2.     Проверьте, чтобы рычаг стояночного тормоза был опущен до упора вниз (автомо­биль расторможен).

3.     Снимите колесо (см. «Замена колеса», с. 37) и установите автомобиль на опору.

4.     Если уровень тормозной жидкости в бач­ке главного тормозного цилиндра находится на метке «МАХ» или приближается к ней, от­качайте из бачка часть жидкости. Иначе при замене колодок она может выплеснуться.

5.

Снимите тормозной барабан (см. «Снятие и установка тормозного барабана», с. 157).

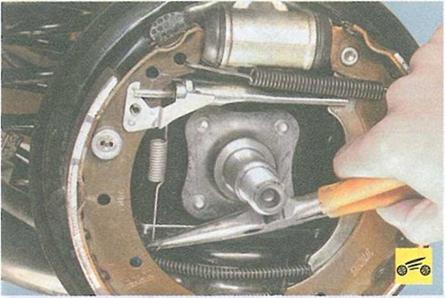

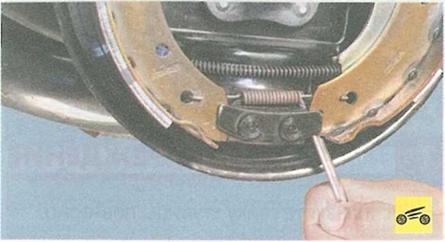

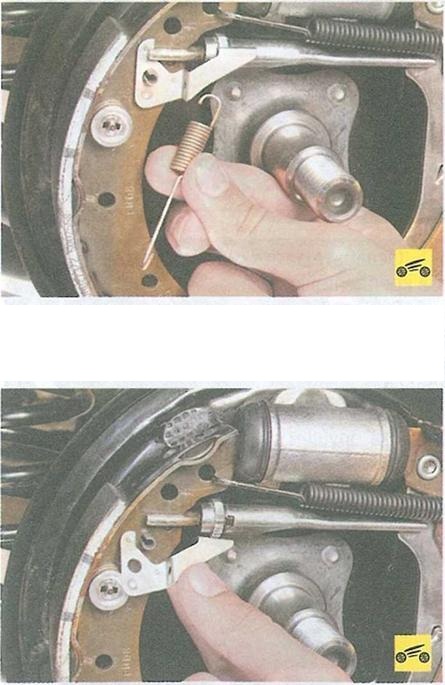

9. Поддев отверткой нижнюю стяжную пру­жину колодок, выведите ее из отверстия в задней тормозной колодке...

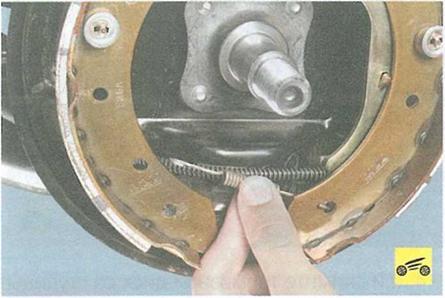

11.  Отцепите пассатижами от задней ко­лодки отогнутый конец верхней стяжной пружины...





12.   ...и, повернув второй конец пружины в отверстии передней колодки, снимите пружину.

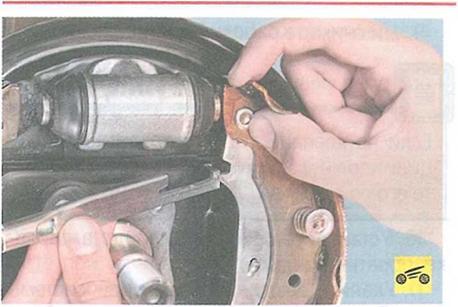

13.   Немного переместите вперед переднюю колодку...





14.    ...и, придерживая заднюю колодку, сни­мите регулятор зазоров вместе с распорной планкой, повернув планку на 90° вдоль оси.





15.    Придерживая опорную стойку, нажмите на чашку крепления прижимной пружины, поверните ее на четверть оборота...





16.    ...и снимите чашку и пружину, а также опорную стойку.

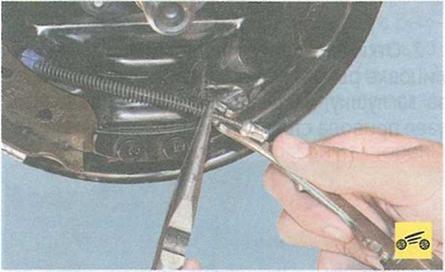

17.    Отведите заднюю колодку от щита тор­моза, отсоедините разжимной рычаг от троса стояночного тормоза, отжав пассатижами его пружину, и снимите колодку.

18.    Снимите прижимную пружину и опор­ную стойку передней колодки так же, как это делали для задней колодки (пп. 15 и 16), и снимите переднюю колодку.

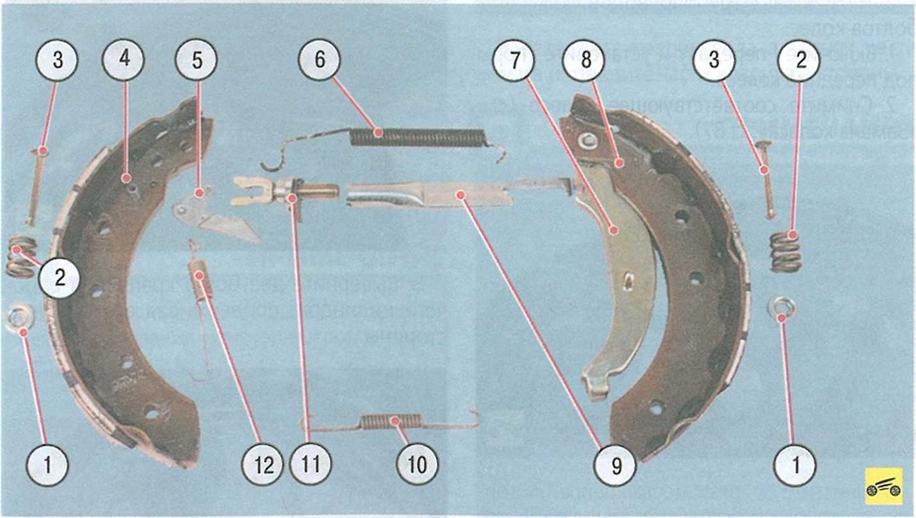

19.       Очистите от загрязнений и осмотрите детали тормозного механизма (рис. 9.8). Де­формированные или сильно корродирован­ные детали замените. Сильно растянутые, по­терявшие упругость и искривленные пружи­ны замените.

При каждой разборке тормозного меха­низма заменяйте прижимные пружины, чашки пружин и опорные стойки новыми.

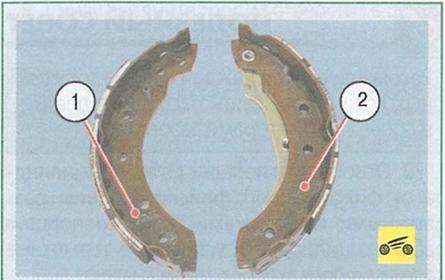

Передняя 1 и задняя 2 колодки заднего тормозного механизма разные по конст­рукции. Помимо этого тормозные колодки различаются как левые и правые.

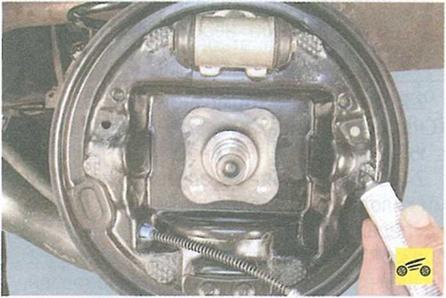

20.       На места трения передней и задней тормозных колодок о тормозной щит нане­сите тугоплавкую смазку для тормозных механизмов.

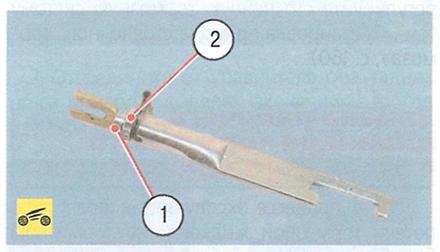

21.   Смажьте резьбу стержня 1 распорной планки тугоплавкой смазкой для тормозных механизмов и навинтите на него до конца гайку 2, но не затягивайте ее.

22.       Освободите поршни рабочего цилинд­ра от фиксирующего приспособления, раз­движными пассатижами сожмите поршни рабочего цилиндра и установите тормозные колодки в порядке, обратном снятию.

Учтите, что при утапливании поршней в цилиндр повышается уровень тормоз­ной жидкости в бачке главного тормозно­го цилиндра. При необходимости отка­чайте жидкость.

23.       Установите тормозной барабан (см. «Снятие и установка тормозного барабана», с. 157).

24.       Отрегулируйте зазор между тормозны­ми колодками и барабаном, нажав 10—15 раз на педаль тормоза. При каждом нажатии должен быть слышен щелчок регулятора. Ес­ли щелчки прекратились, зазор установлен.

25.       Установите на место колесо. Проверьте легкость его вращения.

26.       Аналогично замените тормозные ко­лодки тормозного механизма другого колеса.

27.       После установки тормозных колодок от­регулируйте стояночную тормозную систему (см. «Регулировка привода стояночного тор­моза», с. 160).
