Рено Логан (2004+). РЕГУЛЯТОР ТОРМОЗНЫХ СИЛ В ГИДРОПРИВОДЕ ЗАДНИХ ТОРМОЗОВ



Регулятор тормозных сил в гидроприводе задних тормозов представляет собой слож­ную трудноразбираемую конструкцию. Для его регулировки и ремонта требуются квали­фицированный персонал и специальное оборудование. Кроме того, регулятор пред­ставляет собой устройство, непосредственно влияющее на безопасность движения, низ­кокачественный его ремонт может привести к тяжелым последствиям, поэтому при неис­правности заменяйте регулятор в сборе.





Рено Логан (2004+). Замена регулятора тормозных сил в гидроприводе задних тормозов

Вам потребуются: специальный ключ «на 11» для тормозных трубопроводов, ключ «на 13», отвертка с плоским лезвием.





1.  Отверните гайки крепления к регулятору четырех трубопроводов и отведите трубопро­воды в сторону.





Заглушите отверстия в корпусе регулятора и трубопроводы любым доступным спосо­бом, чтобы предотвратить вытекание тор­мозной жидкости.





2.               Поддев отверткой, отстегните фиксатор нагрузочного стержня регулятора...





3.

...и снимите нагрузочный стержень, вы­водя его концы из отверстий в кронштейне на балке задней подвески и в рычаге регулятора давления в гидроприводе задних тормозов.

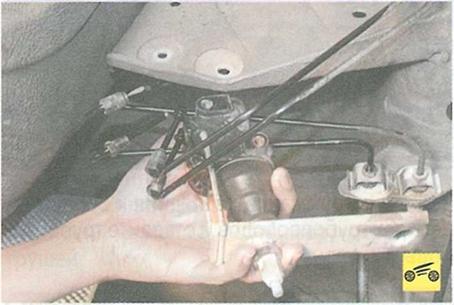

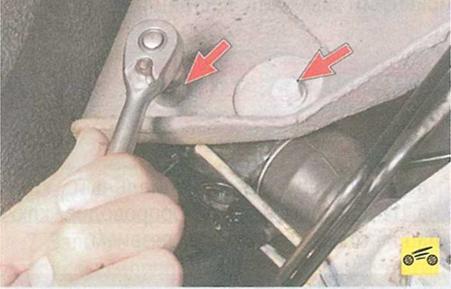

5.    ...и снимите регулятор.

6.    Устанавливайте регулятор тормозных сил в гидроприводе задних тормозов в по­рядке, обратном снятию.

7.    Залейте тормозную жидкость и удалите воздух из системы (см. «Прокачка гидропри­вода тормозной системы», с. 150).

8.    Проверьте предварительно эффектив­ность работы регулятора резким торможени­ем на площадке с сухим однородным покры­тием (см. «Проверка эффективности работы тормозной системы», с. 54). Задние колеса должны блокироваться со значительным за­паздыванием относительно передних. Если задние колеса блокируются раньше передних (или одновременно с ними) или тормозные следы от задних колес разной длины, требу­ется регулировка регулятора давления.
